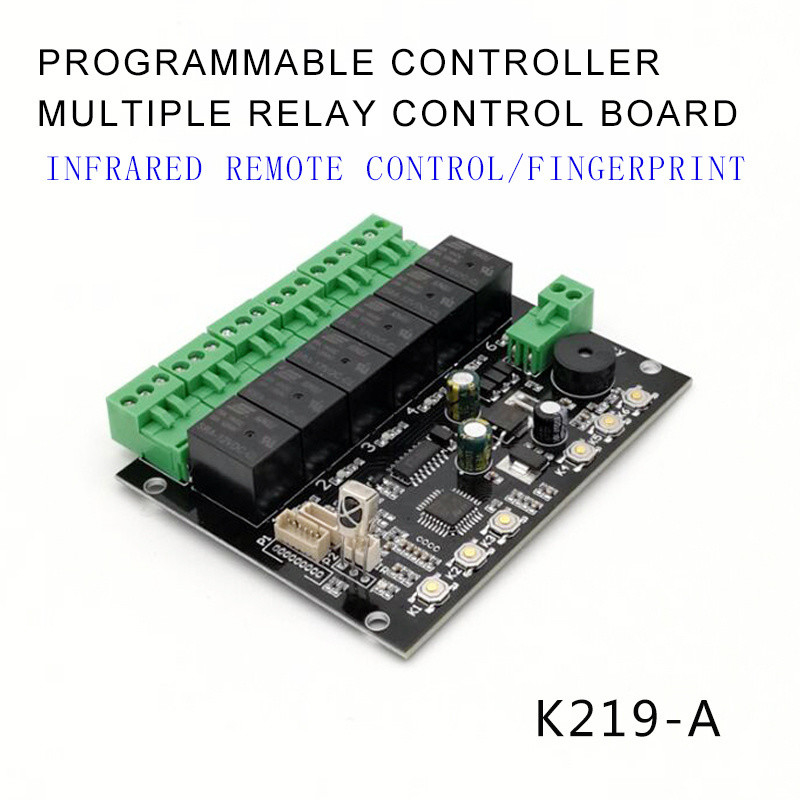

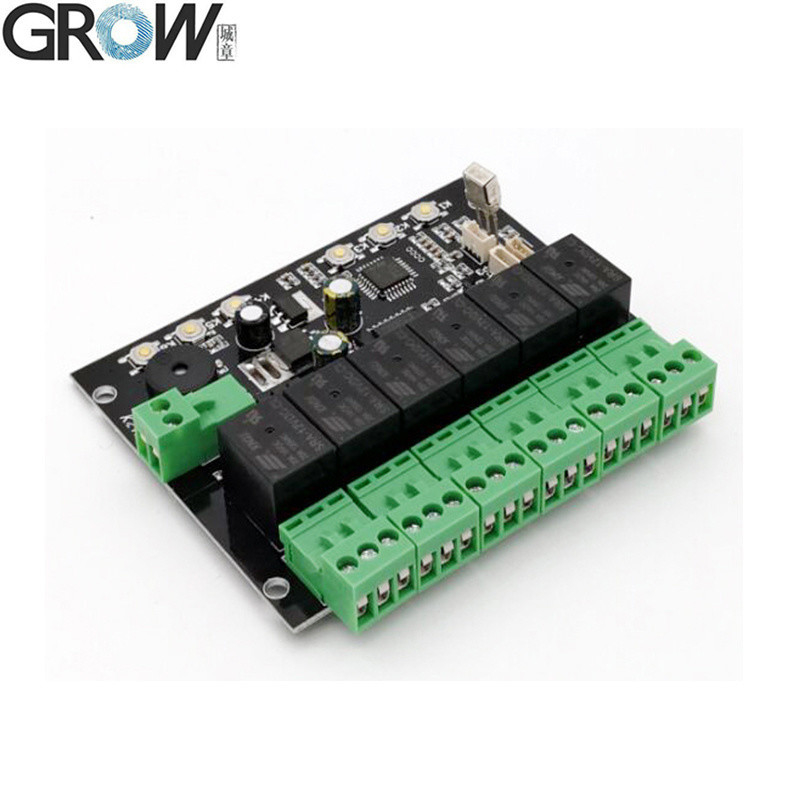

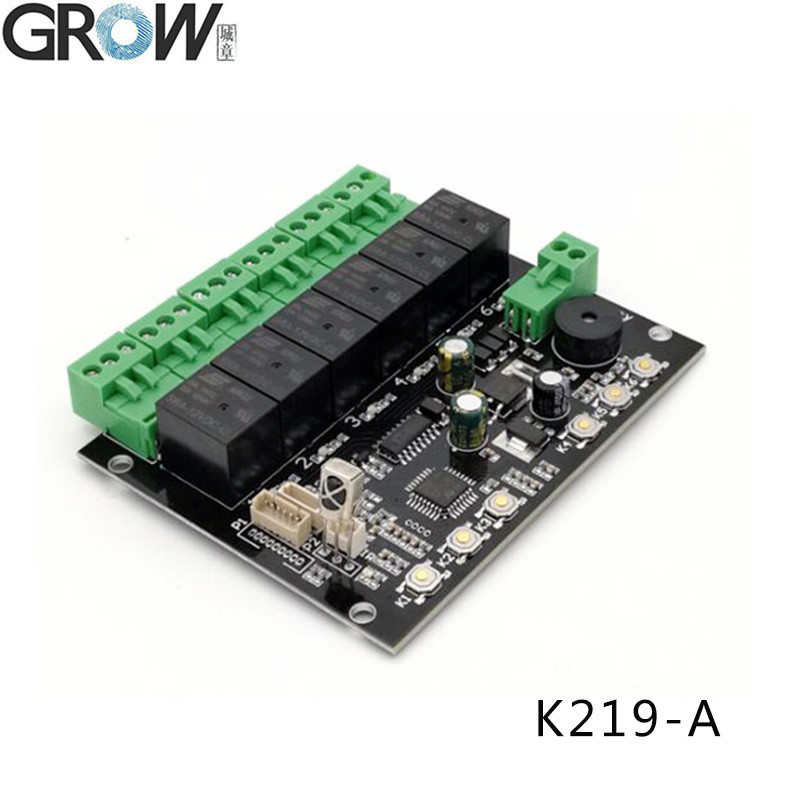

Modulo de lectura de huellas dactilares infrarrojas Control remoto personalizable

Parámetros técnicos

Fuente de alimentación:DC12V

La corriente de salida es la corriente máxima de 10 A.

Capacidad de las huellas dactilares:120 piezas ((20 huellas dactilares por posición del relé)

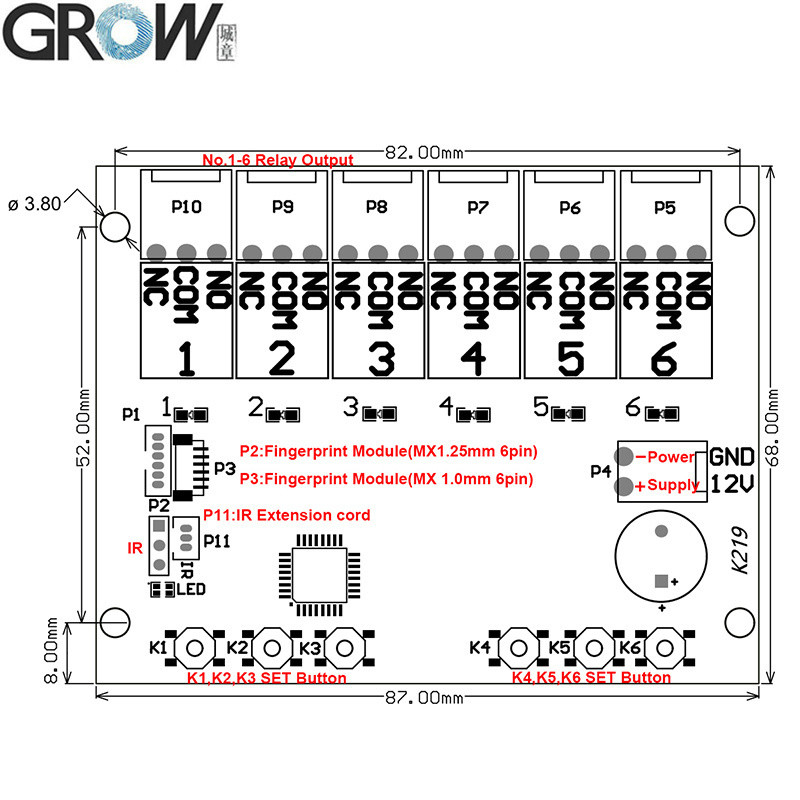

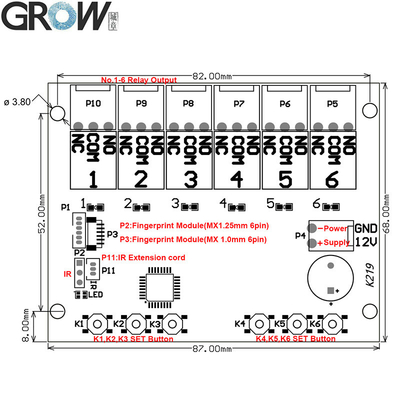

El botón SET K1-K6 corresponde al relé No. 1-6.

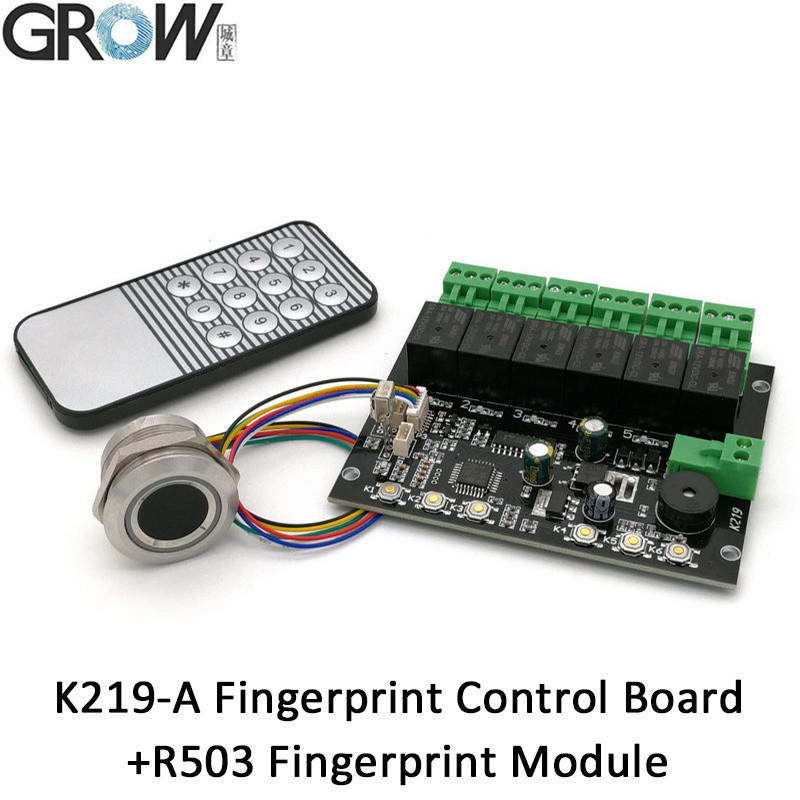

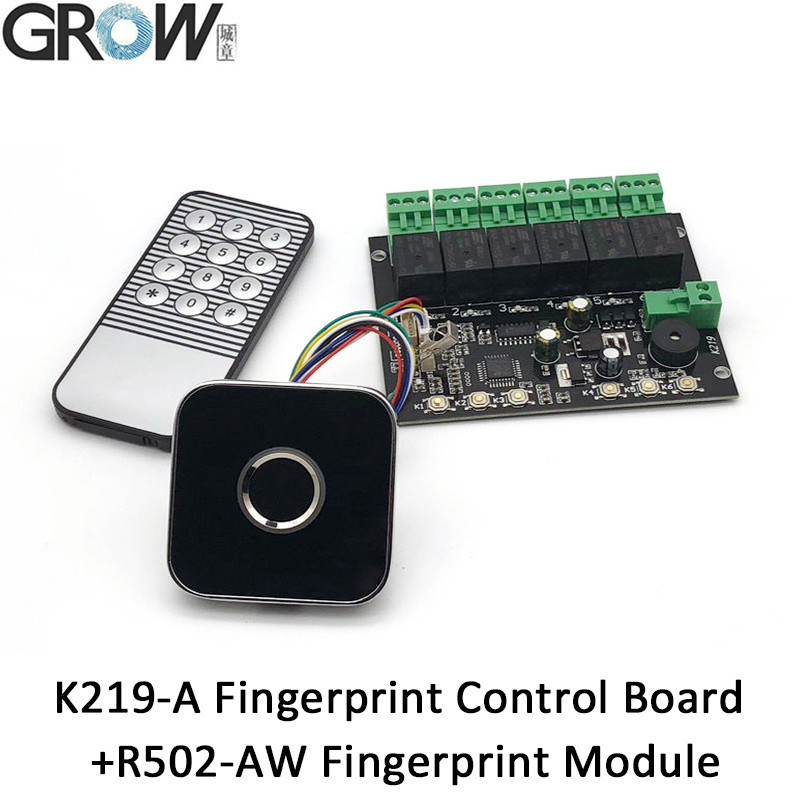

Gestión del tablero de control: huella digital, control remoto (IR)
(Antes de la operación, es necesario despertar en estado de espera. Toque el módulo de huellas dactilares, y la luz indicadora está encendida, entonces se puede ajustar.)


Función
1Tiene 6 botones SET.
2Tiene 6 relés.
3Un botón SET controla un relé.
4Cada relé puede almacenar 20 piezas de huellas dactilares, un total de 120 piezas.
5. La misma huella digital puede ser abierta con diferentes relés al mismo tiempo

6. Utilice el botón SET paraRegistroHuellas dactilares en un relé diferente
7. Utilice el botón SET paraEliminar el únicoLa huella digital de la posición del relé
8. Utilice el botón SET paraEliminar todoImpresión digital de la posición del relé
9- Sí, lo tengo.En el ámbito administrativoContraseña
10. Utilice el control remoto paraRegistroHuellas dactilares en un relé diferente
11. Utilice el control remoto paraEliminar el únicoLa huella digital de la posición del relé
12. Utilice el control remoto paraEliminar todoLa huella digital de la posición del relé
13. Utilice el control remoto paraAjuste el tiempo deDiferentes relés (0,5 s-99 s)



Instrucciones de operación

1. Botón de SET:

1.1Impresión digital de registro:

Presione el botón SET brevemente, el indicador azul de luz flash rápido significa sistema en el estado de registro, poner el dedo en el área de recogida, registro de huellas dactilares exitoso al escuchar música.Las huellas dactilares pueden registrarse continuamente cuando el sistema está en el estado de registro; si no es necesario añadir más huellas dactilares, esperar unos segundos para salir.
1.2Elimina la huella digital:
1.2.1Eliminar las huellas dactilares de la posición de un solo relé:Presiona el botón SET correspondiente, la luz azul del indicador parpadea rápidamente, escucha el pitido largo "Di", suelta el dedo, el indicador del relé se enciende y escucha música,significa que esta ubicación de las huellas dactilares se borran;
1.2.2Elimina todas las huellas dactilares de la posición del relé ((Volver a la configuración predeterminada de fábrica):Presione largo cualquier botón SET para escuchar el pitido largo "Di" dos veces, todas las luces del indicador en, significa operación de inicialización exitosa, de vuelta al valor predeterminado de fábrica.



2Control remoto:

(Antes de la operación, es necesario despertar el módulo de espera. Toque el módulo de huellas dactilares, y la luz de indicador está encendida, entonces se puede establecer.)

Contraseña de administración predeterminada: 123456 La longitud de la contraseña: 6 números

2.1. ContraseñaUtilizando:Presione *Palabra clave. Indicador rojo iluminado significa en la programación declarado, la música significa operación exitosa. Presione # para salir.

Solo se puede usar la contraseña administrativa para la configuración administrativa, no para desbloquear.

2.2. Cambio A. Node la administraciónContraseña:Presione la *Palabra clave*1*Nueva Palabra clave*Nueva Palabra clave#

2.3.  RegistroHuella digital del usuario:Presione *Contraseña*2*Posición del relé(01-06) #

La luz en esta ubicación se encenderá, poner el dedo en el área de recolección, registro de huellas digitales exitoso al escuchar música.Las huellas dactilares pueden registrarse continuamente cuando el sistema está en el estado de registro. Si las huellas digitales están llenas, tendrá el tono de advertencia "Di Di Di". (Nota: cuando un dedo registrado en varias posiciones del relé al mismo tiempo, el dedo puede abrir diferentes relés,y el tiempo de intervalo es 0.5 segundos)

2.4.  Elimina la huella digital del usuario:Presione *Contraseña*6*Posición del relé(01-06) #

La luz en esta ubicación se enciende y puede escuchar música, lo que indica que la huella dactilar de la posición del relé se ha eliminado con éxito

2.5. Se ha puestoel tiempo RellayT.¿Qué es?Presione *Palabra clave*5*Posición del relé(01-06)*Tiempo(00-99)#

(00 significa 0.5s, 01 significa 1s, 02 significa 2s,...,99 significa 99s)

2.6. Limpie el sistema yde nuevo afábricapor defecto:Presione *Contraseña*3*Contraseña#

Todas las luces de relé están encendidas, lo que indica que la limpieza ha sido exitosa y de vuelta al valor predeterminado de fábrica.
