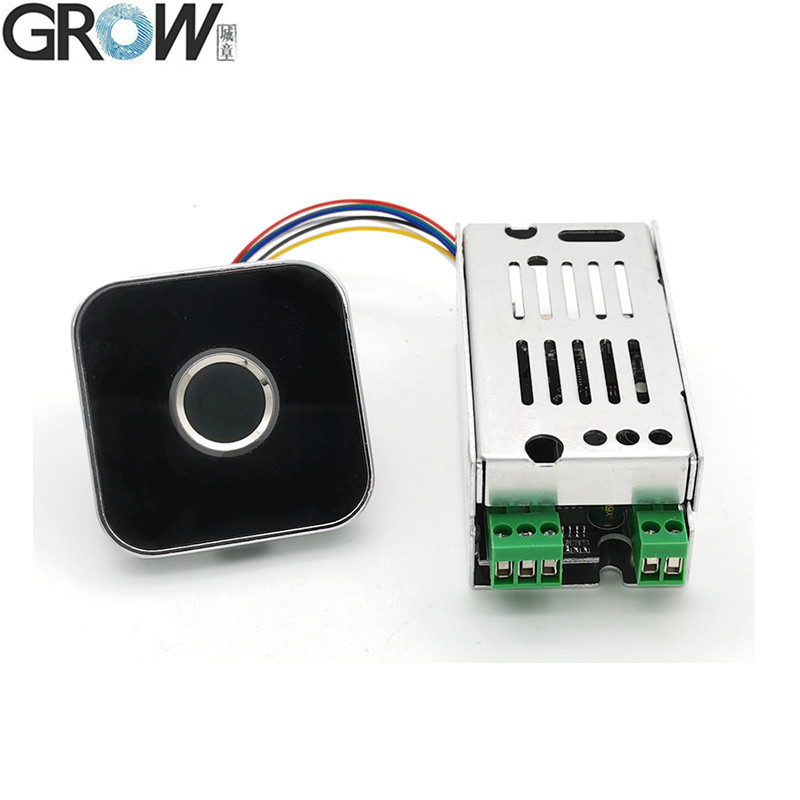

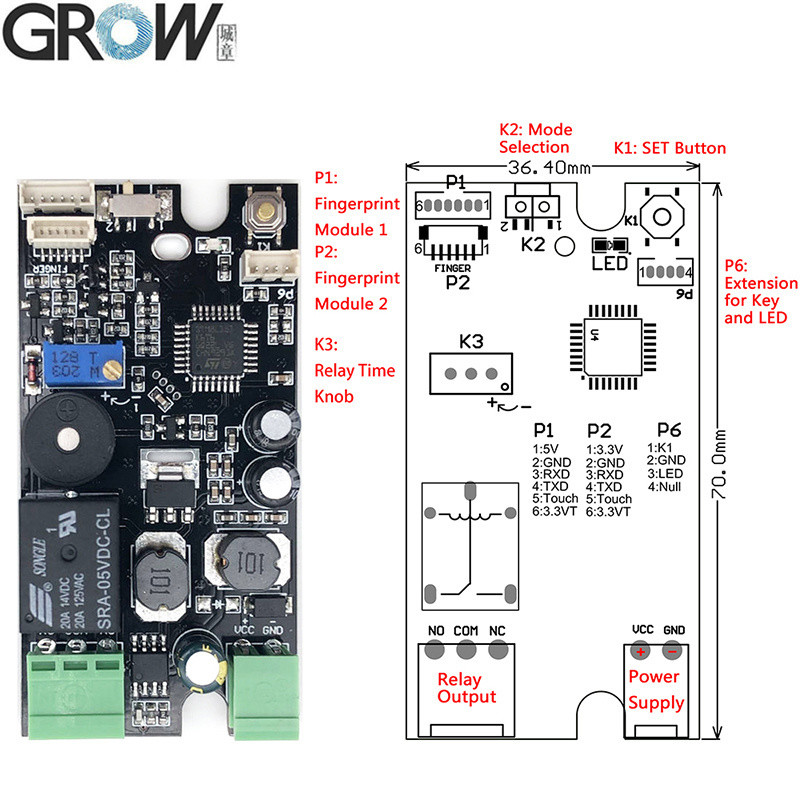

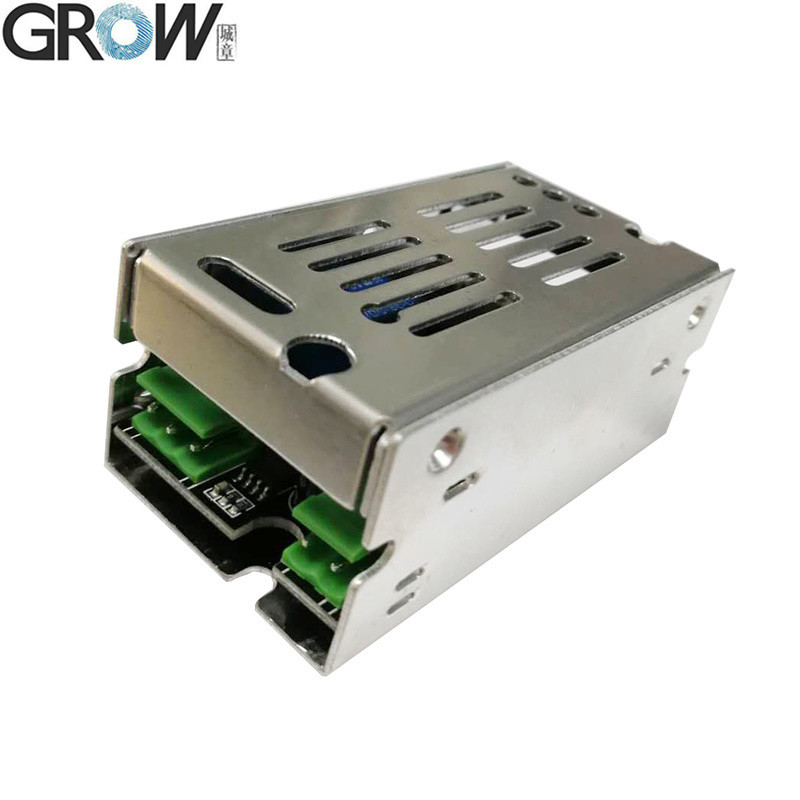

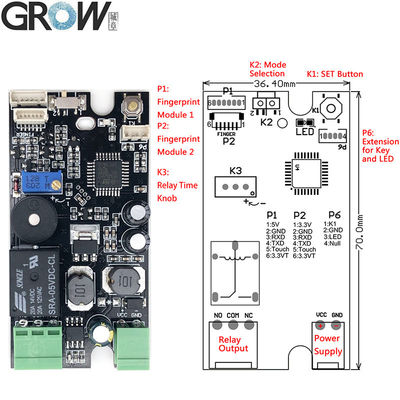

K215-V1.3 Parámetros técnicos
·Fuente de alimentación: DC10-30V,
·Corrente de espera para el tablero de control: 40mA
·Capacidad de las huellas dactilares: 200
·Tamaño: 36,4*70 mm
·Función de relevo: Normalmente abierto o 1-20 segundos
·LED puede apagarse en modo de reposo: presione el botón SET durante mucho tiempo (unos 10 segundos), el LED se apagará en modo de reposo.
K215-V1.3 Instrucción de operación
1. Presione el botón SET brevemente,sistema en el estado de registro y el indicador de luz azul parpadea rápido, coloque su dedo en el área de recogida, registro de huellas dactilares con éxito al escuchar música;Las huellas dactilares pueden registrarse continuamente cuando el sistema está en el estado de registro; si no es necesario añadir más huellas dactilares, esperar unos segundos.
2Cuando vuelva al valor predeterminado de fábrica, presione el botón SET hasta escuchar "Di" y la música, significa que la operación de inicialización fue exitosa.
3. Selección del modo Uso: cuando se elige 2, el tiempo de funcionamiento del relé es1s-20sDespués de pasar la huella dactilar, se puede ajustar por un botón. Cuando se elige 1, el relé funciona cuando la huella dactilar pasa, y luego el relé se libera cuando la huella dactilar pasa de nuevo, el relé funciona y se libera circularmente.Relay liberado cuando se apaga la energía.
Nota:
En el estado de fábrica, cualquier huella dactilar puede pasar, después de registrar huellas dactilares, esta función no es válida;
Establezca el modo de reposo, presione el botón SET durante mucho tiempo (aproximadamente 10 segundos) y no suelte el dedo hasta que escuche el sonido "DiDiDi" y la música, significa que la operación de inicialización fue exitosa.
K215-V1.3 tiene una amplia gama de usos, que se pueden utilizar en el control de automóviles, control de acceso y otras ocasiones.
K215-V1.3 se puede conectar con el módulo de huellas dactilares R300,R301T,R302,R303T,R307,R501,R502,R502-A,R502-AW,R503.

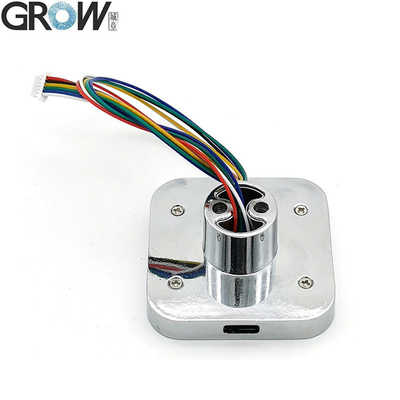

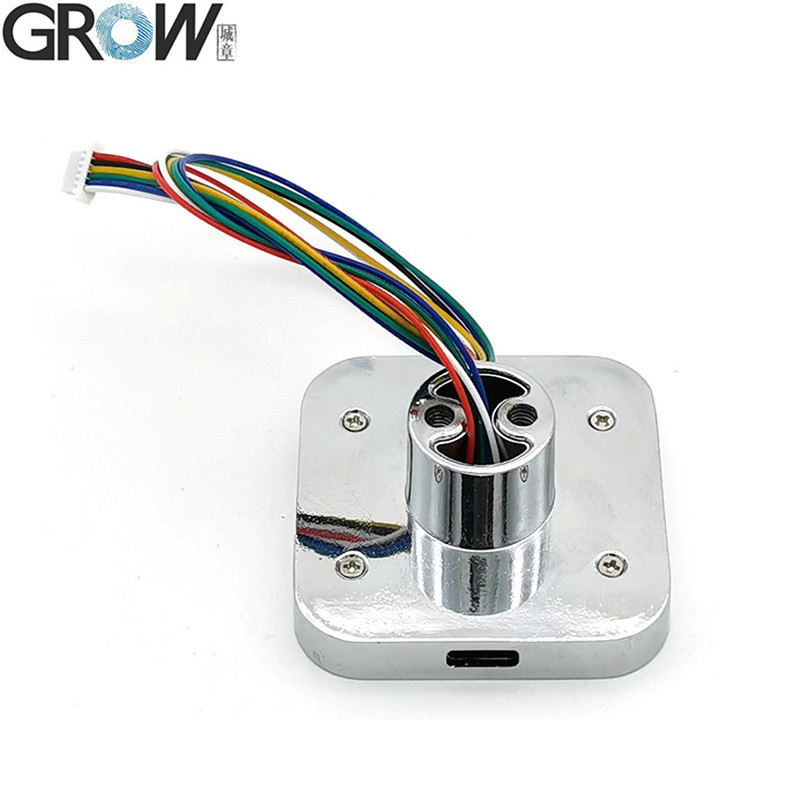

Especificaciones del R502-AW
| Modelo |
Se aplicarán las siguientes medidas: |
| El tipo |
Módulo de huellas digitales capacitivo |
| Interfaz |
UART ((TTL) |
| Resolución |
508 DPI |
| Válvula de tensión |
Dirección continua 3,3 V |
| Capacidad de las huellas dactilares |
200 |
| Repertorio de detección |
Se trata de un sistema de visualización de datos. |
| Corriente de trabajo |
20 mA |
| Corriente de espera |
Voltado de espera táctil típico: 3,3 V, corriente media: 2 uA |

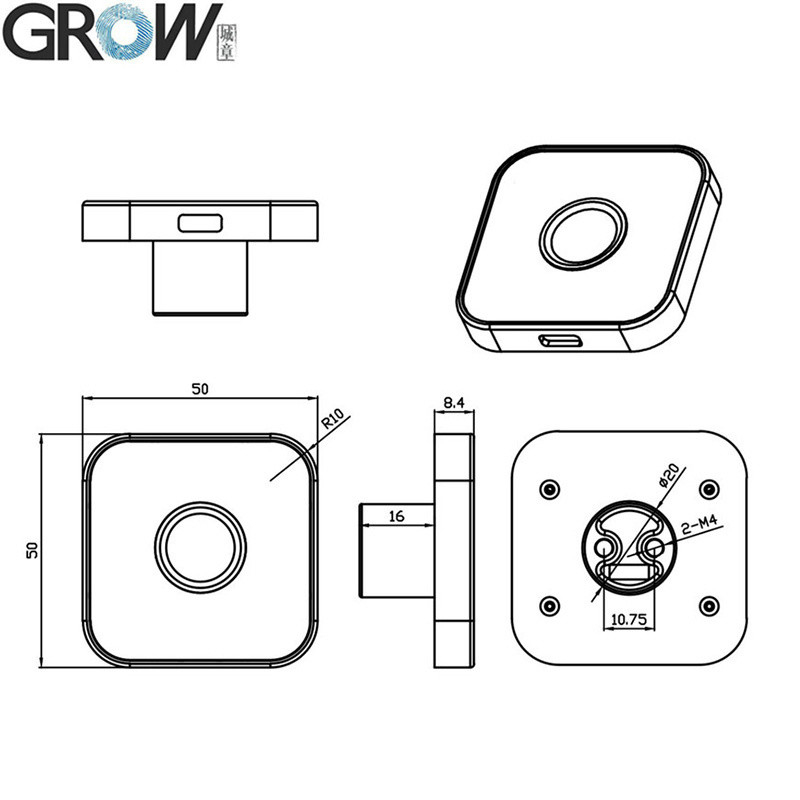

| Tamaño externo del módulo de huellas dactilares |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Área de recogida efectiva |
Diámetro 15,5 mm |
| Material para el recinto |
De aleación de zinc |
| Conectar el tablero de control |
Se aplicará a los vehículos de las categorías M1 y M2. |
| Conector |
MX1.0-6Pin |
| Control de LED |
- Sí, es cierto. |

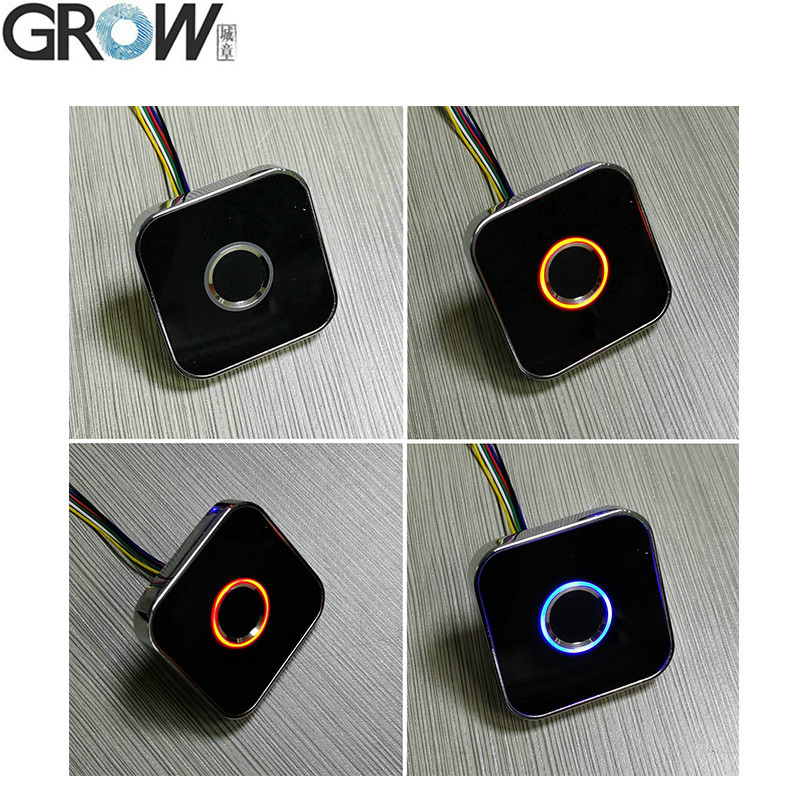

| Color LED |
Violeta y Azul y Rojo |
| Velocidad de escaneo |
< 0,2 segundos |
| Velocidad de verificación |
< 0,3 segundos |
| Método de coincidencia |
1:1; 1:N |
| RFR |
≤ 1 por ciento |
| En el extremo |
≤ 0,001% |
| Medio ambiente de trabajo |
-20C --- 60C |
| Humedad de trabajo |
10 a 85% |
| Capacidad antiestática |
15 KV |
| Intensidad de la resistencia al abrasivo |
1 millón de veces |
| Tasa de transmisión de comunicaciones (UART): |
(9600 × N) bps, donde N = 1 ~ 12 ((N predeterminado = 6, es decir, 57600 bps) |
Archivos
·Proporcionar archivos SDK de referencia gratuitos para Arduino, Android, Net, Windows, etc.
·Proporcionar un manual de usuario
K215-V1.2 Video de prueba en Youtube: https://youtu.be/bRQP0JuzqYo
