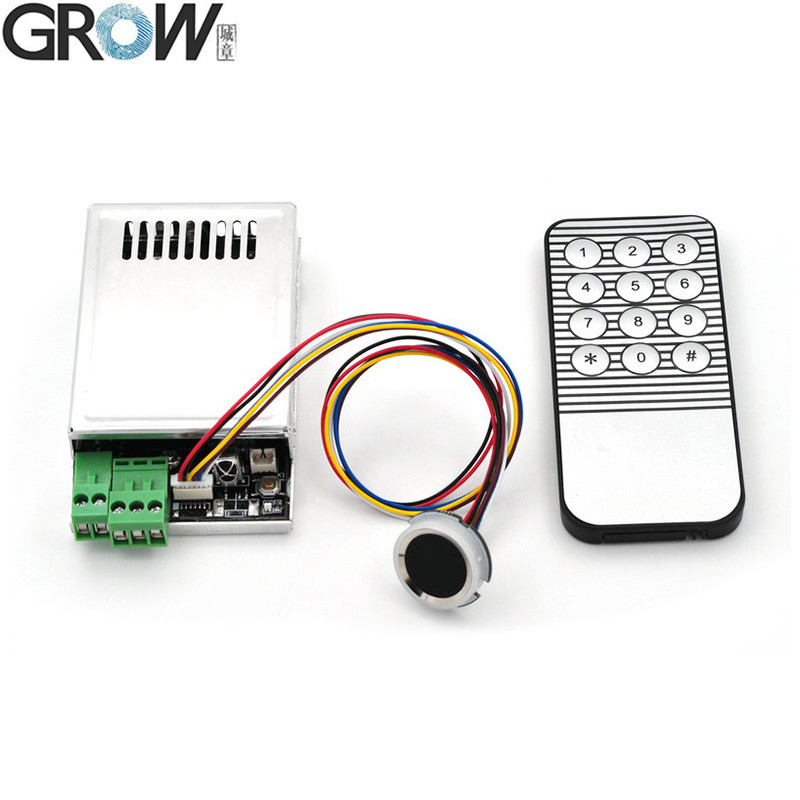

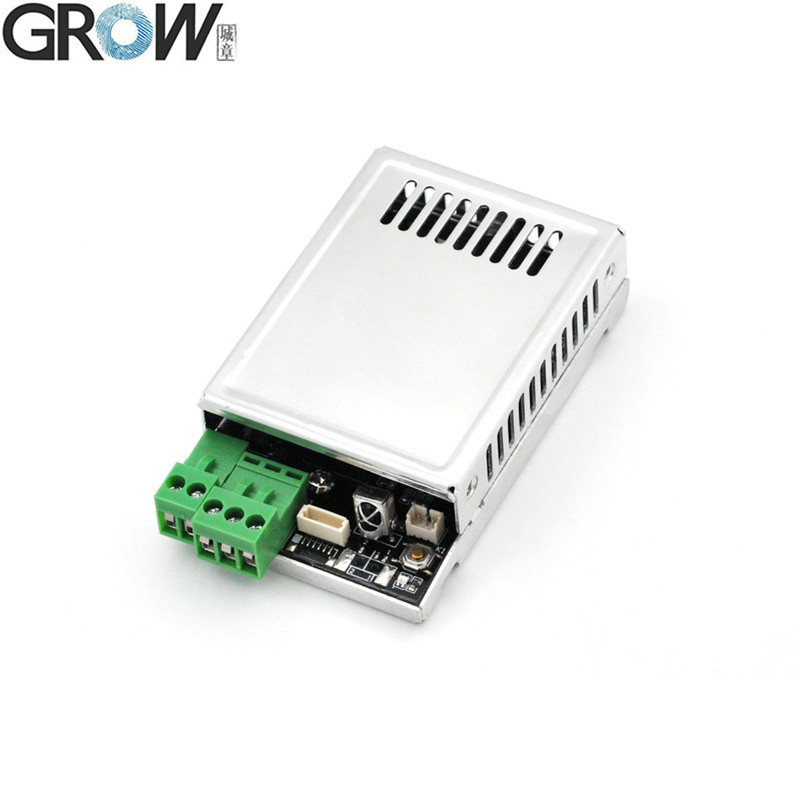

Parámetros técnicos
DC10-30V, salida de relé, modo jog ((0,5s-99s) / modo de encendido/modo de bloqueo automático.
Gestionado por el botón SET o control remoto ((añadir / eliminar huellas dactilares a tres bases de datos diferentes, cambiar el tiempo de relé y así sucesivamente)
·Fuente de alimentación:DC10V--30V
·Corrente de espera: < 40 mA
· Salida: relevo ((Corrente máxima: 10A)
·Capacidad de las huellas dactilares: 200 piezas
·Función de relé:Modo de activación ((0,5s-99s) /Modo de encendido/Modo de bloqueo automático
Instrucciones de operación

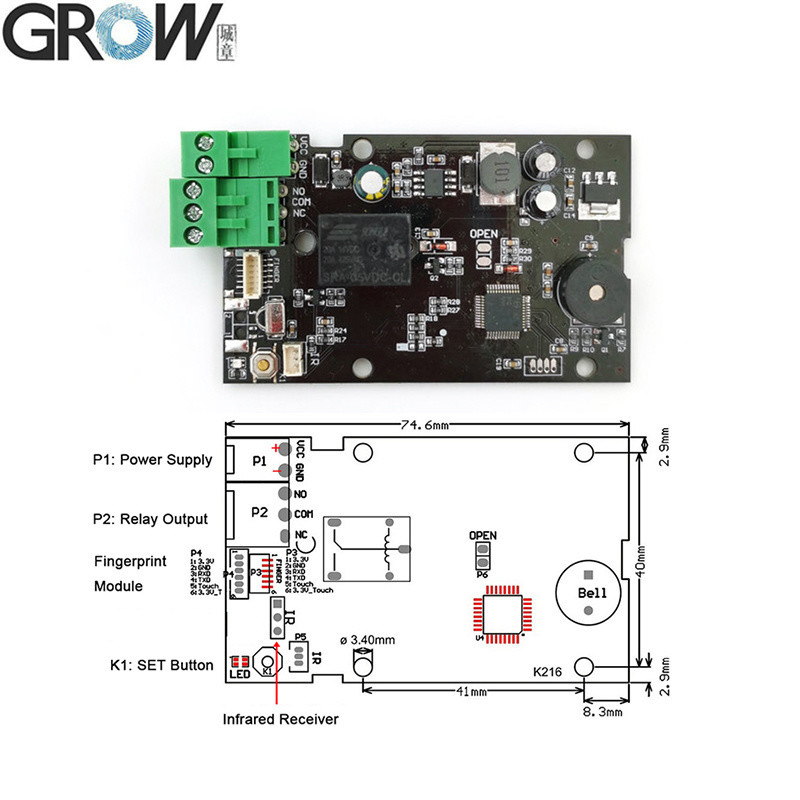

1. Botón de SET:
1.1 Presione el botón SET brevemente,el sistema en estado de registro y la luz del indicador parpadean rápidamente, presione varias veces para cada huella dactilar, el registro de huellas dactilares tiene éxito cuando se escucha música.
Las huellas dactilares se pueden registrar continuamente cuando el sistema está en estado de registro; si no es necesario añadir más huellas dactilares, espere unos segundos.cuando la base de datos actual está llena, se guarda automáticamente en la siguiente base de datos.)
1.2 Cuando vuelva al valor predeterminado de fábrica, presione el botón SET hasta que se escuche el pitido largo "Di" y
música, significa que la operación de inicialización fue exitosa

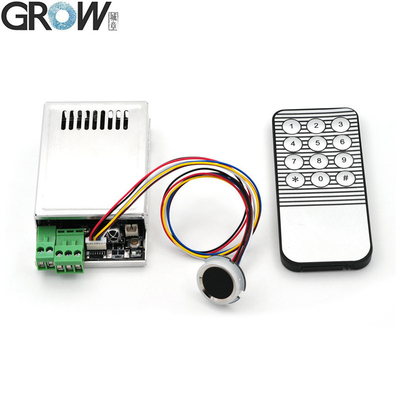

2Control remoto:
Cuando utilice el control remoto, por favor toque el módulo para despertar primero.
2.1 El indicador azul encendido significa que en la programación se indica, la música significa que la operación ha tenido éxito.
Contraseña predeterminada: 123456, longitud de la contraseña: 6 números
2.2 Cambiar la contraseña:Presiona * contraseña * 1 * nueva contraseña * nueva contraseña #
2.3 Impresión digital registrada:Presione *contraseña*2*Base de datos(1-5)#, Salida de huella dactilar en el estado de registro al presionar el botón * o esperar unos segundos.
Por ejemplo:Registro en la base de datos 3: pulse * contraseña * 2 * 3 #
2.4. Elimina la huella digital:Presione * contraseña * 3 * Base de datos ((1-5) #
Por ejemplo:Borrar en la base de datos 3: pulse * contraseña * 3 * 3 #
2.5. Configuración de tiempo de relevo en modo jogging:Presione * contraseña * 4 * Tiempo ((0.5s-99s) #
Por ejemplo:Establecer 0.5s: pulse * contraseña * 4 * 00 #
Por ejemplo:Conjunto 1s: pulse * contraseña * 4 * 01 #
Por ejemplo:Conjunto 5s: pulse * contraseña * 4 * 05 #
Por ejemplo:Establecer 99s: presione * contraseña * 4 * 99 #
2.6. Configuración del modo de trabajo:
Modo Jog: pulse * contraseña * 5 * 1 #
Modo de encendido: pulse * contraseña * 5 * 2 #
Modo de bloqueo automático:Presione * contraseña * 5 * 3 #
2.7Selección del modo de espera:
Modo de espera encendido: pulse * contraseña * 6 * 0 #
Modo de espera apagado: pulse * contraseña * 6 * 1 #
2.8Volver al modo de fábrica:Presione * contraseña * 7 * contraseña #
2.9. Contraseña Usando:Presione * contraseña y relé cerrado, presione # y relé abierto
Nota: Cualquier huella dactilar puede utilizarse en el estado de fábrica, pero la función será inválida una vez registrada la huella dactilar.

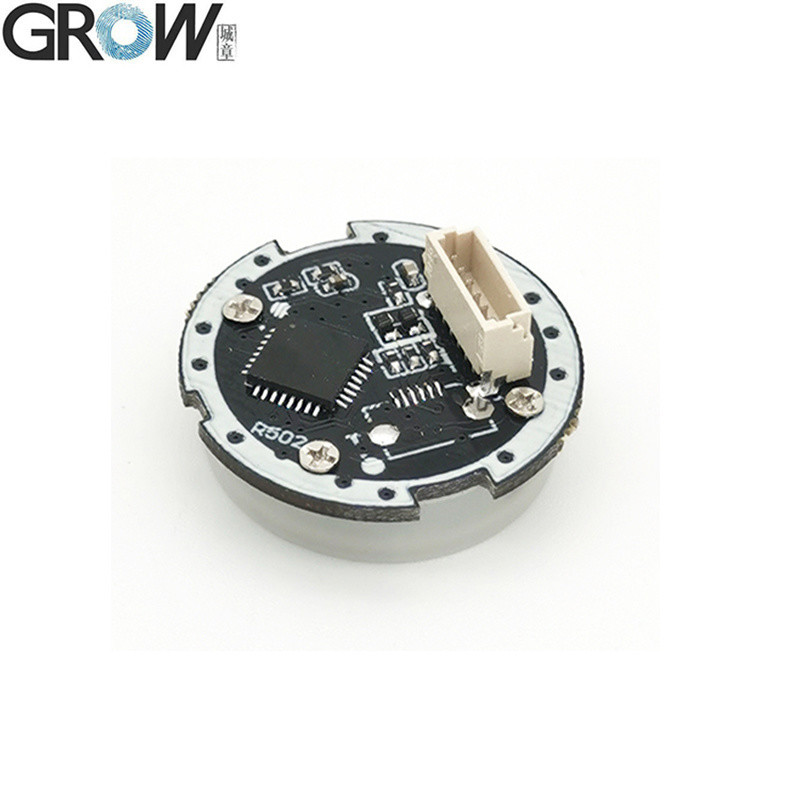

R502-A Especificaciones
| Modelo |
Se aplicará el procedimiento siguiente: |
| El tipo |
Módulo de huellas digitales capacitivo |
| Interfaz |
UART ((TTL) |
| Resolución |
508 DPI |
| Válvula de tensión |
Dirección continua 3,3 V |
| Capacidad de las huellas dactilares |
200 |
| Repertorio de detección |
Se trata de un sistema de visualización de datos. |
| Corriente de trabajo |
20 mA |
| Corriente de espera |
Voltado de espera táctil típico: 3,3 V, corriente media: 2 uA |

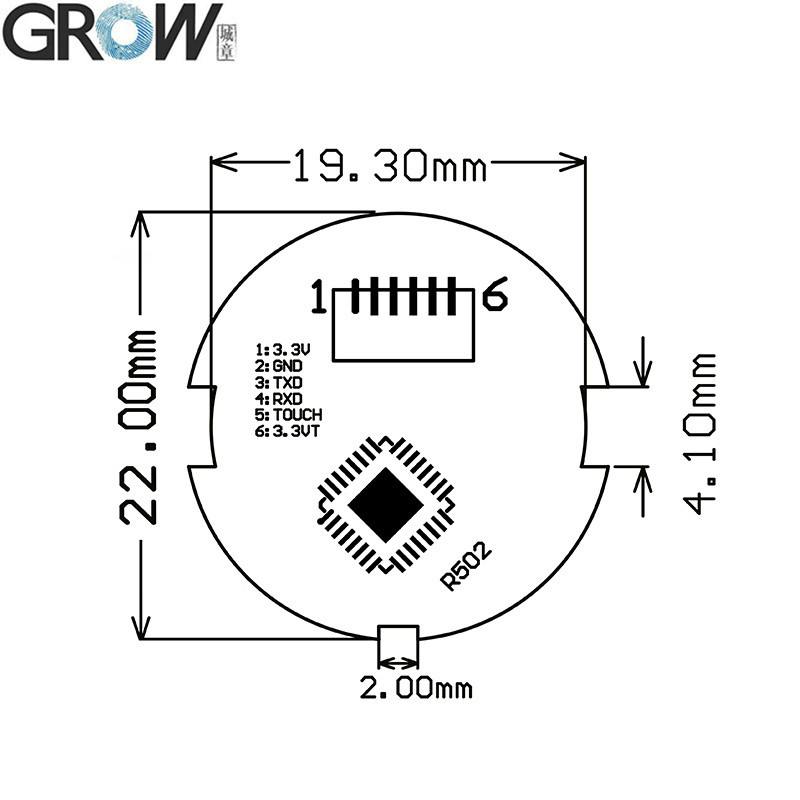

| Tamaño externo del módulo de huellas dactilares |
Diámetro 22 (mm) |
| Tamaño interno del módulo de huellas dactilares |
Diámetro 19,5 (mm) |
| Altura del módulo de huellas dactilares |
5 (mm) |
| Área de recogida efectiva |
Diámetro 15,5 mm |
| Conector |
MX1.0-6Pin |
| Control de LED |
- Sí, es cierto. |

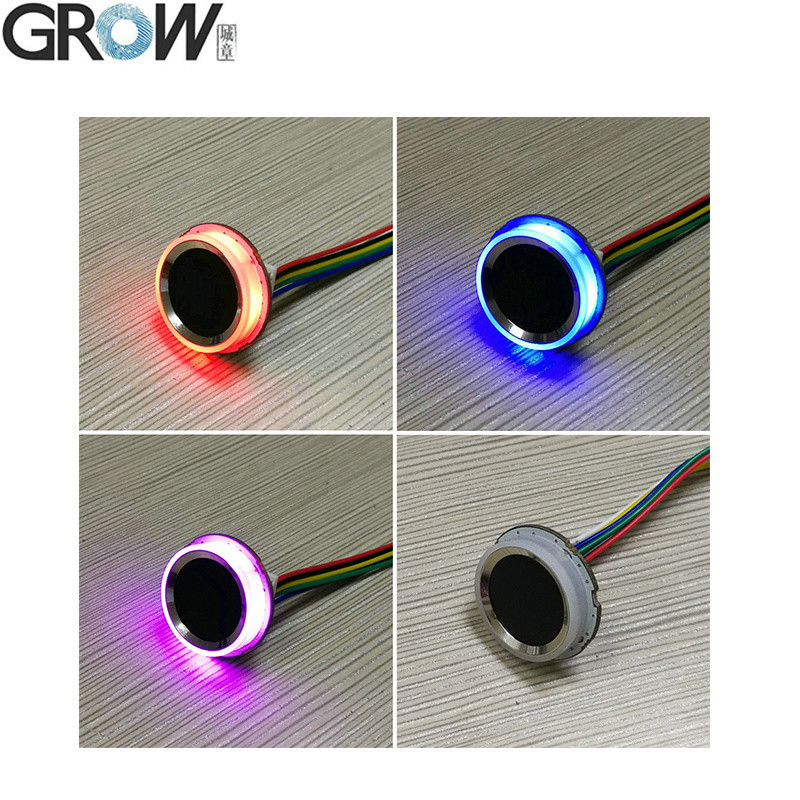

| Color LED |
Violeta y Azul y Rojo |
| Velocidad de escaneo |
< 0,2 segundos |
| Velocidad de verificación |
< 0,3 segundos |
| Método de coincidencia |
1:1; 1:N |
| RFR |
≤ 1 por ciento |
| En el extremo |
≤ 0,001% |
| Medio ambiente de trabajo |
-20C --- 60C |
| Humedad de trabajo |
10 a 85% |
| Capacidad antiestática |
15 KV |
| Intensidad de la resistencia al abrasivo |
1 millón de veces |
| Tasa de transmisión de comunicaciones (UART): |
(9600 × N) bps, donde N = 1 ~ 12 ((N predeterminado = 6, es decir, 57600 bps) |
Archivos
·Proporcionar archivos SDK de referencia gratuitos para Arduino, Android, Net, Windows, etc.
·Proporcionar un manual de usuario
R502-A Programa de ensayo de vídeo de operación en Youtube:
