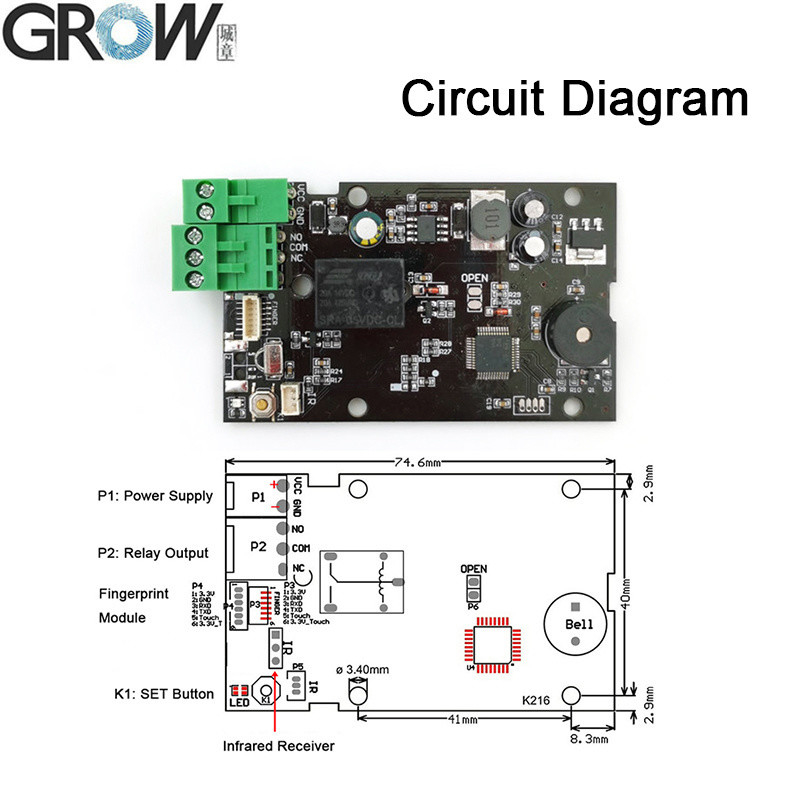

Parámetros Técnicos
DC10-30V, Salida de relé, Modo Jog (0.5s-99s)/Modo de Encendido/Modo de Autobloqueo.
Gestionado por el botón SET o control remoto (agregar/eliminar huellas dactilares a diferentes tres bases de datos, cambiar el tiempo del relé, etc.)
·Fuente de alimentación: DC10V--30V
·Corriente en espera:<40mA
·Salida: Relé (Corriente máx.: 10A)
·Capacidad de huellas dactilares: 200 piezas
·Función de relé: Modo Jog (0.5s-99s)/Modo de Encendido/Modo de Autobloqueo
Instrucciones de Operación
1. Botón SET:
1.1 Presione el botón SET brevemente, el sistema entra en estado de registro y la luz indicadora parpadea rápidamente, presione varias veces para cada huella dactilar, el registro de huellas dactilares es exitoso al escuchar música.
La huella dactilar se puede registrar continuamente cuando el sistema está en estado de registro; si no es necesario agregar más huellas dactilares, espere unos segundos. (Por defecto, se guardará en la base de datos de huellas dactilares 1, cuando la base de datos actual esté llena, se guardará automáticamente en la siguiente base de datos).
1.2 Cuando regrese a la configuración predeterminada de fábrica, presione el botón SET hasta escuchar un pitido largo "Di" y
música, significa que la operación de inicialización fue exitosa

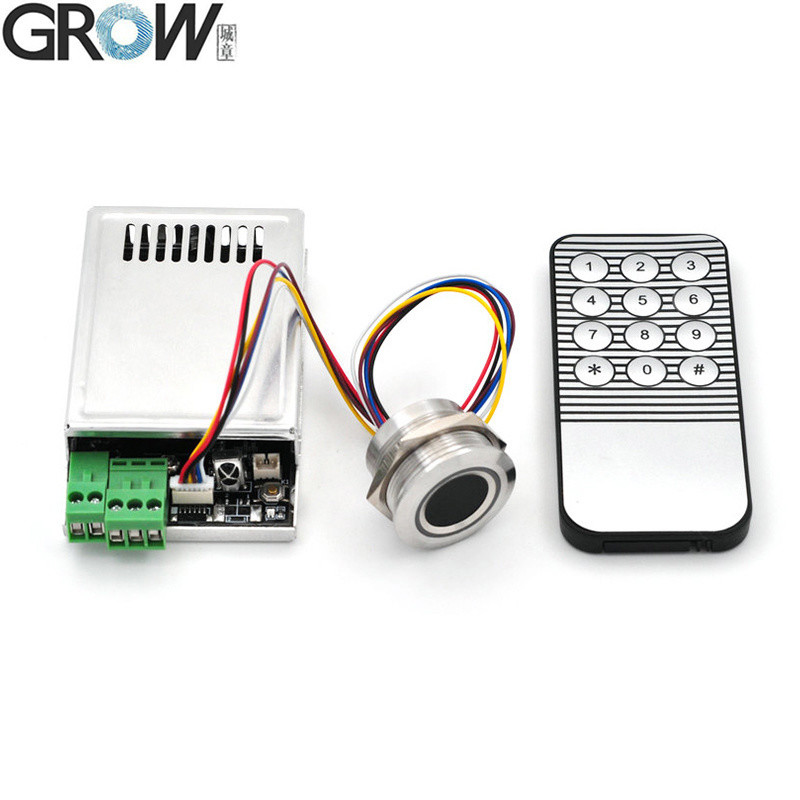

2. Control Remoto:
Al usar el control remoto, toque el módulo para activarlo primero.
2.1 El indicador azul encendido significa en estado de programación, la música significa que la operación fue exitosa
Contraseña predeterminada: 123456, longitud de la contraseña: 6 números
2.2 Cambiar contraseña: Presione *contraseña*1*nueva contraseña*nueva contraseña#
2.3 Registrar huella dactilar: Presione *contraseña*2*Base de datos(1-5)# , Salir del registro de huellas dactilares al presionar el botón * o esperar unos segundos.
Ej.: Registrar en la Base de Datos 3: Presione *contraseña*2*3#
2.4. Eliminar Huella Dactilar: Presione *contraseña*3*Base de datos(1-5)#
Ej.: Eliminar en la Base de Datos 3: Presione *contraseña*3*3#
2.5. Configuración del tiempo del relé en modo jog: Presione *contraseña*4*Tiempo(0.5s-99s)#
Ej.: Establecer 0.5s: Presione *contraseña*4*00#
Ej.: Establecer 1s: Presione *contraseña*4*01#
Ej.: Establecer 5s: Presione *contraseña*4*05#
Ej.: Establecer 99s: Presione *contraseña*4*99#
2.6. Configuración del Modo de Trabajo:
Modo Jog: Presione *contraseña*5*1#
Modo de Encendido: Presione *contraseña*5*2#
Modo de Autobloqueo: Presione *contraseña*5*3#
2.7. Selección del Modo de Espera:
Modo de Espera Encendido: Presione *contraseña*6*0#
Modo de Espera Apagado: Presione *contraseña*6*1#
2.8. Volver al Modo de Fábrica: Presione *contraseña*7*contraseña#
2.9. Uso de la Contraseña: Presione *contraseña y el relé se cierra, presione # y el relé se abre
Nota: Cualquier huella dactilar se puede usar en el estado de fábrica, pero la función no será válida después de que se registre la huella dactilar.

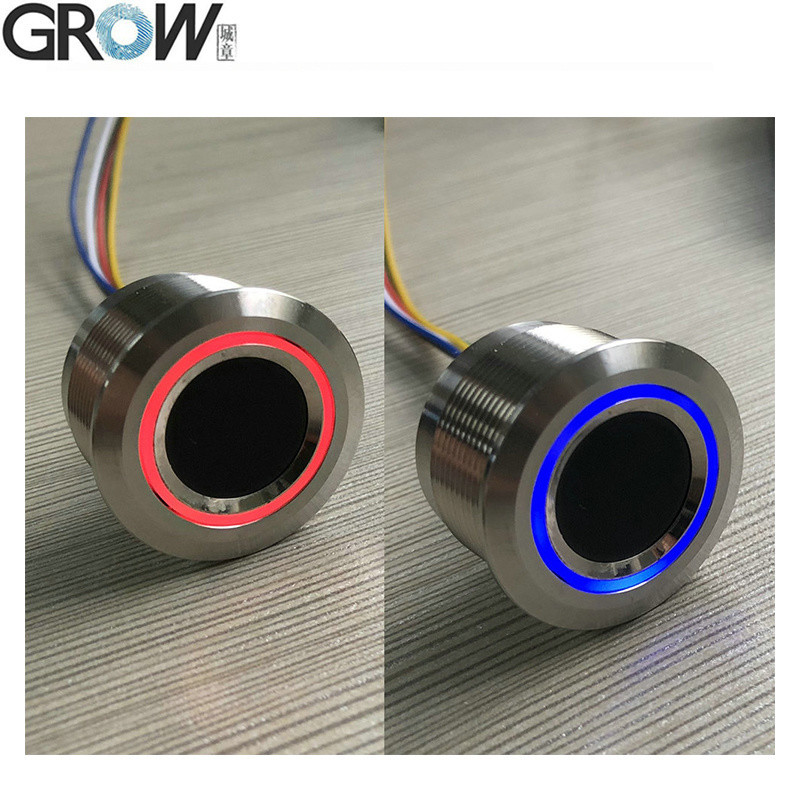

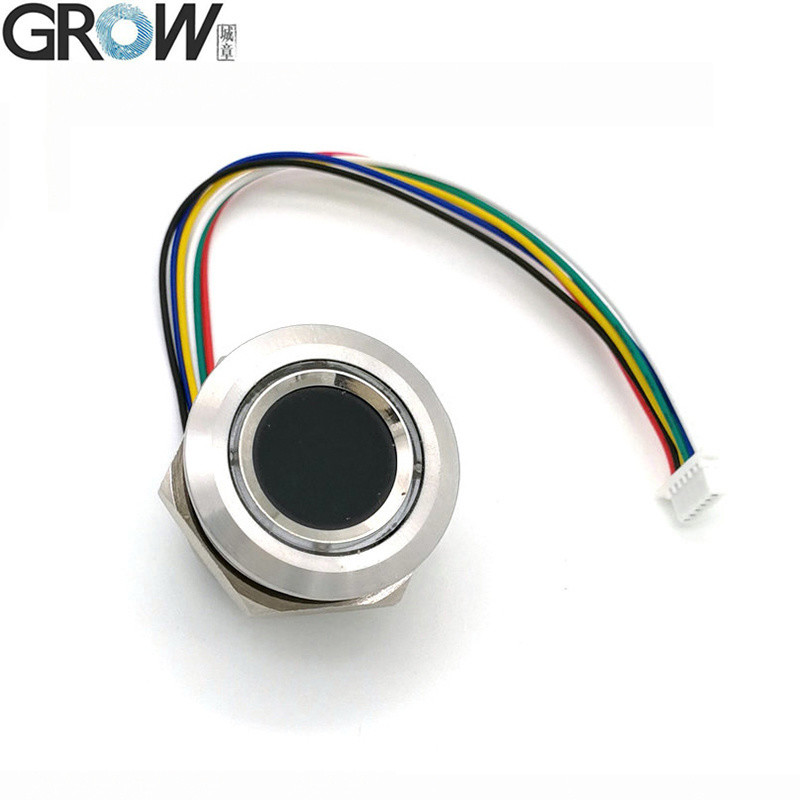

Especificaciones R503
| Modelo |
R503 |
| Tipo |
Módulo de Huella Dactilar Capacitivo |
| Interfaz |
UART(TTL) |
| Resolución |
508 DPI |
| Voltaje |
DC 3.3V |
| Capacidad de Huellas Dactilares |
200 |
| Matriz de detección |
192*192 píxeles |
| Corriente de trabajo |
20mA |
| Corriente en espera |
Voltaje típico de espera táctil: 3.3V, Corriente promedio: 2uA |
| Tamaño externo del módulo de huellas dactilares |
Diámetro 28 (mm) |
| Tamaño interno del módulo de huellas dactilares |
Diámetro 23.5 (mm) |
| Altura del módulo de huellas dactilares |
19 (mm) |
| Área de recolección efectiva |
Diámetro 15.5 (mm) |

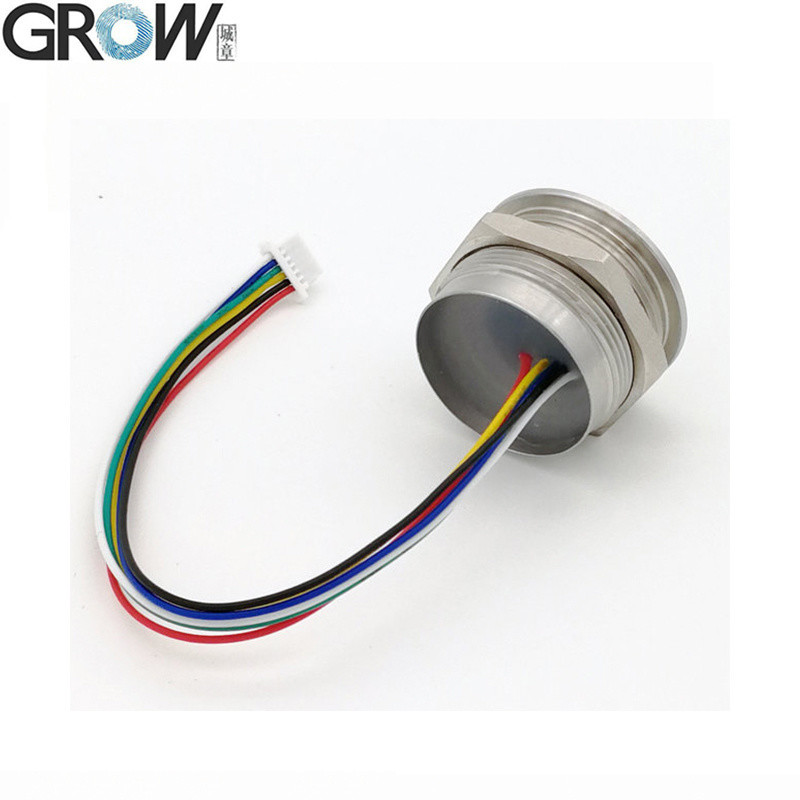

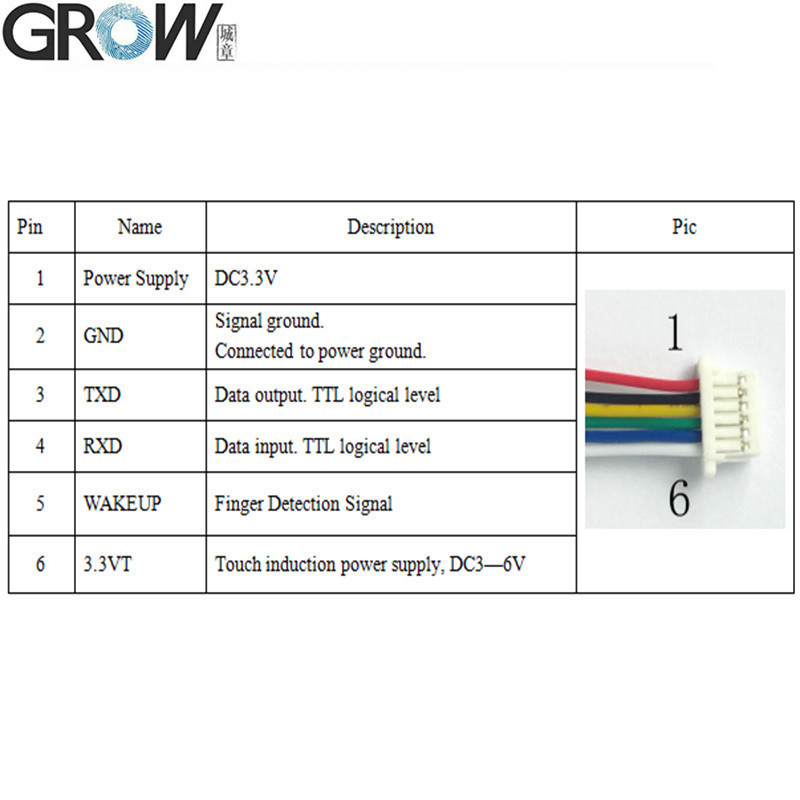

| Conector |
SH 1.0-6Pin |
| Control LED |
SÍ |
| Color del LED |
Azul y Rojo |
| Velocidad de escaneo |
< 0.2 segundos |
| Velocidad de verificación |
< 0.3 segundos |
| Método de coincidencia |
1:1; 1:N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| Entorno de trabajo |
-20C ---60C |
| Humedad de trabajo |
10-85% |
| Capacidad antiestática |
15KV |
| Resistencia a la abrasión |
1 millón de veces |
| Velocidad de transmisión de comunicaciones (UART): |
(9600 × N) bps donde N = 1 ~ 12 (predeterminado N = 6, es decir, 57600bps) |
Archivos
·Proporcionar archivos SDK de referencia gratuitos para Arduino, Android, .Net, Windows, etc. ·Proporcionar Manual del Usuario Video de demostración de la operación del programa de prueba R503 en Youtube: https://youtu.be/eD2xtwCWOmQ
