GROW KR501 Alta salida de nivel DC3.3-10V Junta de control de huellas dactilares con módulo de huellas dactilares para el sistema de control de acceso

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System

Informacion basica

Lugar de origen:	China.
Certificación:	CE

Cantidad de orden mínima:	1
Detalles de empaquetado:	En cartón
Tiempo de entrega:	Tiempo de entrega en temporada alta: dentro de 15 días hábiles Tiempo de entrega fuera de temporada:
Condiciones de pago:	T/T, Paypal
Capacidad de la fuente:	5000

Mejor precio Contactar ahora

Información detallada

Model NO.:	KR501	Screen:	as Picture
Communication Interface:	RS232	Fingerprint Capacity:	20
Power Supply:	DC 3.7-10V	Output:	1 Second, 3.3V-500mA
Stand-by Current for Control Board:	2.5-7ua,Typical Value: 3ua	Working Current:	40-250mA,Typical Value: 45mA
Size:	Diameter 36mm	Transport Package:	Standard Export Carton Package
Specification:	Power supply: DC 3.7-10V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Color:	as Picture
Samples:	US$ 6.5/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	Payment Method:	Initial Payment Full Payment
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Resaltar:	3.3V Tabla de control de huellas dactilares , 3módulo de escáner de huellas dactilares de 3 V , Panel de control de huellas dactilares de salida de alto nivel

Descripción de producto

Parámetros técnicos

DC3.7-10V, salida de alto nivel, salida:1 segundo, 3.3V-500mA

·Capacidad de huellas dactilares: 20

·Voltaje de trabajo: CC 3,7-10V

·Corrente de espera (excluido el equipo externo): 2,5-7 uA valor típico: 3 uA

·Corrente de trabajo (excluido el equipo externo): 40-250mA valor típico: 45mA

· elSalida: 1 segundo, 3.3V-500mA

·Alarma de baja tensión: ≤ 4,8 V

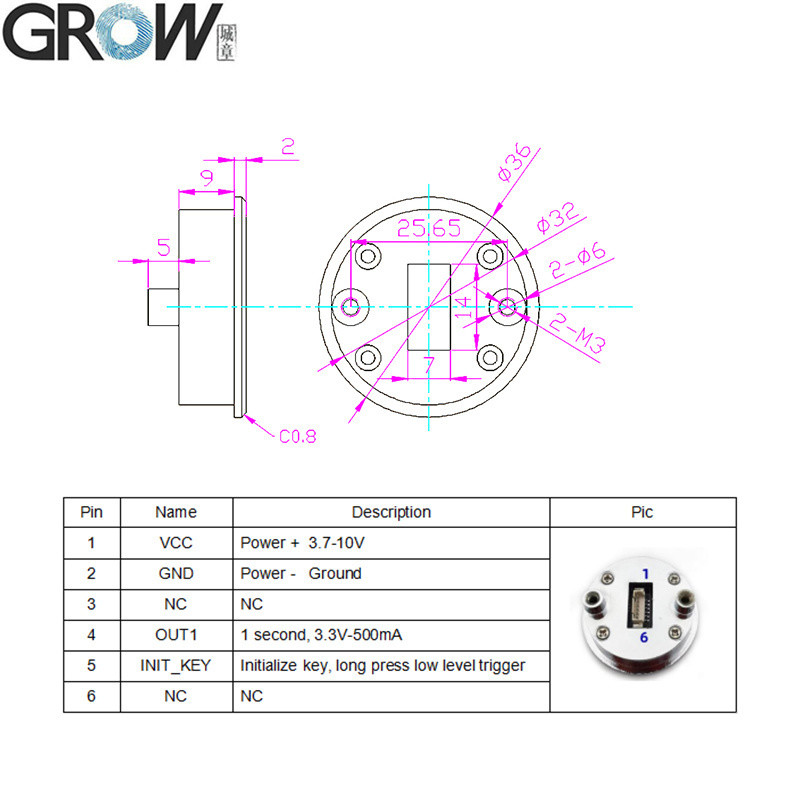

Definición del pin:

El pin	Nombre	Descripción
1	CCC de riesgo	Potencia +3.7 a 10 V
2	El GND	Potencia - Tierra
3	No incluido	No incluido
4	OUT1	1 segundo, 3.3V-500mA
5	La clave de inicio	Inicializa la tecla, presiona el gatillo de bajo nivel
6	No incluido	No incluido

Instrucciones de operación

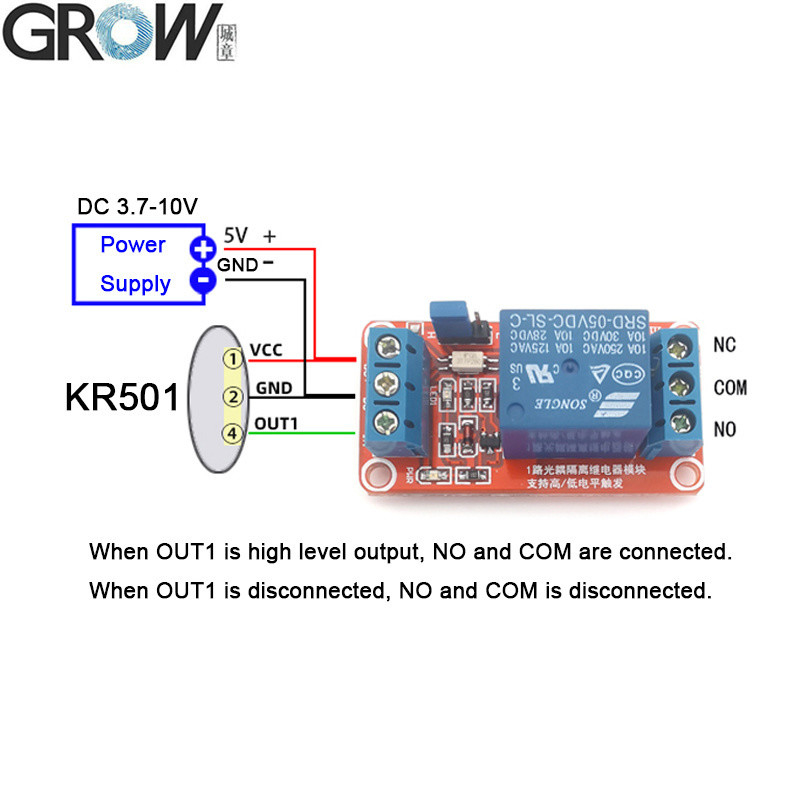

Después de pasar la huella digital, el pin OUT1 emite una señal con un voltaje de 3.3V y una corriente de 500ma durante 1 segundo.

1- Registro de huellas dactilares:Presione durante mucho tiempo la huella dactilar registrada ((En el estado inicial, presione cualquier huella dactilar), hasta que se encienda la luz azul del indicador y escuche música, significa que el sistema está en estado de registro,Presione el dedo con varias veces en el área de recogida de huellas dactilares, cada prensa tienen "di" sonido, hasta escuchar música significa registro de huellas dactilares exitoso.Esperando unos segundos.

Nota:En el estado de inicialización, debe tener que registrar más de 2 huellas dactilares correctas por primera vez, entonces el sistema puede ser eliminado del estado de inicialización.

2. Eliminar huella digital ((Volver al estado de inicialización):

2.1 Presione durante mucho tiempo la huella digital registrada, hasta que se encienda la luz roja, lo que significa que todas las huellas digitales se borran y vuelven al estado de inicialización.

2.2 Utilice el pin INIT_KEY. En estado de espera, haga la conexión a tierra del pin INIT_KEY, hasta que el indicador rojo se encienda, escuche el sonido "Di", desconecte la conexión a tierra, el indicador se vuelva verde,significa que todas las huellas dactilares se borran y vuelven al estado de inicialización.
