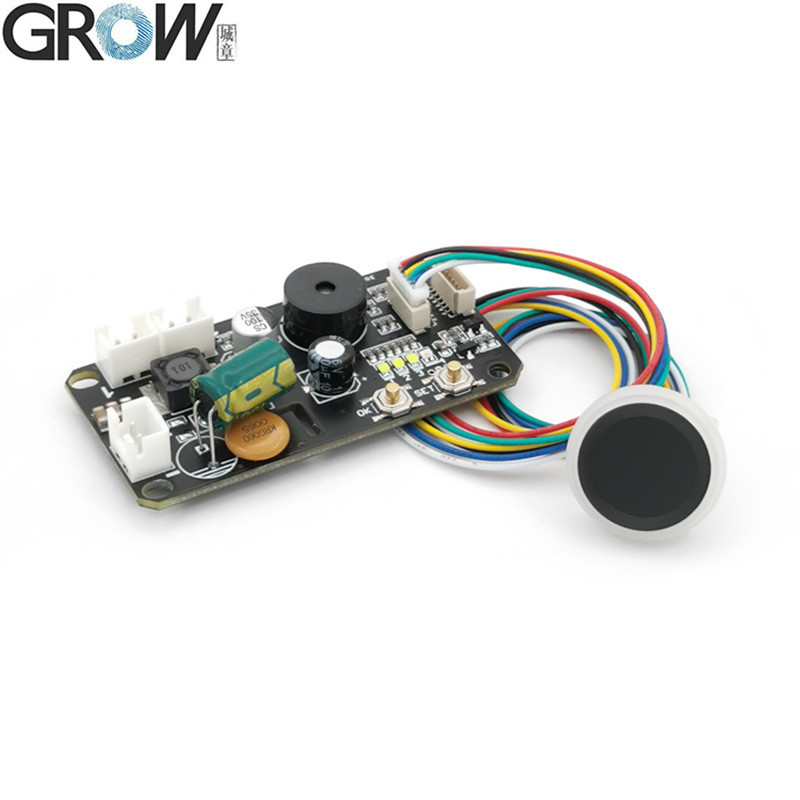

Sensor de huellas digitales capacitivo redondo integrado Junta de control de acceso de huellas digitales Arduino

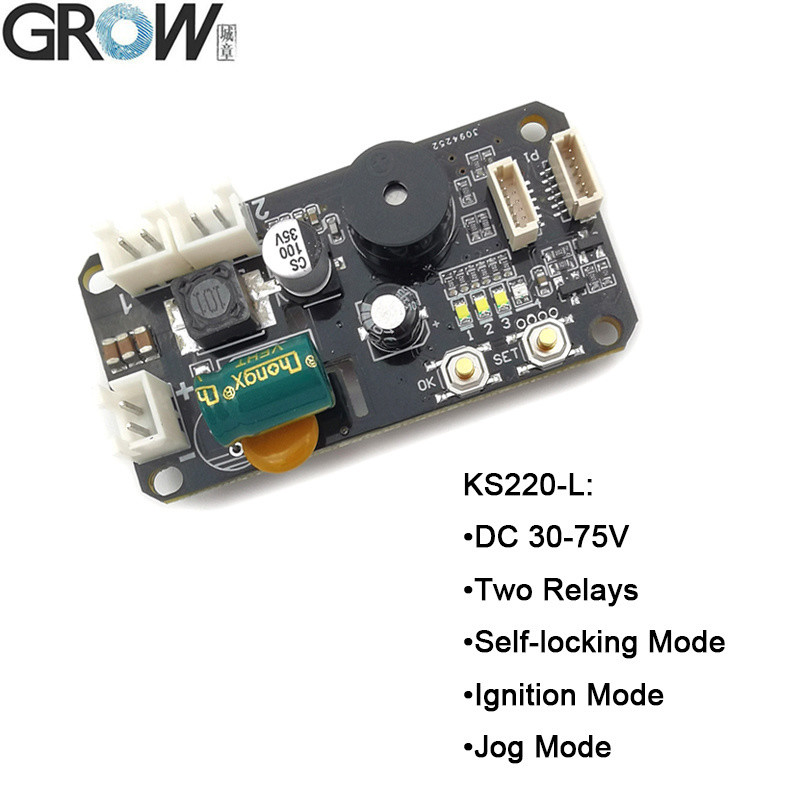

Parámetros técnicos KS220-L
Parámetro técnico:
·Fuente de alimentación: CC 30-75V
·Corrente de espera: 3,5 mA
·Capacidad de las huellas dactilares:
·Impresión digital del administrador: 10 piezas
·Impresión digital del usuario: R503/R502-F:190 piezas R558/R558S:110 piezas
·Producción: Relé
•Modo de relevo: modo de bloqueo automático, modo de encendido, modo de corrida
DC30-75V, salida de 2 relés, huella dactilar de administrador/usuario, modo jog, modo de bloqueo automático, modo de encendido

Instrucción de operación KS220-L
(En el estado de funcionamiento de fábrica, el relé n° 1 en modo de bloqueo automático, el relé n° 2 en modo de encendido).
1. Impresión digital del administrador del registro:Presione el botón SET, el indicador de estado No.4 muestra azul, luego presione el botón OK para confirmar, ahora el flash LED del módulo de huellas dactilares,Ponga el mismo dedo del administrador con varias veces en el área de recolección de huellas dactilares hasta escuchar música significa registro de huellas dactilares exitoso. Las huellas dactilares se pueden registrar continuamente y puede registrar 10 piezas de huellas dactilares del administrador; si no hay necesidad de añadir más huellas dactilares, esperar unos segundos para salir.Si el administrador está completamente registrado, se saldrá automáticamente del estado de registro de administrador después de escuchar "DiDiDi". Se iniciará el registro de huellas dactilares del usuario si se presiona el botón SET de nuevo.La huella dactilar del administrador no tiene función de desbloqueo.La huella dactilar del administrador muestra el LED de anillo morado, la huella dactilar del usuario muestra el LED de anillo azul.

2. Impresión digital del usuario de registro:Presione la huella dactilar del administrador hasta que el módulo muestre la luz azul del indicador y escuche la música, significa que puede agregar huella dactilar del usuario.Poner el mismo dedo del usuario con varias veces en el área de recolección de huellas dactilares hasta escuchar música significa registro de huellas dactilares exitoso.Las huellas dactilares pueden registrarse continuamente cuando el sistema está en estado de registro; si no es necesario añadir más huellas dactilares, esperar unos segundos.

3.Elimina la huella digital del usuario:Presione la huella dactilar del administrador hasta que el módulo muestre luz roja y escuche el pitido "DiDiDi" y la música, significa que las huellas dactilares del usuario se eliminan.

4- Volver al valor predeterminado de fábrica:Presione el botón SET una y otra vez,hasta que el indicador de estado NO.4 muestre rojo,Luego presione el botón OK hasta que el módulo de huellas dactilares muestre el indicador de luz roja, el flash rápido y escuche la música significa que la operación de inicialización ha tenido éxito..

5Cómo utilizar el relé 1:Presione brevemente la huella digital del usuario registrado.

6Cómo usar el relé 2:Presiona mucho para registrar la huella digital del usuario.

Nota:
1.Cualquier huella dactilar puede utilizarse en el estado de fábrica, pero la función será inválida una vez registrada la huella dactilar.
