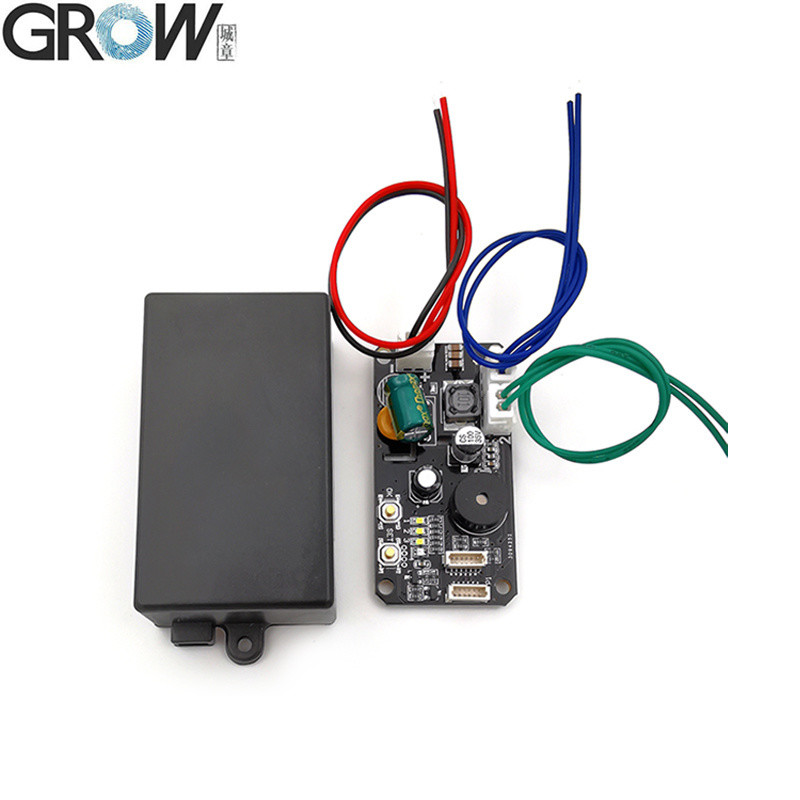

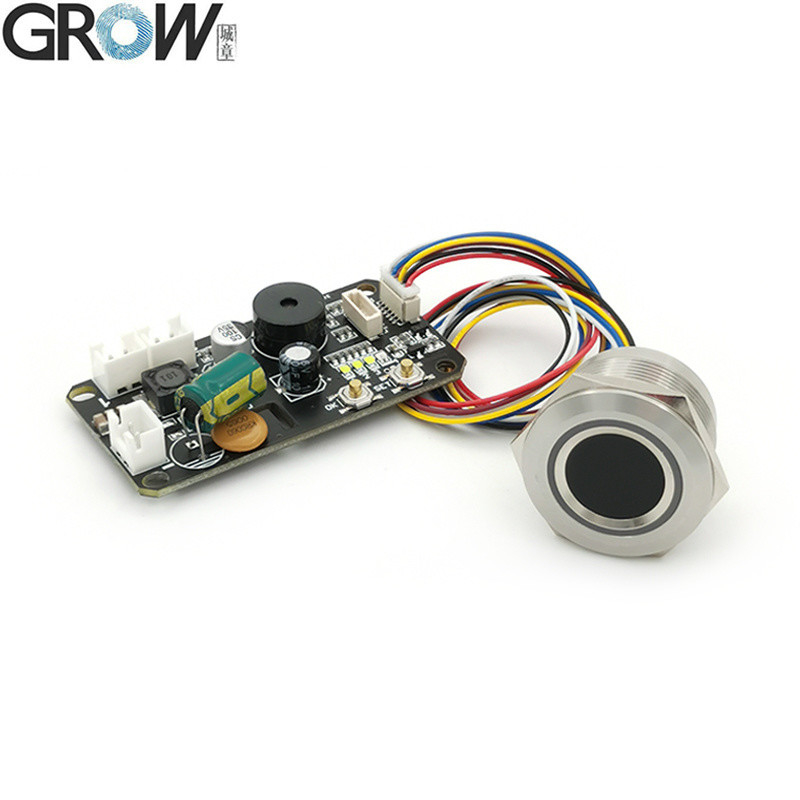

GROW KS220-L+R503 DC30-75V Panel de control de huellas dactilares 2 relés Función de administrador/usuario Autobloqueo/Jog/Modo de encendido

GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode
GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode
GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode
Informacion basica
Lugar de origen: China.
Certificación: CE
Cantidad de orden mínima: 1
Detalles de empaquetado: En cartón
Tiempo de entrega: Tiempo de entrega en temporada alta: dentro de 15 días hábiles Tiempo de entrega fuera de temporada:
Condiciones de pago: T / T, Paypal
Capacidad de la fuente: 5000
Mejor precio Contactar ahora
Información detallada
Modelo no.: Se aplicarán las siguientes medidas: pantalla: Como imagen
Interfaz de comunicación: Se trata de un sistema de seguridad. Capacidad de las huellas dactilares: 200
Fuente de alimentación: Cd 30-75 V Corriente de espera para el tablero de control: 3.5mA
Producción: El relé Paquete de transporte: paquete estándar del cartón de la exportación
Especificación: Fuente de alimentación: CC 30-75V Marca registrada: Crecimiento
Origen: China Código del SH: 8471609000
Capacidad de la fuente: 5000 Tamaño del paquete: 13.00cm * 8.00cm * 9.00cm
Peso bruto del paquete: 0.200Kg Servicio de voz: Sin servicio de voz
Reloj: Sin reloj El color: Como imagen
Muestras: 21 dólares estadounidenses por pieza. Personalización: Disponible. Solicitud personalizada
Costo de envío: sobre el coste del envío y el tiempo de entrega estimado. Método de pago: Pago inicial Pago completo
Cuota de mercado: En dólares estadounidenses Regresos y devoluciones: Puede solicitar el reembolso hasta 30 días después de la recepción de los productos.
Resaltar:

Modulo de detección óptica de huellas dactilares de 2 relés

,

2 relés con sensor de huellas dactilares

,

Modulo óptico de detección de huellas dactilares de 75 V

Descripción de producto

GROW KS220-L+R503 DC30-75V Panel de control de huellas dactilares 2 relés Función de administrador/usuario Autobloqueo/Jog/Modo de encendido 0

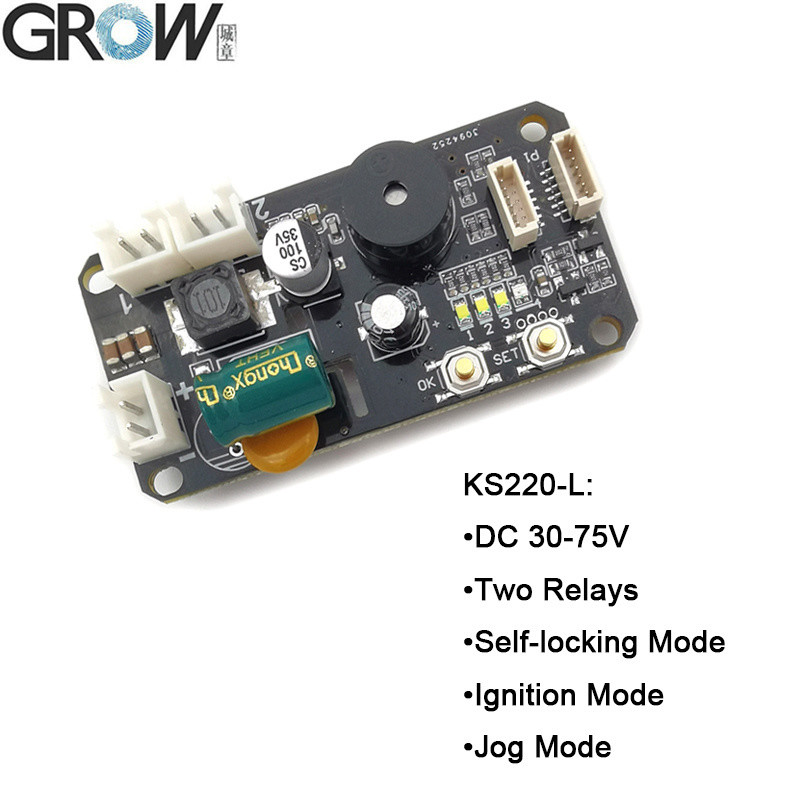

Parámetros técnicos KS220-L
Parámetro técnico:
·Fuente de alimentación: CC 30-75V
·Corriente en espera: 3.5mA
·Capacidad de huellas dactilares:
·Huella dactilar de administrador: 10 piezas
·Huella dactilar de usuario: R503/R502-F: 190 piezas    R558/R558S: 110 piezas
·Salida: Relé
·Modo de relé: Modo de autobloqueo, Modo de encendido, Modo de pulso


KS220-L tiene 2 relés, la fuente de alimentación es CC30-75V.

Tiene tres modos de relé: modo de pulso, modo de autobloqueo, modo de encendido.



Consejos útiles:

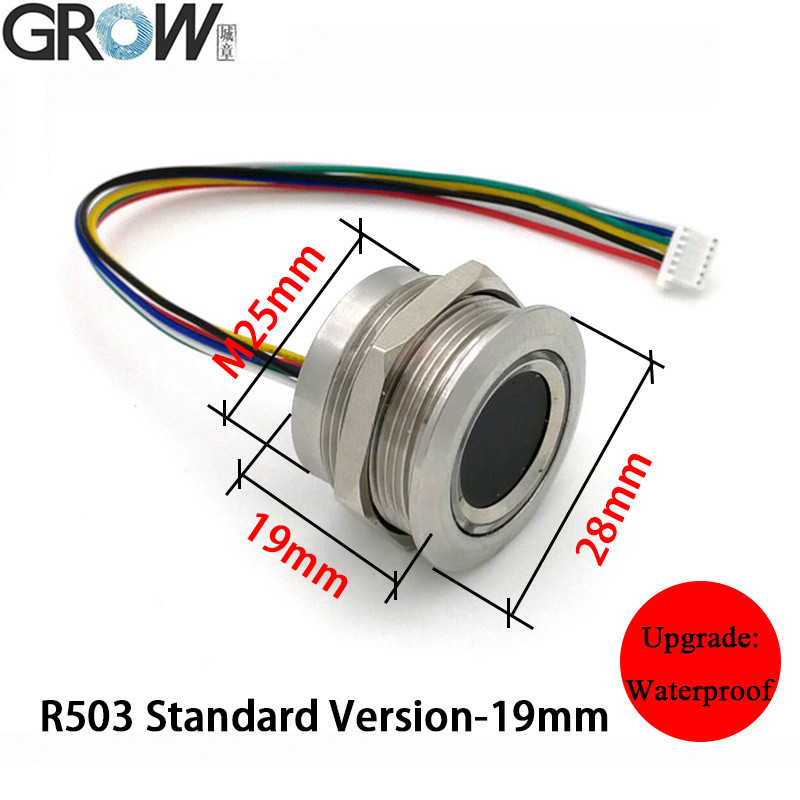

Si necesita conectar con coche, motocicleta, y necesita un producto de alta seguridad, sugiera elegir R503, R502-F.



La diferencia entre KS220-S y KS220-L:

KS220-S: CC12V, 25uA

KS220-L: CC30-75V, 3.5mA



 Instrucciones de funcionamiento de KS220-L

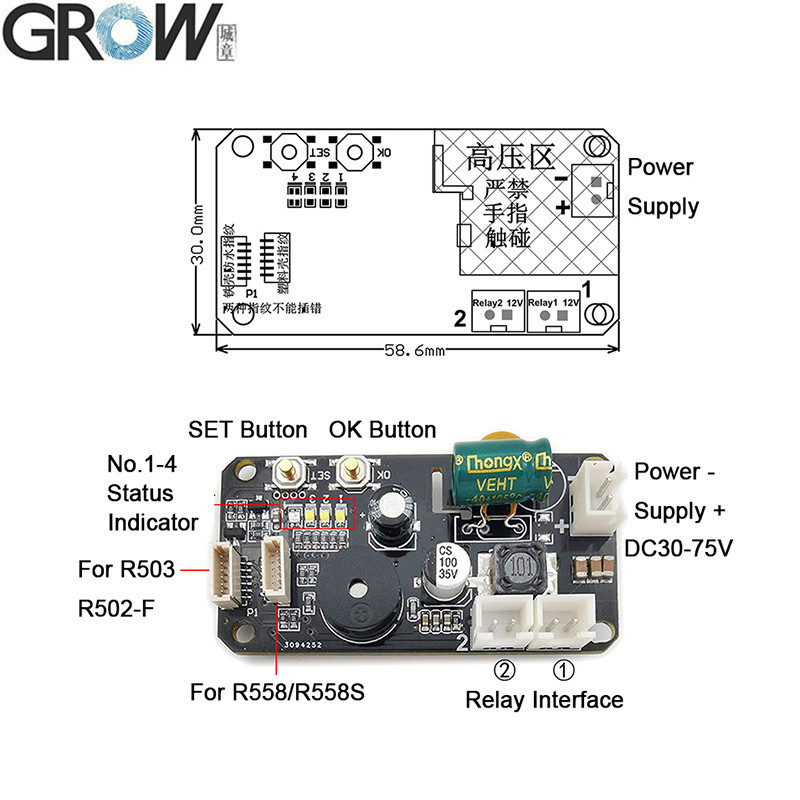

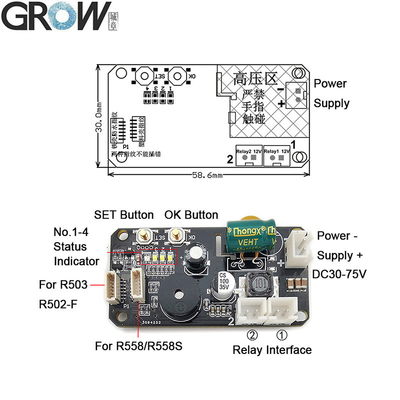

(En estado de funcionamiento de fábrica, el relé n.º 1 en modo de autobloqueo, el relé n.º 2 en modo de encendido).
1. Registrar huella dactilar de administrador:Presione brevemente el botón SET, el indicador de estado n.º 4 muestra azul, luego presione el botón OK para confirmar, ahora el LED del módulo de huellas dactilares parpadea, coloque el mismo dedo de administrador varias veces en el área de recopilación de huellas dactilares hasta escuchar música, lo que significa que el registro de huellas dactilares fue exitoso. La huella dactilar se puede registrar continuamente y puede registrar 10 huellas dactilares de administrador; si no necesita agregar más huellas dactilares, espere unos segundos para salir. Si el administrador está completamente registrado, saldrá automáticamente del estado de registro del administrador después de escuchar "DiDiDi". Comenzará a registrar la huella dactilar del usuario si presiona el botón SET nuevamente. La huella dactilar del administrador no tiene función de desbloqueo, solo se usa para registrar o eliminar huellas dactilares. La huella dactilar del administrador muestra un LED de anillo púrpura, la huella dactilar del usuario muestra un LED de anillo azul.

2. Registrar huella dactilar de usuario:Presione la huella dactilar del administrador hasta que el módulo muestre una luz indicadora azul y escuche la música, lo que significa que se puede agregar la huella dactilar del usuario. Coloque el mismo dedo de usuario varias veces en el área de recopilación de huellas dactilares hasta escuchar música, lo que significa que el registro de huellas dactilares fue exitoso. La huella dactilar se puede registrar continuamente cuando el sistema está en estado de registro; si no necesita agregar más huellas dactilares, espere unos segundos.

3. Eliminar huella dactilar de usuario:Presione la huella dactilar del administrador hasta que el módulo muestre una luz indicadora roja y escuche un pitido "DiDiDi" y música, lo que significa que las huellas dactilares del usuario se eliminaron.

4. Volver a la configuración predeterminada de fábrica:Presione brevemente el botón SET una y otra vez, hasta que el indicador de estado NO.4 muestre rojo, luego presione prolongadamente el botón OK hasta que el módulo de huellas dactilares muestre una luz indicadora roja parpadeando rápidamente y escuche música, lo que significa que la operación de inicialización fue exitosa.

5. Cómo usar el relé 1:Presione brevemente la huella dactilar del usuario registrado. El módulo de huellas dactilares muestra luz verde.

6. Cómo usar el relé 2:Presione prolongadamente la huella dactilar del usuario registrado. El módulo de huellas dactilares muestra luz azul.

Nota:
1. Cualquier huella dactilar se puede usar en el estado de fábrica, pero la función no será válida después de que se registre la huella dactilar.


Archivos del producto

·Proporcionar archivos SDK de referencia gratuitos para Arduino, Android, .Net, Windows, etc.
·Proporcionar manual de usuario

Puede descargar el manual de usuario de KS220-L desde este enlace del sitio web:
https://hzgrow.en.made-in-china.com

Si necesita archivos SDK, contáctenos.
