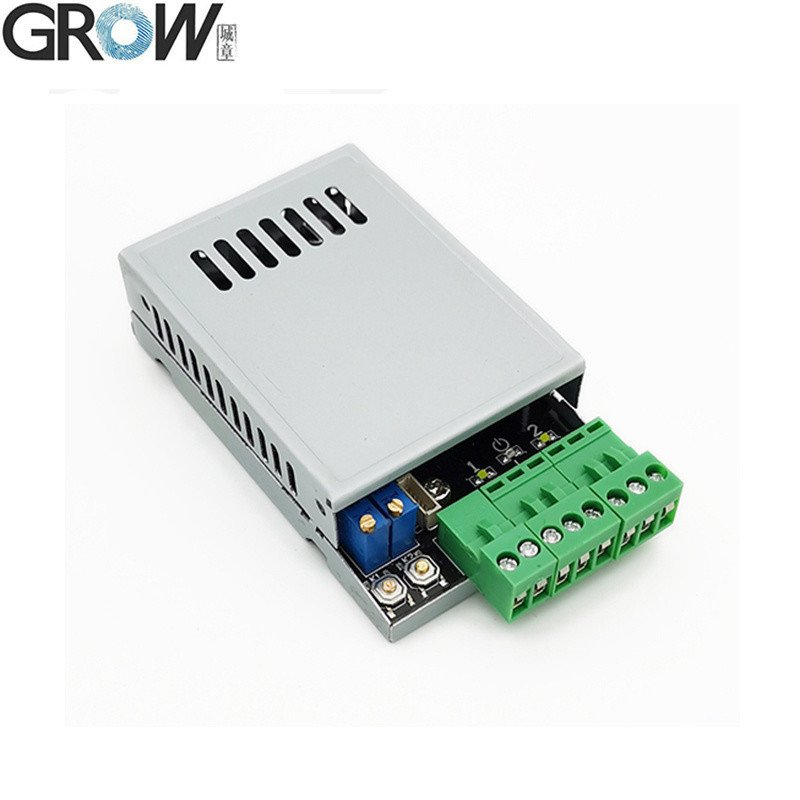

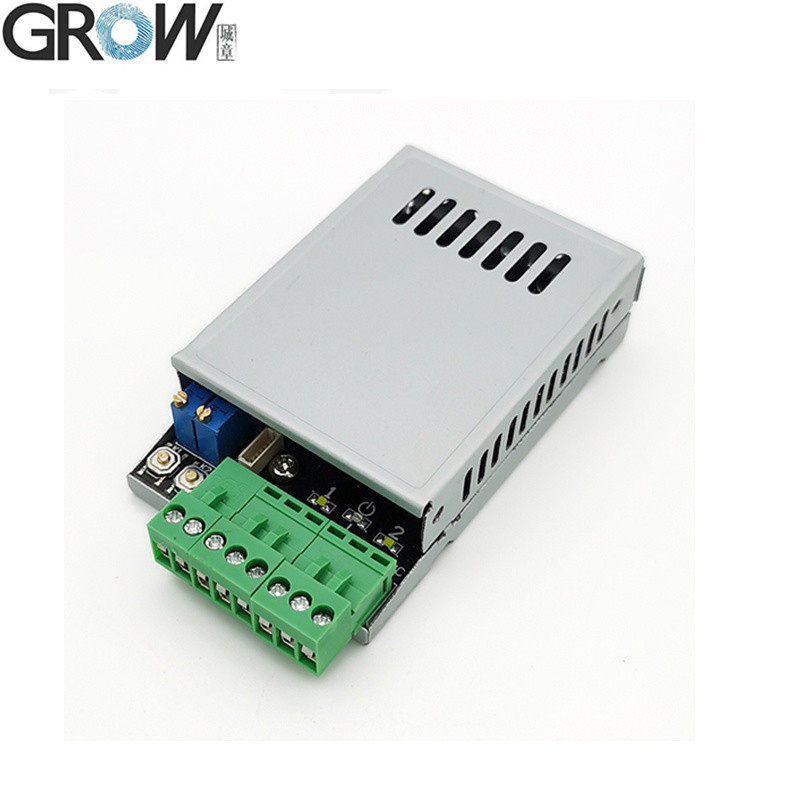

TABLERO DE CONTROL DE ACCESO POR HUELLA DACTILAR GROW K220+R502-A DC10-24V, DOS SALIDAS DE RELÉ CON ADMINISTRADOR/USUARIO, 0.5s-60s-Relé Normalmente Abierto

GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay

Informacion basica

Lugar de origen:	China.
Certificación:	CE

Cantidad de orden mínima:	1
Detalles de empaquetado:	En cartón
Tiempo de entrega:	Tiempo de entrega en temporada alta: dentro de 15 días hábiles Tiempo de entrega fuera de temporada:
Condiciones de pago:	T/T, Paypal
Capacidad de la fuente:	5000

Mejor precio Contactar ahora

Información detallada

Model NO.:	K220+R502-A	Screen:	as Picture
Communication Interface:	RS232	Fingerprint Capacity:	200
Power Supply:	DC 10V--24V	Standby Current:	<10mA
Output:	Relay(Max. Current:10A)	Transport Package:	Standard Export Carton Package
Specification:	Power supply: DC 10V--24V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Voice Service:	Without Voice Service
Clock:	Without Clock	Color:	as Picture
Samples:	US$ 22.50/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	Payment Method:	Initial Payment Full Payment
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Resaltar:	Módulo avanzado de control de acceso de huellas dactilares , Lector avanzado de huellas dactilares , Módulo de control de acceso confiable de huellas dactilares

Descripción de producto

Parámetros técnicos

·Fuente de alimentación: DC10V--24V
·Corriente en modo de espera: <10mA
·Salida: Relé (Corriente máxima: 10A)
·Capacidad de huellas dactilares: 200 piezas
·Tiempo del relé: 0.5s-60s o más de 60s - En modo normalmente abierto - presionar el dedo - el relé se abre, presionar de nuevo - el relé se cierra

Instrucciones de funcionamiento

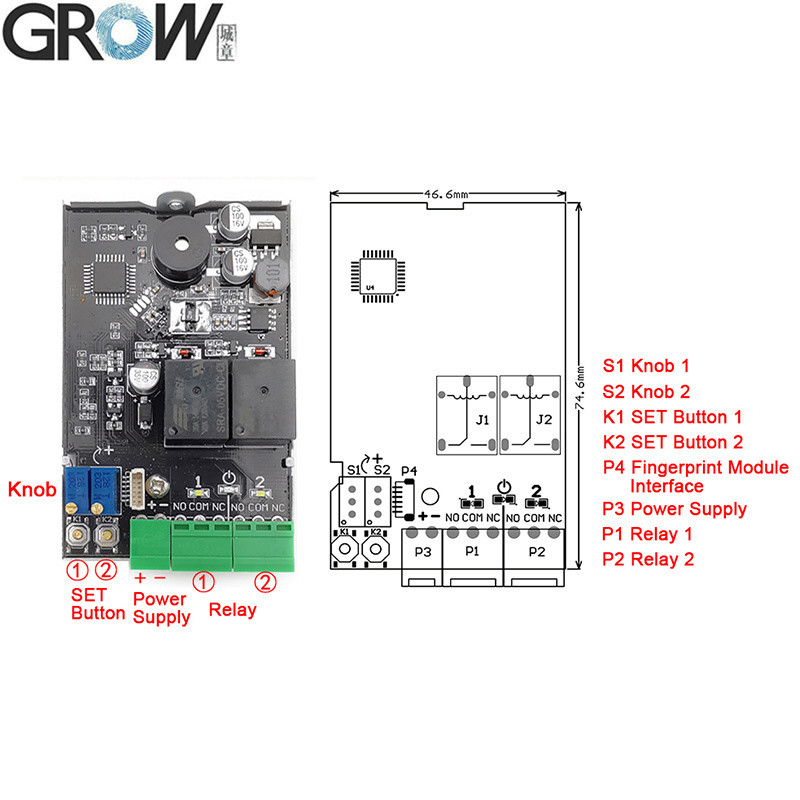

1. Botón SET (K1-K2)
1.1 Registrar huella dactilar de administrador: Presione el botón SET brevemente, el sistema entra en estado de registro de administrador y la luz indicadora azul parpadea rápidamente, coloque el mismo dedo varias veces en el área de recolección de huellas dactilares hasta escuchar música, lo que significa que el registro de huellas dactilares fue exitoso. Se pueden registrar huellas dactilares continuamente. Si no es necesario agregar huellas dactilares, espere unos segundos para salir.

1.2 Eliminar huella dactilar:
1.2.1 Eliminar huellas dactilares de una sola posición de relé: Mantenga presionado el botón SET correspondiente, la luz indicadora azul parpadea rápidamente, escuche un pitido largo "Di", suelte el dedo, la luz indicadora del relé se enciende y escuche música, lo que significa que esta ubicación de las huellas dactilares del administrador y del usuario se eliminan;
1.2.2 Eliminar todas las huellas dactilares de la posición del relé (Volver a la configuración de fábrica): Mantenga presionado cualquier botón SET para escuchar un pitido largo "Di" dos veces, suelte el dedo, todas las luces indicadoras se encienden, lo que significa que la operación de inicialización fue exitosa, volver a la configuración de fábrica.

2. Registrar huella dactilar de usuario: Presione la huella dactilar del administrador durante unos 10 segundos hasta escuchar la música y la luz indicadora azul parpadear rápidamente, lo que significa que se puede agregar la huella dactilar del usuario. Coloque el mismo dedo del usuario varias veces en el área de recolección de huellas dactilares hasta escuchar música, lo que significa que el registro de huellas dactilares fue exitoso. Se pueden registrar huellas dactilares continuamente. Si no es necesario agregar huellas dactilares, espere unos segundos para salir. (Nota: La ubicación de almacenamiento de la huella dactilar del usuario depende de la ubicación de almacenamiento de la huella dactilar del administrador; Si la huella dactilar del administrador se almacena en el No. 1 y No. 2 al mismo tiempo, la huella dactilar del usuario se almacenará en el No. 1 de forma predeterminada.)

3. Eliminar huella dactilar de usuario: Presione la huella dactilar del administrador durante unos 20 segundos hasta escuchar "Di-" y música, lo que significa que las huellas dactilares del usuario en esta ubicación se eliminan. (Nota: La ubicación de eliminación de la huella dactilar del usuario depende de la ubicación de almacenamiento de la huella dactilar del administrador. Si la huella dactilar del administrador se almacena en el No. 1 y No. 2 al mismo tiempo, las huellas dactilares del usuario en el No. 1 se eliminarán de forma predeterminada.)

4. Establecer tiempo del relé: Gire S1 o S2 para establecer el tiempo de cierre del relé de 0.5 a 60 segundos. Cuando sea superior a 60 segundos, estará en el estado normalmente abierto normalmente cerrado, el relé se activa cuando se pasa la huella dactilar, y luego el relé se libera cuando se pasa la huella dactilar de nuevo, el relé se activa y se libera circularmente. El relé es una salida de contacto, señal de conmutación, sin salida de voltaje.

5. Uso: Presione el dedo, el relé se cierra después de que se pasa la huella dactilar, y el tiempo de cierre está determinado por S1 o S2.

Nota:
1. Todas las luces indicadoras están apagadas en estado de espera, y las luces están encendidas en estado de funcionamiento;
2. Si desea apagar la luz indicadora del módulo cuando está en modo normalmente abierto, mantenga presionado cualquier botón SET para escuchar un pitido largo "Di" tres veces. Repita esta acción para abrir.

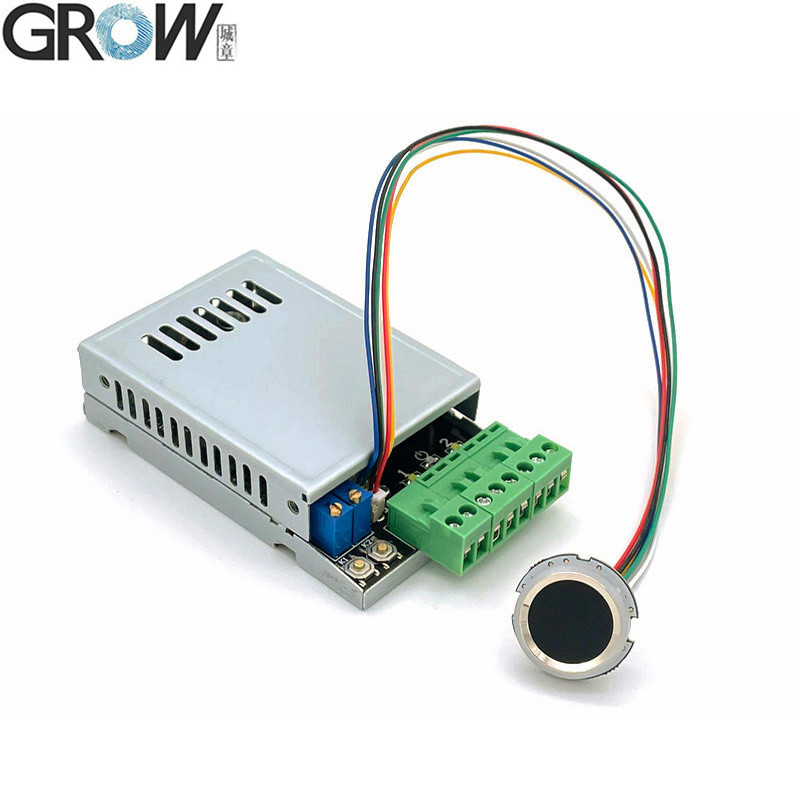

K220 se puede usar junto con el módulo de huellas dactilares R502-A, R502-AW, R502-F, R503

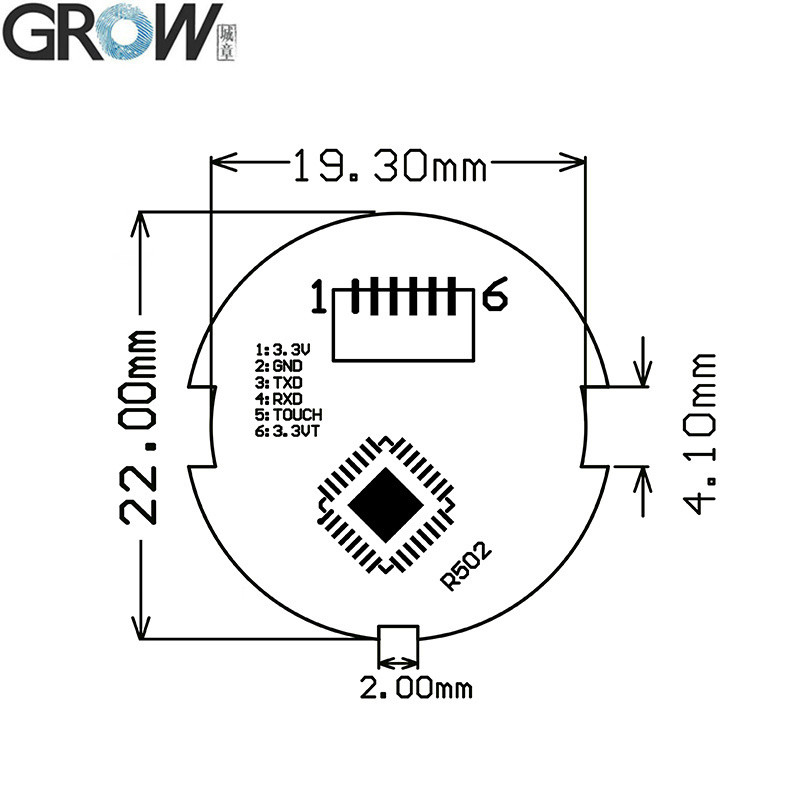

Especificaciones R502-A

Modelo	R502-A
Tipo	Módulo de huellas dactilares capacitivo
Interfaz	UART (TTL)
Resolución	508 DPI
Voltaje	DC 3.3V
Capacidad de huellas dactilares	200
Matriz de detección	192*192 píxeles
Corriente de trabajo	20mA
Corriente en espera	Voltaje típico en espera táctil: 3.3V, Corriente promedio: 2uA
Tamaño externo del módulo de huellas dactilares	Diámetro 22 (mm)
Tamaño interno del módulo de huellas dactilares	Diámetro 19.5 (mm)
Altura del módulo de huellas dactilares	5 (mm)
Área de recolección efectiva	Diámetro 15.5 (mm)
Conector	SH1.0-6Pin
Control LED	SÍ

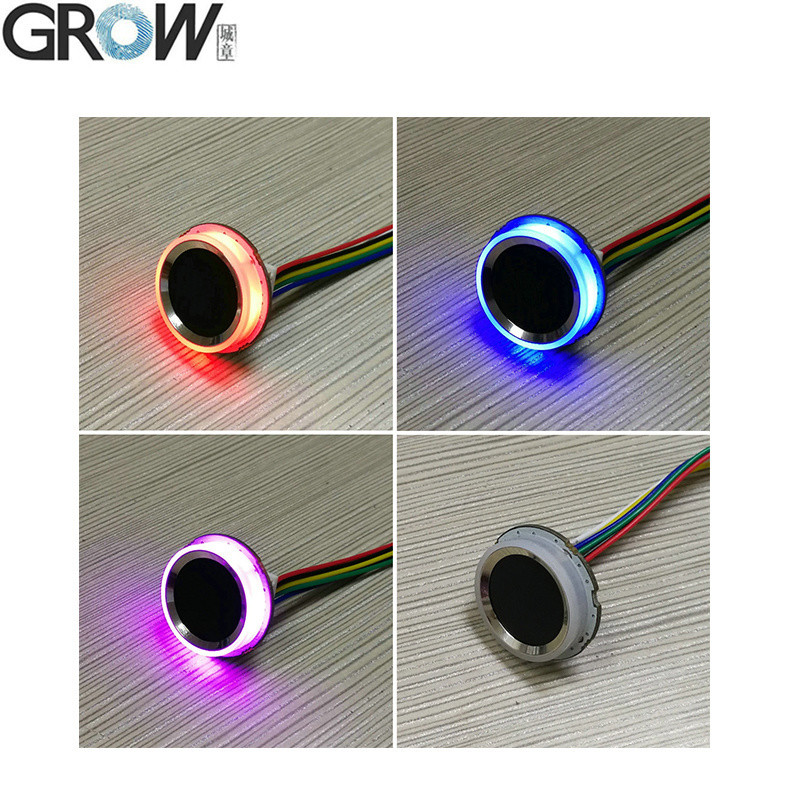

Color del LED	Púrpura, Azul y Rojo
Velocidad de escaneo	< 0.2 segundos
Velocidad de verificación	< 0.3 segundos
Método de coincidencia	1:1; 1:N
FRR	≤1%
FAR	≤0.001%
Entorno de trabajo	-20C ---60C
Humedad de trabajo	10-85%
Capacidad antiestática	15KV
Intensidad de resistencia a la abrasión	1 millón de veces
Velocidad de transmisión de comunicaciones (UART):	(9600 × N) bps donde N = 1 ~ 12 (predeterminado N = 6, es decir, 57600bps)

Archivos

·Proporcionar archivos SDK de referencia gratuitos para Arduino, Android, .Net, Windows, etc.
·Proporcionar manual de usuario

Video de operación K220 en Youtube: https://youtu.be/YQXeH9AGbco

Si necesita archivos SDK, contáctenos.
