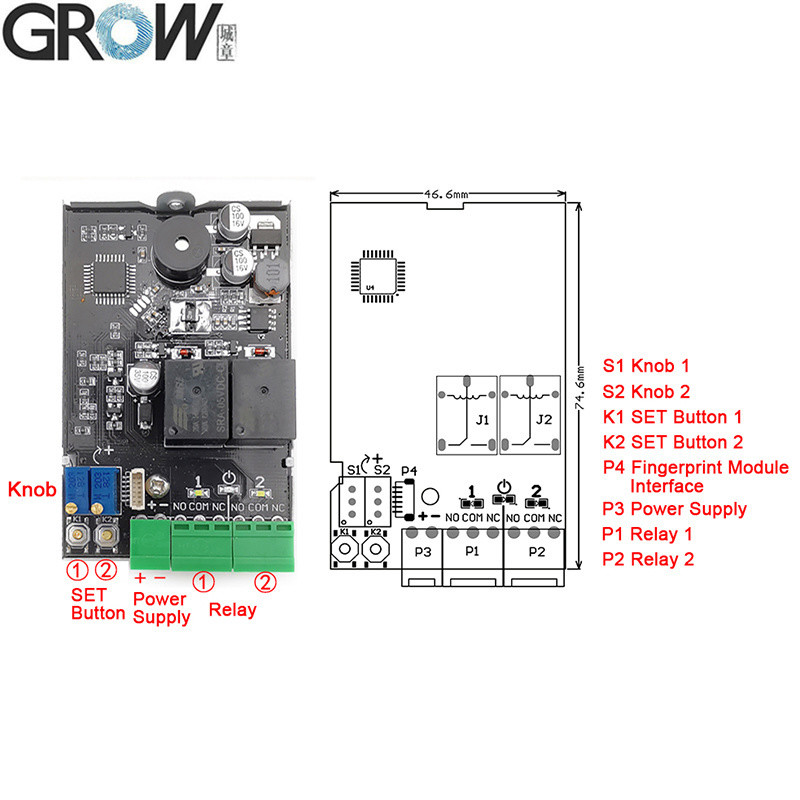

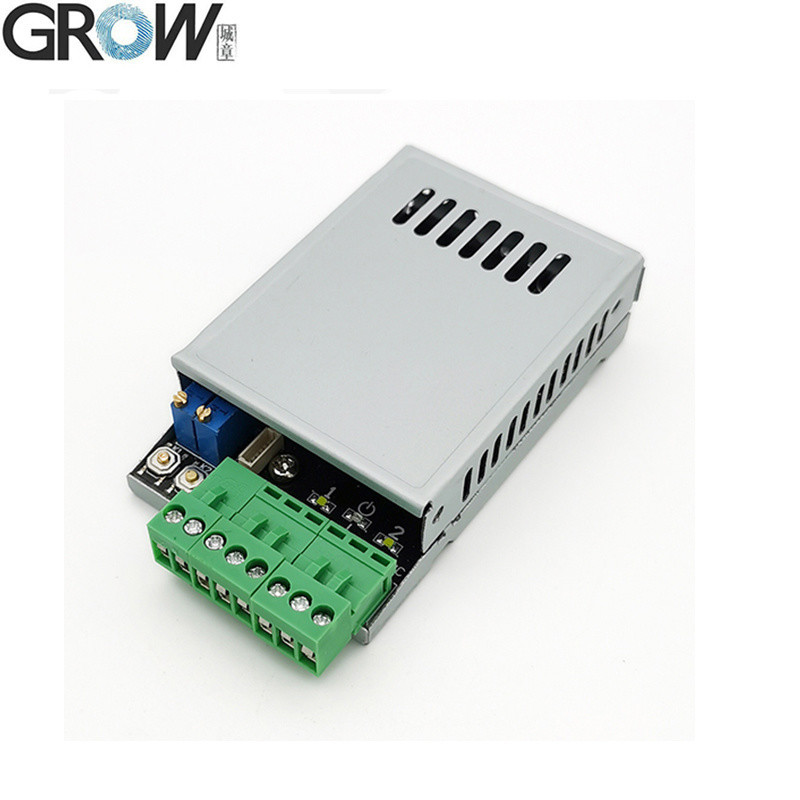

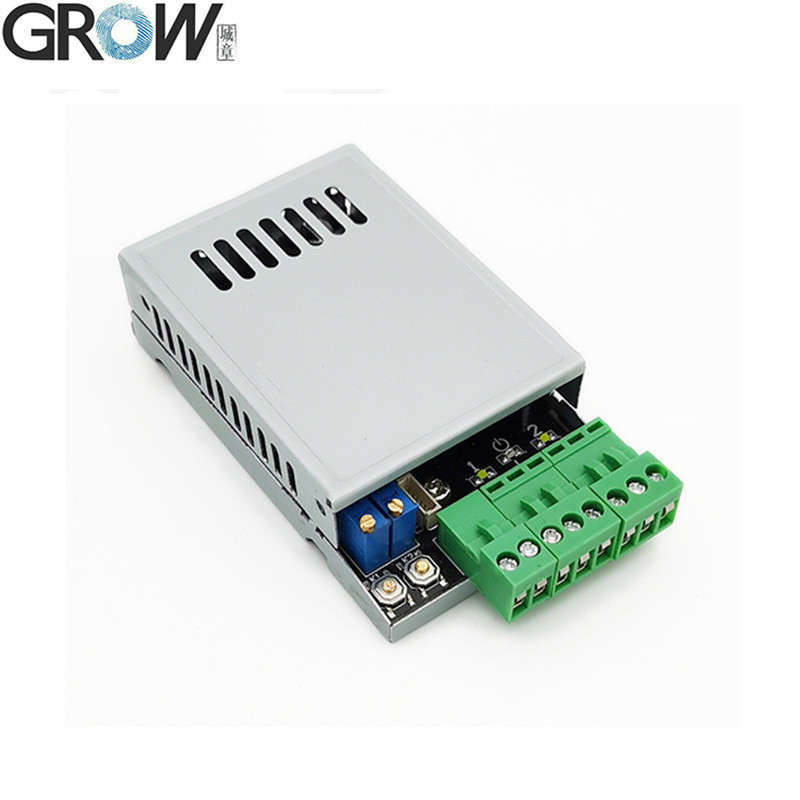

Parámetros técnicos
·P1: Fuente de alimentación:DC10V--30V
·P2: Salida:Relé ((Corrente máxima: 10A)
·P3: MX 1.0-6P Módulo de huellas dactilares (puede conectar R502, R502-A, R503)
·P4: MX 1.25-6P módulo de huellas dactilares (puede conectar R300,R301T,R302,R303,R303T,R305,R306,R307,R501)
·Corrente de espera: 6 mA ((DC12V)
·Capacidad de las huellas: 300 piezas
Instrucciones de operación
1. Botón SET ((K1-K2)
1.1 Impresión digital del administrador del registro:Presione el botón SET en breve,el sistema en estado de registro del administrador y el indicador de luz azul parpadean rápidamente,poner el mismo dedo con varias veces en el área de recolección de huellas dactilares hasta escuchar música significa registro de huellas dactilares exitoso. Las huellas dactilares se pueden registrar continuamente. Si no hay necesidad de añadir huellas dactilares, esperar unos segundos para salir.
1.2 Borrar las huellas dactilares:
1.2.1 Borrar las huellas dactilares de la posición del solo relé:Presione el botón SET correspondiente durante mucho tiempo, el indicador azul parpadeará rápidamente, escuchará un largo pitido "Di", aflojará el dedo,el indicador del relé se enciende y escucha música, significa que esta ubicación de las huellas dactilares del administrador y del usuario se borran;
1.2.2 Borrar todas las huellas dactilares de la posición del relé ((Volver al valor predeterminado de fábrica):Presione durante mucho tiempo cualquier botón SET para escuchar dos veces el pitido largo "Di", suelte el dedo, todas las luces del indicador encendidas,significa que la operación de inicialización fue exitosaDe vuelta al valor predeterminado de fábrica.
2.Registrar huella dactilar del usuario:Presione la huella dactilar del administrador durante unos 10 segundos hasta escuchar la música y la luz del indicador azul parpadeando rápidamente, lo que significa que puede agregar huella dactilar del usuario.Poner el mismo dedo del usuario con varias veces en el área de recolección de huellas dactilares hasta escuchar música significa registro de huellas dactilares exitoso. Las huellas dactilares se pueden registrar continuamente. Si no es necesario añadir huellas dactilares, esperar unos segundos para salir. (Nota:La ubicación de almacenamiento de la huella digital del usuario depende de la ubicación de almacenamiento de la huella digital del administrador; si la huella dactilar del administrador se almacena en el número 1 y en el número 2 al mismo tiempo, la huella dactilar del usuario se almacena en el número 1 por defecto.)
3.Eliminar huellas dactilares del usuario:Presione la huella dactilar del administrador durante unos 20 segundos hasta que se escuche "Di-" y música, significa que las huellas dactilares del usuario en esta ubicación se borran. (Nota:La ubicación de eliminación de la huella digital del usuario depende de la ubicación de almacenamiento de la huella digital del administrador. Si la huella digital del administrador se almacena en el número 1 y el número 2 al mismo tiempo, las huellas digitales del usuario en el número 1 se eliminarán por defecto.)
4.Instalar el tiempo de relevo:Rotar S1 o S2 para ajustar el tiempo de cierre del relevo de 0,5 a 60 segundos.el relé se activa cuando se pasa la huella digital, y luego el relé liberado cuando la huella dactilar pasó de nuevo, el relé operado y liberado circularmente.
5.Uso:Presione el dedo, el relé se cierra después de que la huella digital pasa, y el tiempo de cierre está determinado por S1 o S2.
Nota:
1. Todas las luces indicadoras están apagadas en estado de espera y las luces están encendidas en estado de funcionamiento;
2.Si desea cerrar la luz indicadora del módulo cuando está en el modo normalmente abierto, presione durante mucho tiempo cualquier botón SET para escuchar el pitido largo "Di" tres veces. Repita esta acción para abrir.

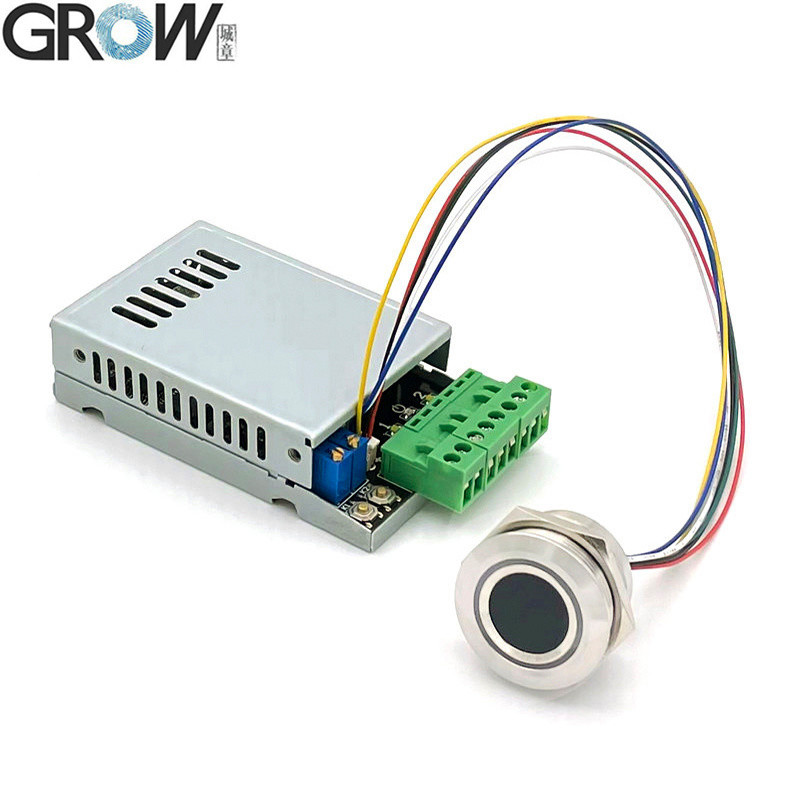

K220 puede utilizarse junto con el módulo de huellas dactilares R502, R502-A, R502-AW, R503

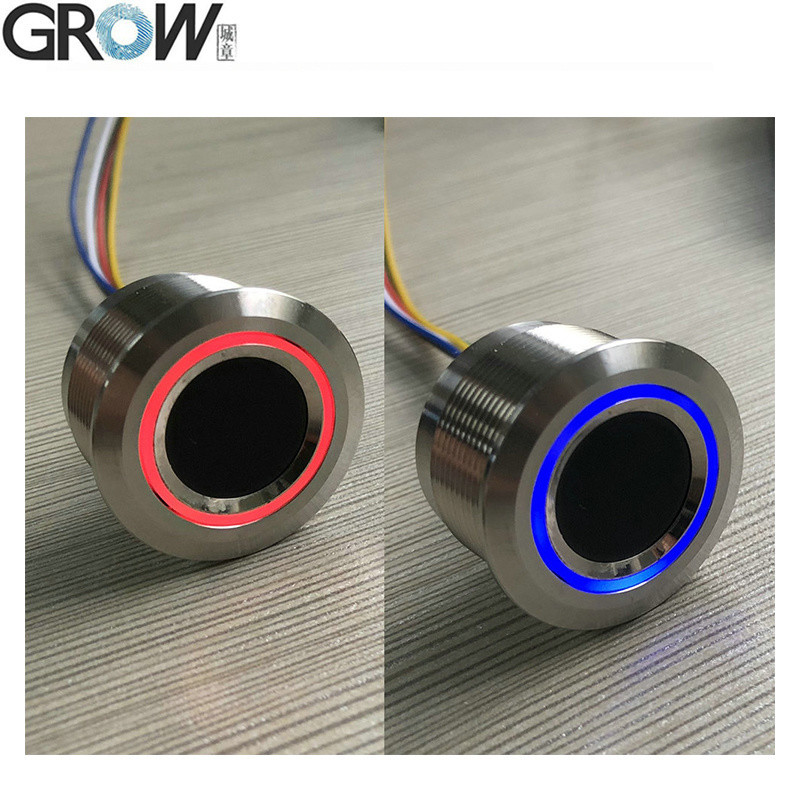

R503 Especificaciones
| Modelo |
R503 |
| El tipo |
Módulo de huellas digitales capacitivo |
| Interfaz |
UART ((TTL) |
| Resolución |
508 DPI |
| Válvula de tensión |
Dirección continua 3,3 V |
| Capacidad de las huellas dactilares |
200 |
| Repertorio de detección |
Se trata de un sistema de visualización de datos. |
| Corriente de trabajo |
20 mA |
| Corriente de espera |
Voltado de espera táctil típico: 3,3 V, corriente media: 2 uA |

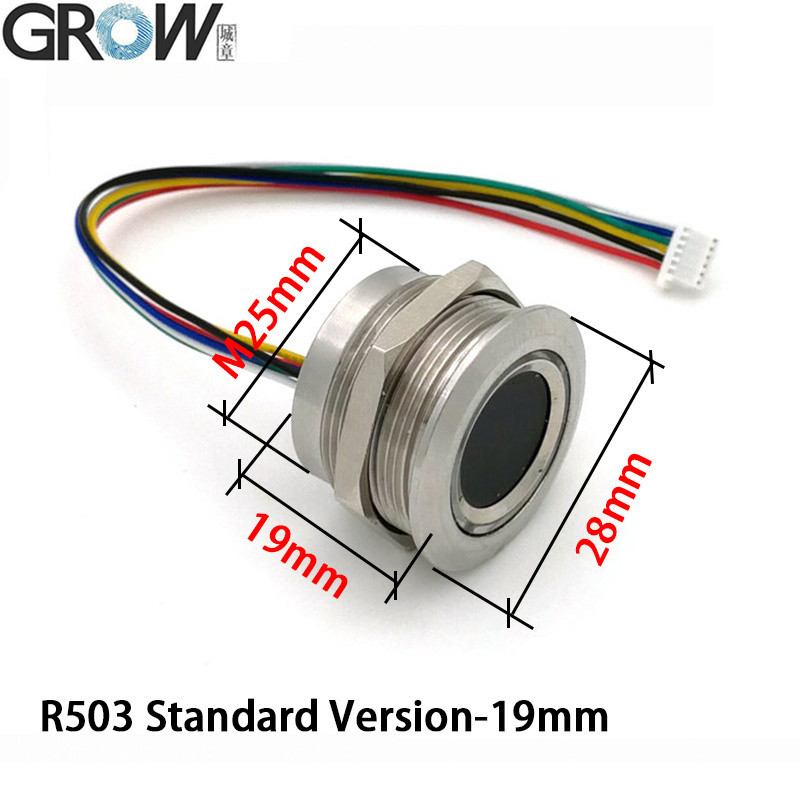

| Tamaño externo del módulo de huellas dactilares |
Diámetro 28 (mm) |
| Tamaño interno del módulo de huellas dactilares |
Diámetro 23,5 (mm) |
| Altura del módulo de huellas dactilares |
Las demás: |
| Área de recogida efectiva |
Diámetro 15,5 mm |
| Conector |
MX1.0-6Pin |
| Control de LED |
- Sí, es cierto. |
| Color LED |
Azul y Rojo |
| Velocidad de escaneo |
< 0,2 segundos |
| Velocidad de verificación |
< 0,3 segundos |
| Método de coincidencia |
1:1; 1:N |
| RFR |
≤ 1 por ciento |
| En el extremo |
≤ 0,001% |
| Medio ambiente de trabajo |
-20C --- 60C |
| Humedad de trabajo |
10 a 85% |
| Capacidad antiestática |
15 KV |
| Intensidad de la resistencia al abrasivo |
1 millón de veces |
| Tasa de transmisión de comunicaciones (UART): |
(9600 × N) bps, donde N = 1 ~ 12 ((N predeterminado = 6, es decir, 57600 bps) |
Archivos
·Proporcionar archivos de SDK de referencia gratuitos para Arduino, Android, Net, Windows, etc.
·Proporcionar un manual de usuario
Video de la operación K220 en Youtube:https://youtu.be/YQXeH9AGbco
Si necesita archivos SDK, por favor contáctenos.
