Descripción
1. Recolección de imágenes integrada y chip de algoritmo juntos, todo en uno
2La flexibilidad para adaptarse a las condiciones fue los dedos, ya sea dedos secos, dedos mojados, huellas de textura ligera dedos, y los dedos viejos, todos tienen una alta tasa de reconocimiento
3Las principales áreas de aplicación: pueden integrarse en una variedad de productos finales, tales como: control de acceso, asistencia, caja de seguridad
R503-M22 es el mismo que R503, sólo que el tamaño es diferente.
R503-M22 también puede trabajar con KS200,K202,K215,KL216,K219-A,K220,K236-A,KS220 tablero de control.
|
|
R503
|
R503-5V y R503-5V
|
Se aplicarán las siguientes medidas:
|
R503Pro
|
R503S y R503S
|
|
Fuente de alimentación
|
Dirección continua 3,3 V
|
5 V de corriente continua
|
Dirección continua 3,3 V
|
- ¿ Qué pasa?Dirección continua 3,3 V
El número de conexión será el siguiente:
|
Dirección continua 3,3 V
|
|
Array de detección
|
192*192 píxeles
|
192*192 píxeles
|
192*192 píxeles
|
192*192 píxeles
|
160*160 píxeles
|
|
Capacidad de las huellas dactilares
|
200
|
200
|
200
|
1500
|
150
|
|
Tamaño
|
M25
|
M25
|
M22 y M22
|
M25
|
M25
|
|

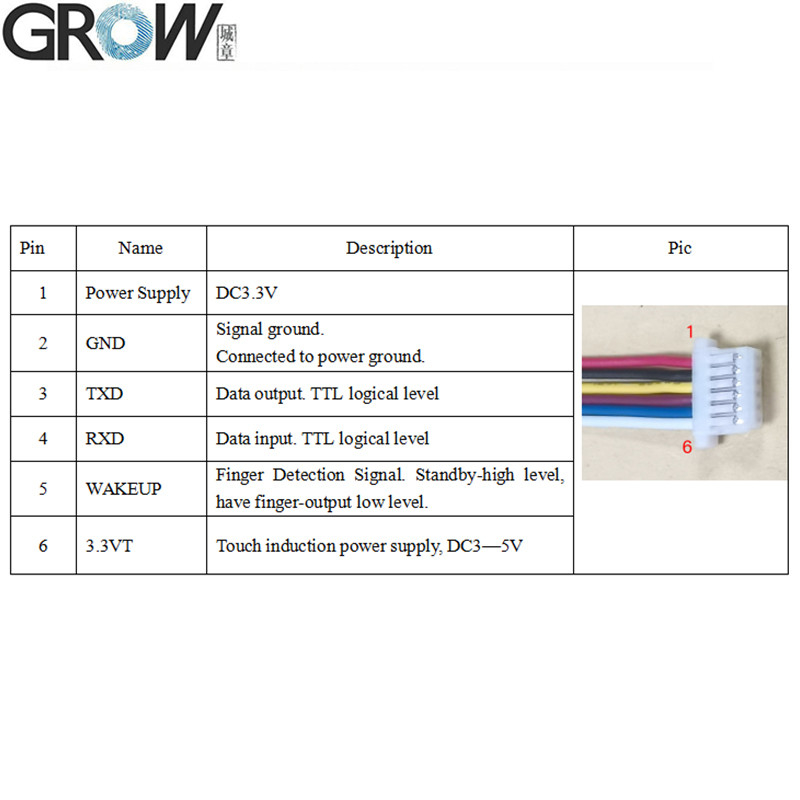

Conector
|
SH 1,0 mm 6 pines
|
MX 1,25 mm con 6 pines
|
SH 1,0 mm 6 pines
|
SH 1,0 mm 6 pines
|
SH 1,0 mm 6 pines
|
R503-M22 Especificaciones
|
Modelo
|
Se aplicarán las siguientes medidas:
|
|
El tipo
|
Módulo de huellas digitales capacitivo
|
|
Interfaz
|
UART ((TTL)
|
|
Resolución
|
508 DPI
|
|
Válvula de tensión
|
Dirección continua 3,3 V
|
|
Capacidad de las huellas dactilares
|
200
|
|
Repertorio de detección
|
Se trata de un sistema de visualización de datos.
|
|
Corriente de trabajo
|
20 mA
|
|
Corriente de espera
|
Voltado de espera táctil típico: 3,3 V, corriente media: 2 uA
|
|

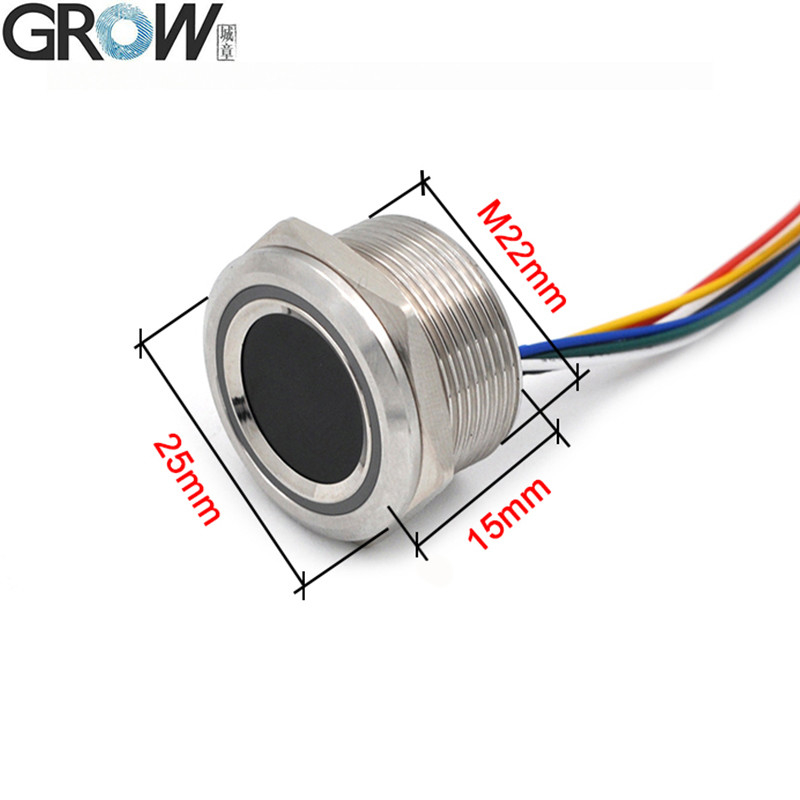

Tamaño externo del módulo de huellas dactilares
|
Diámetro 25 mm
|
|
Tamaño interno del módulo de huellas dactilares
|
Diámetro 22 (mm) ((M22)
|
|
Altura del módulo de huellas dactilares
|
Las demás:
|
|
Área de recogida efectiva
|
Diámetro 15,5 mm
|
|
Conector
|
Se aplicará el procedimiento siguiente:
|
|
Control de LED
|
- Sí, es cierto.
|
|
Color LED
|
RGB
|
|
Velocidad de escaneo
|
< 0,2 segundos
|
|
Velocidad de verificación
|
< 0,3 segundos
|
|
Método de coincidencia
|
1:1; 1:N
|
|
RFR
|
≤ 1 por ciento
|
|
En el extremo
|
≤ 0,001%
|
|
Medio ambiente de trabajo
|
-20C --- 60C
|
|
Humedad de trabajo
|
10 a 85%
|
|
Capacidad antiestática
|
15 KV
|
|
Intensidad de la resistencia al abrasivo
|
1 millón de veces
|
|
Tasa de transmisión de comunicaciones (UART):
|
(9600 × N) bps, donde N = 1 ~ 12 ((N predeterminado = 6, es decir, 57600 bps)
|
Archivos
·Proporcionar archivos SDK de referencia gratuitos para Arduino, Android, Net, Windows, etc.
·Proporcionar un manual de usuario
Puede descargar el manual de usuario R503 R503-M22 desde este enlace del sitio web:
El precio de exportación de los productos incluidos en la muestra fue el siguiente:
R503 Programa de ensayo:En el caso de los Estados miembros, el Consejo de Seguridad de la Unión Europea (CSUE) ha adoptado una resolución sobre la situación de los refugiados.
Si necesita archivos SDK, por favor contáctenos.
Alta resolución y reconocimiento rápido:El módulo de huellas dactilares R503-M22 utiliza un sensor de 192*192 píxeles con una resolución de imagen de 508 DPI para capturar más detalles de las huellas dactilares.rápido y eficiente.
Almacenamiento de gran capacidad:El R503-M22 tiene una capacidad de almacenamiento de 200 piezas, que puede satisfacer las necesidades de la mayoría de los escenarios de aplicación, como el sistema de control de acceso de huellas dactilares, el sistema de asistencia de tiempo de huellas dactilares, etc.
Métodos de búsqueda y coincidencia múltiple:El módulo de huellas dactilares R503-M22 admite la coincidencia tanto en el modo de comparación (1:1) como en el modo de búsqueda (1:N), lo que permite una identificación rápida y precisa de huellas dactilares en una amplia gama de escenarios de aplicación.

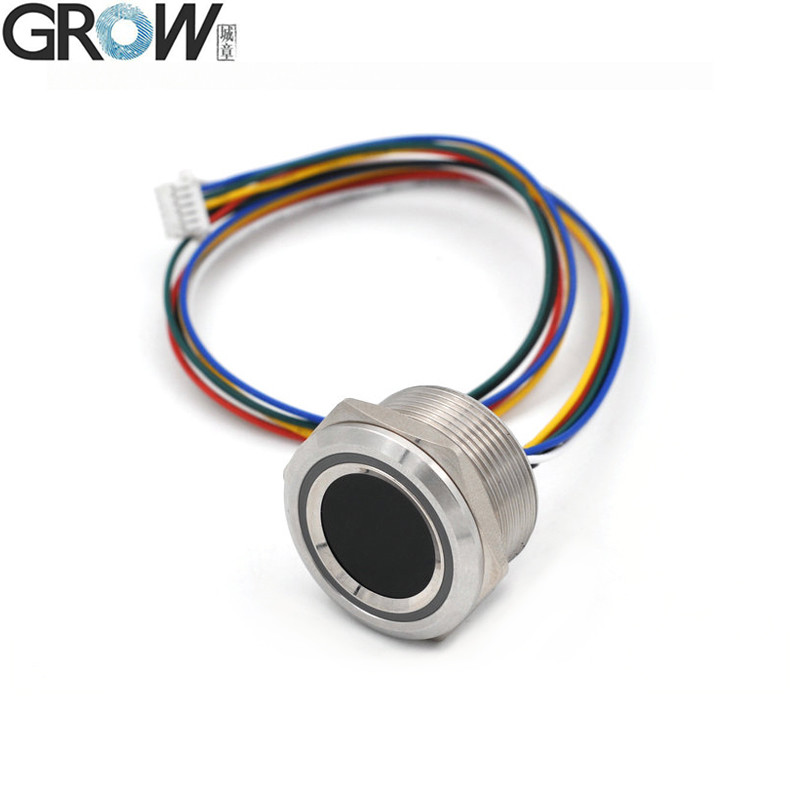

Impermeabilización y durabilidad:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosEsto garantiza la alta durabilidad y estabilidad del módulo en el uso a largo plazo.

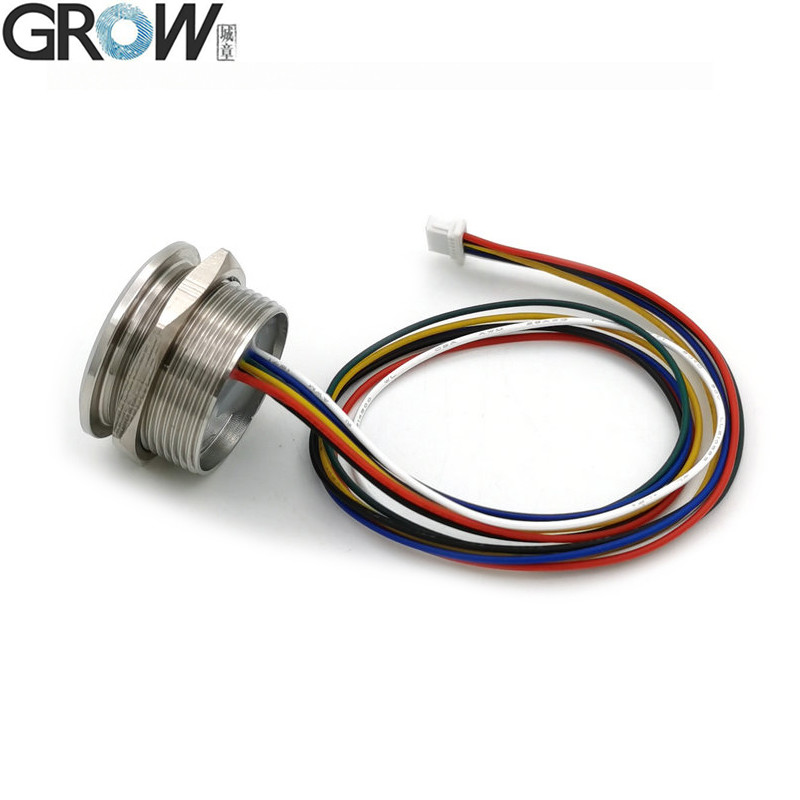

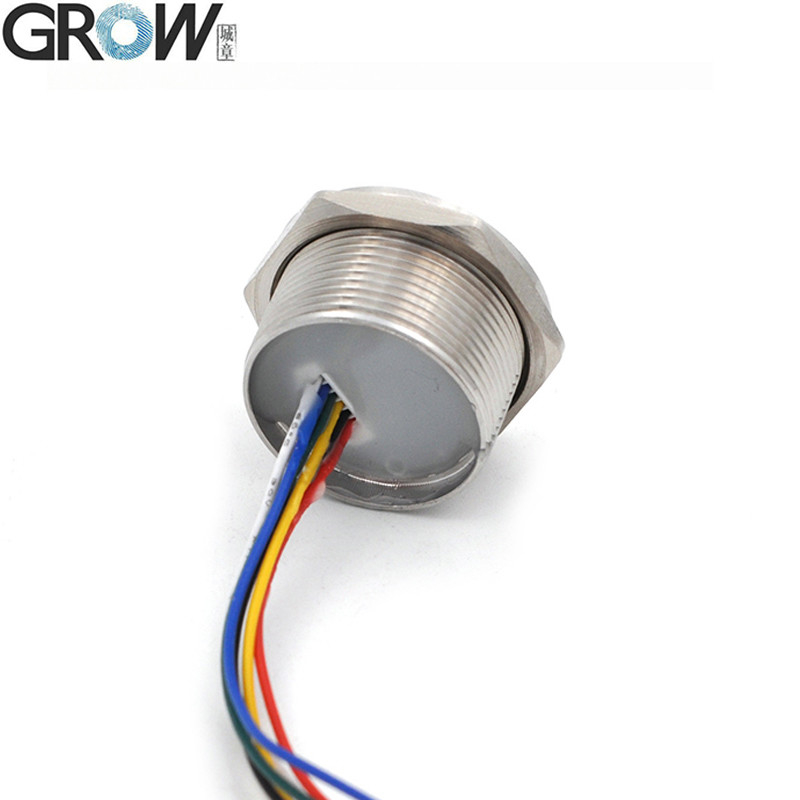

Fácil de instalarEl módulo de huellas dactilares R503-M22 adopta un diseño de hilo redondo con un diámetro de M22 y un interfaz de alambre moderado con una longitud de alambre de 20 cm, lo que facilita la instalación y conexión de los usuarios.Además, su tamaño compacto hace que el módulo sea fácil de integrar en varios dispositivos.
Capacidad de expansión flexible:El módulo de huellas dactilares R503-M22 admite una variedad de protocolos e interfaces de comunicación, como RS232 (nivel lógico TTL, 3.3V), etc.que es conveniente para los usuarios para llevar a cabo el desarrollo secundario y la expansiónAdemás, su chip de algoritmo incorporado hace que el módulo sea más eficiente y estable en el procesamiento de datos de huellas dactilares.

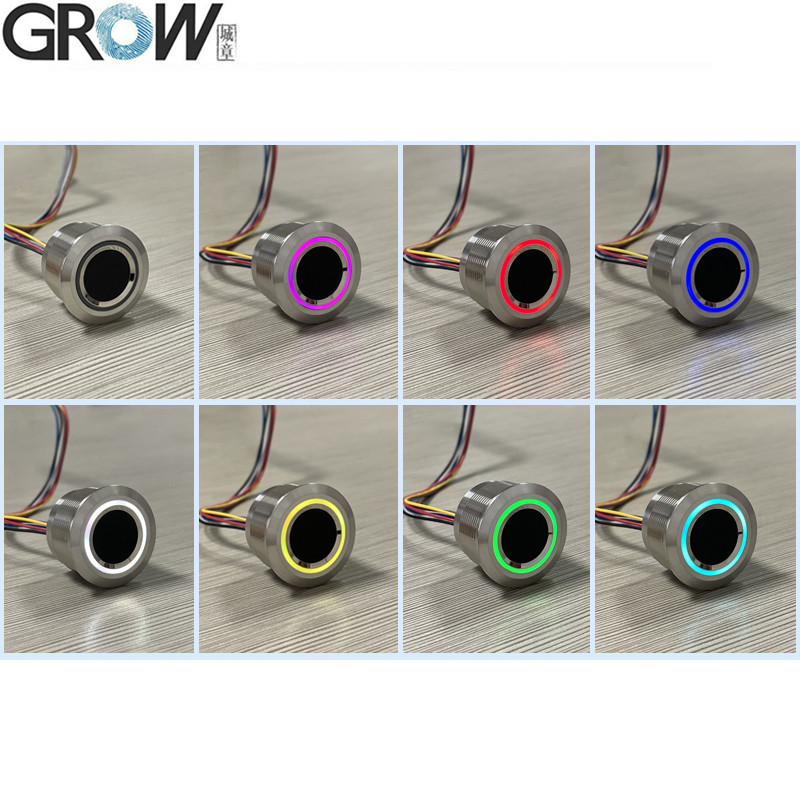

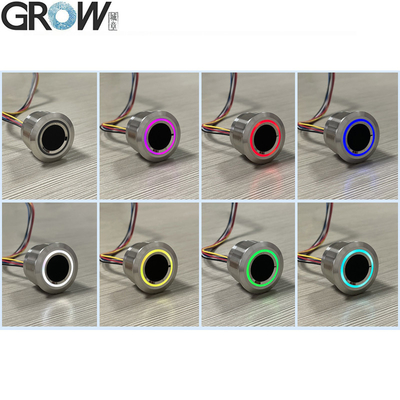

LED RGB:El módulo de huellas dactilares R503-M22 está equipado con un anillo de luz de colores, que puede ajustarse a diferentes colores de anillo de luz según los comandos,hacer el uso del módulo más conciso y claro
Nivel de seguridad elevado:El módulo de huellas dactilares R503-M22 adopta un algoritmo avanzado de reconocimiento de huellas dactilares con cinco niveles de seguridad (de bajo a alto: 1, 2, 3, 4, 5), una tasa de admisión falsa (FAR) extremadamente baja (< 0.001%) y la tasa de rechazo falso (FRR) (< 1.0%), lo que garantiza la exactitud y la seguridad del módulo en el proceso de reconocimiento.
Diseño de fuente de alimentación estable:Alimentado por DC +3.3V, el módulo tiene un diseño de fuente de alimentación estable que mantiene un rendimiento estable en una variedad de entornos.que ayuda a reducir el consumo de energía y la generación de calor del dispositivo.
