Descripción
1. Chip de recopilación de imágenes e algoritmo integrado, TODO en uno
2. La flexibilidad para adaptarse a las condiciones eran los dedos, ya sean dedos secos, dedos húmedos, dedos con huellas dactilares de textura ligera y dedos viejos, todos tienen una alta tasa de reconocimiento
3. Las principales áreas de aplicación: se pueden integrar en una variedad de productos finales, tales como: control de acceso, asistencia, caja de seguridad

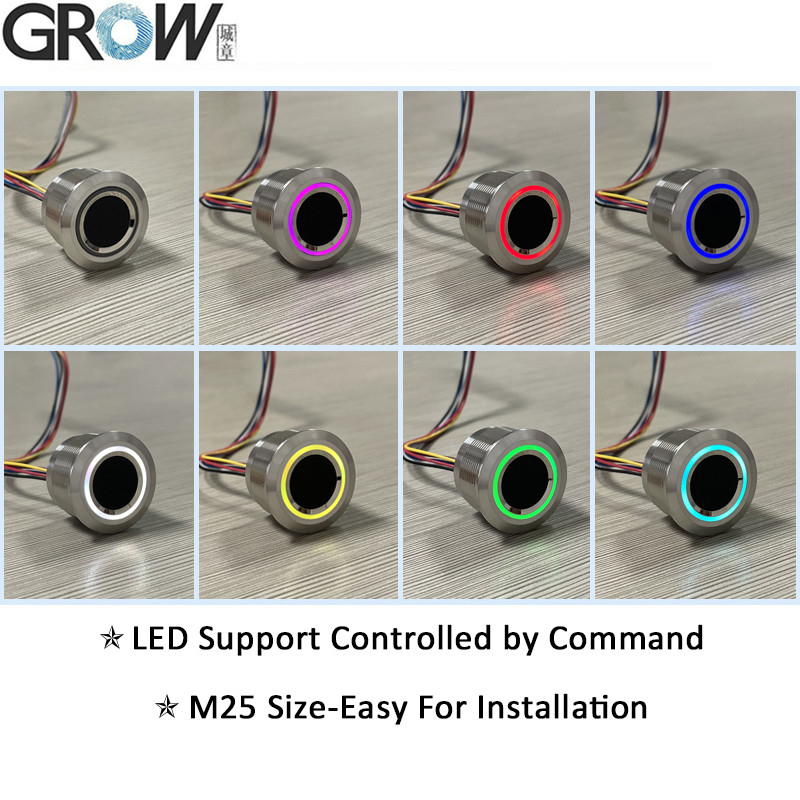

Módulo de huellas dactilares R503 con luz indicadora de anillo RGB, el LED se puede controlar por comando.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Fuente de alimentación
|
CC 3.3V
|
CC 5V
|
CC 3.3V
|
UART:
CC 3.3V
USB: CC 5V
|
CC 3.3V
|
|
Matriz de detección
|
192*192 Píxeles
|
192*192 Píxeles
|
192*192 Píxeles
|
192*192 Píxeles
|
160*160 Píxeles
|
|
Capacidad de huellas dactilares
|
200
|
200
|
200
|
1500
|
150
|
|
Tamaño
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Conector
|
SH 1.0mm 6 pines
|
MX 1.25mm 6 pines
|
SH 1.0mm 6 pines
|
SH 1.0mm 6 pines
|
SH 1.0mm 6 pines
|
Especificaciones R503
|
Modelo
|
R503
|
|
Tipo
|
Módulo de huellas dactilares capacitivo
|
|
Interfaz
|
UART(TTL)
|
|
Resolución
|
508 DPI
|
|
Voltaje
|
CC 3.3V
|
|
Capacidad de huellas dactilares
|
200
|
|
Matriz de detección
|
192*192 píxeles
|
|
Corriente de trabajo
|
20mA
|
|
Corriente en espera
|
Voltaje típico de espera táctil: 3.3V, Corriente promedio: 2uA
|
|

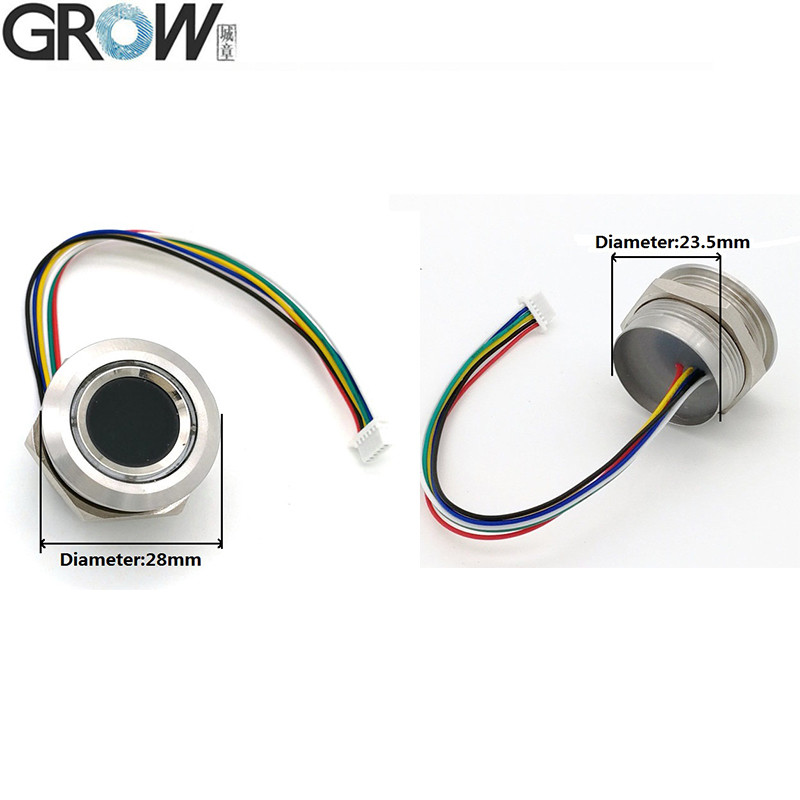

Tamaño externo del módulo de huellas dactilares
|
Diámetro 28 (mm)
|
|
Tamaño interno del módulo de huellas dactilares
|
Diámetro 25 (mm) (M25)
|
|
Altura del módulo de huellas dactilares
|
19 (mm)
|
|
Área de recopilación efectiva
|
Diámetro 15.5 (mm)
|
|

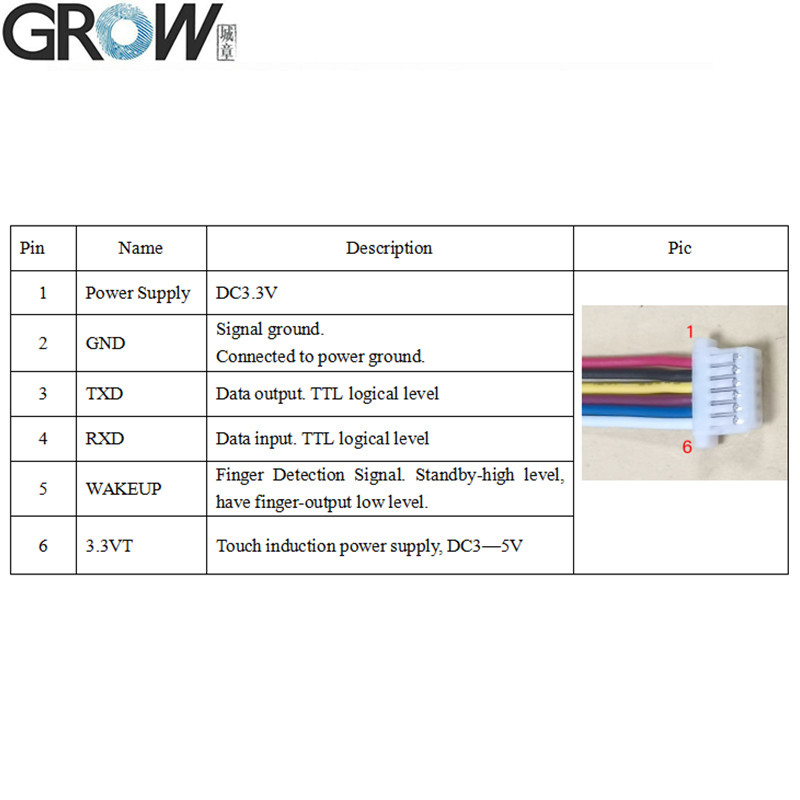

Conector
|
SH1.0-6Pin
|
|
Control LED
|
SÍ
|
|
Color del LED
|
RGB
|
|
Velocidad de escaneo
|
< 0.2 segundos
|
|
Velocidad de verificación
|
< 0.3 segundos
|
|
Método de coincidencia
|
1:1; 1:N
|
|
FRR
|
≤1%
|
|
FAR
|
≤0.001%
|
|
Entorno de trabajo
|
-20C ---60C
|
|
Humedad de trabajo
|
10-85%
|
|
Capacidad antiestática
|
15KV
|
|
Intensidad de resistencia a la abrasión
|
1 millón de veces
|
|
Velocidad de transmisión de comunicaciones (UART):
|
(9600 × N) bps donde N = 1 ~ 12 (predeterminado N = 6, es decir, 57600bps)
|
Archivos
·Proporcionar archivos SDK de referencia gratuitos para Arduino, Android, .Net, Windows, etc.
·Proporcionar manual de usuario
Puede descargar el manual de usuario R503 desde este enlace del sitio web:
https://hzgrow.en.made-in-china.com
Video de demostración de la operación del programa de prueba R503 en Youtube: https://youtu.be/eD2xtwCWOmQ
Si necesita archivos SDK, contáctenos.
Biometría superior:El módulo de huellas dactilares R503 adopta tecnología avanzada de identificación de huellas dactilares capacitiva, que recopila datos de huellas dactilares a través de una matriz de micro-condensadores. Cuando se presiona el dedo, las crestas y valles del dedo generan diferentes capacitancias diminutas entre la epidermis y el chip, y el chip mide estos cambios para obtener información de huellas dactilares, lo que permite un desbloqueo rápido y mejora la experiencia del usuario.
Precisión:Con una resolución de imagen de hasta 508 ppp y 192*192 píxeles de imagen, el módulo de huellas dactilares R503 puede capturar las características sutiles de las huellas dactilares, lo que garantiza la precisión de la identificación. Su tasa de reconocimiento falso es extremadamente baja y casi insignificante, lo que evita el acceso no autorizado.
Durabilidad y estabilidad:El módulo de huellas dactilares R503 puede funcionar normalmente en entornos relativamente hostiles, incluidas condiciones climáticas extremas como frío y calor extremos. Su rango de temperatura de funcionamiento es de -20 ℃ a 45 ℃, y el rango de humedad relativa es del 10% HR a 85% HR (sin condensación). Al mismo tiempo, la vida útil del módulo de huellas dactilares R503 puede alcanzar más de un millón de toques, lo que garantiza la estabilidad y confiabilidad en diferentes entornos. Los usuarios pueden usarlo durante mucho tiempo sin preocuparse por la degradación del rendimiento o los daños.
Conectividad multi-dispositivo:El módulo de huellas dactilares R503 es compatible con múltiples sistemas operativos, como Arduino, Android, Windows, Linux, etc., y puede adaptarse fácilmente a la mayoría de los dispositivos del mercado.
Protección de datos de huellas dactilares:Como el módulo de huellas dactilares R503 está diseñado para recopilar información confidencial, la seguridad es de suma importancia. La configuración de seguridad de cinco niveles y la tecnología de protección de datos pueden evitar que las imágenes de huellas dactilares sean robadas o reconstruidas.
Bajo consumo de energía:Bajo suministro de energía, todo el circuito generalmente está apagado, y la función de detección de dedos del módulo se utiliza para encender toda la máquina.
