Descripción
1. Recolección de imágenes integrada y chip de algoritmo juntos, todo en uno
2La flexibilidad para adaptarse a las condiciones fue los dedos, ya sea dedos secos, dedos mojados, huellas de textura ligera dedos, y los dedos viejos, todos tienen una alta tasa de reconocimiento
3Las principales áreas de aplicación: pueden integrarse en una variedad de productos finales, tales como: control de acceso, asistencia, caja de seguridad

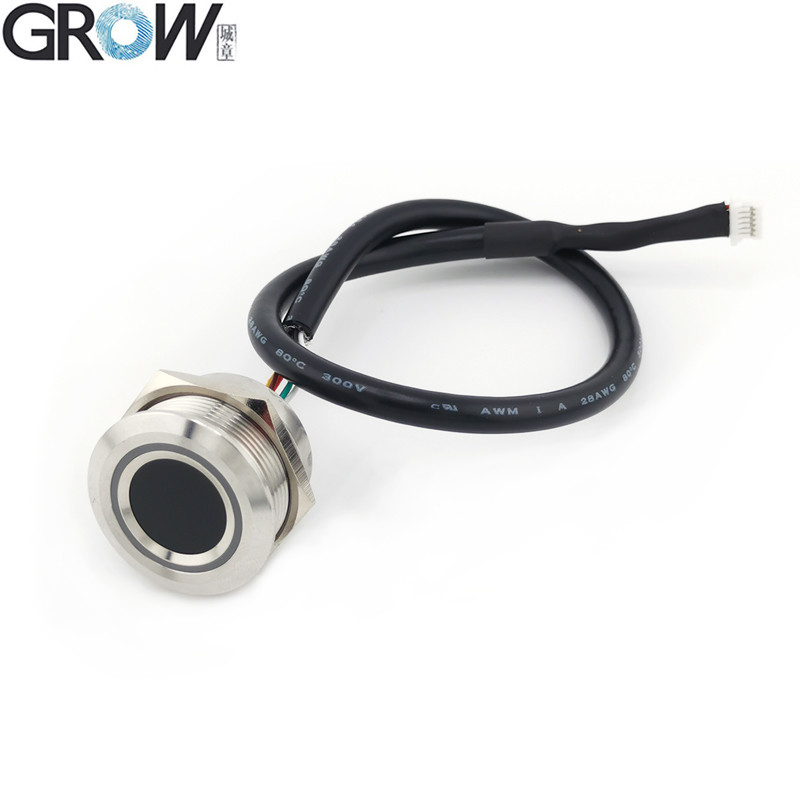

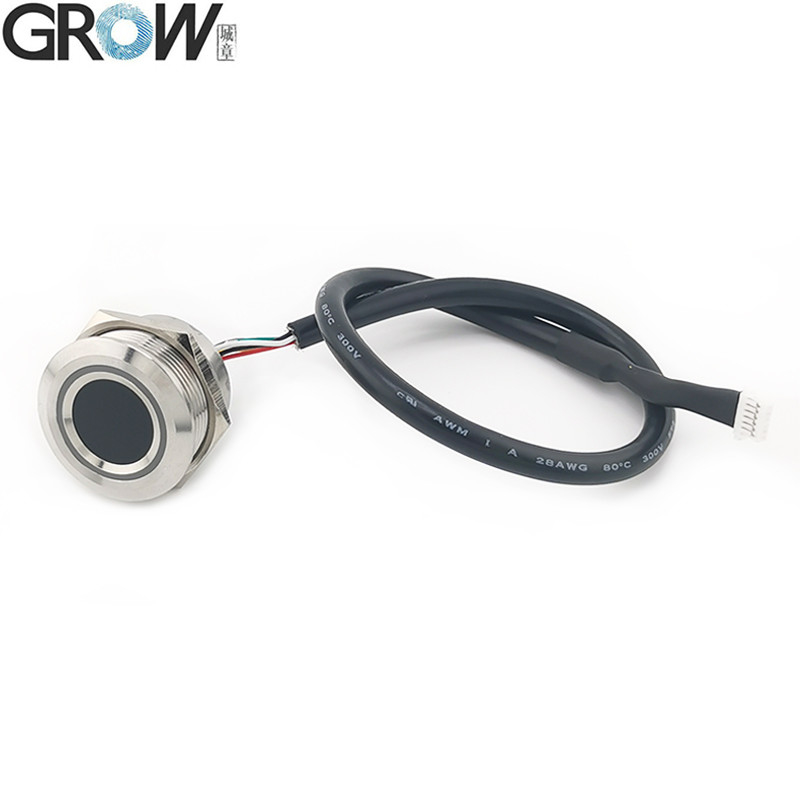

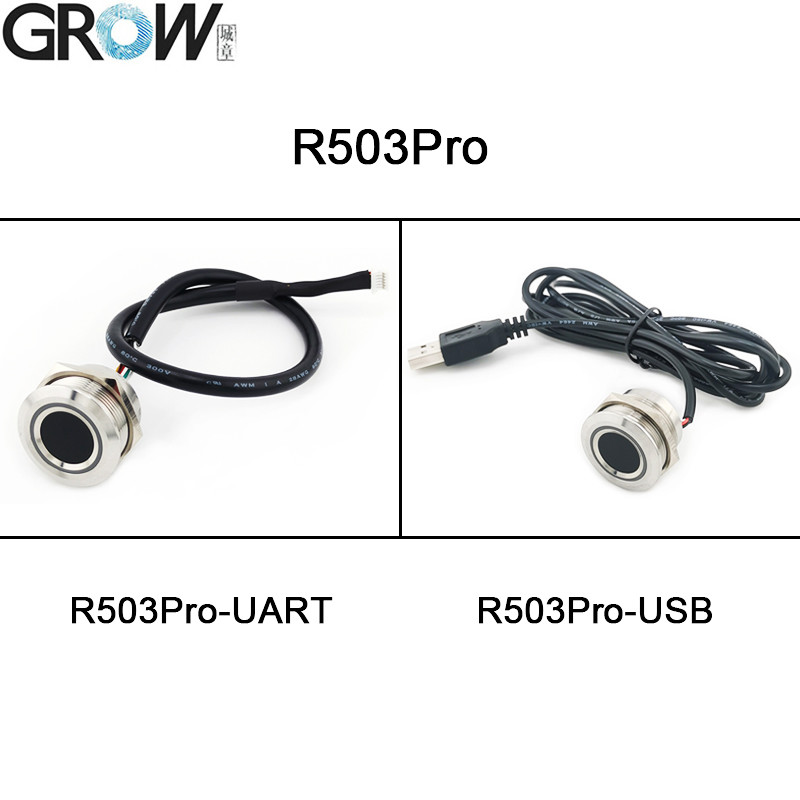

El módulo de huellas dactilares R503Pro tiene el tipo R503Pro-UART y R503Pro-USB.
|
|
R503
|
R503-5V y R503-5V
|
Se aplicarán las siguientes medidas:
|
R503Pro
|
R503S y R503S
|
|
Fuente de alimentación
|
Dirección continua 3,3 V
|
5 V de corriente continua
|
Dirección continua 3,3 V
|
- ¿ Qué pasa?Dirección continua 3,3 V
El número de conexión será el siguiente:
|
Dirección continua 3,3 V
|
|
Array de detección
|
192*192 píxeles
|
192*192 píxeles
|
192*192 píxeles
|
192*192 píxeles
|
160*160 píxeles
|
|
Capacidad de las huellas dactilares
|
200
|
200
|
200
|
1500
|
150
|
|
Tamaño
|
M25
|
M25
|
M22 y M22
|
M25
|
M25
|
|

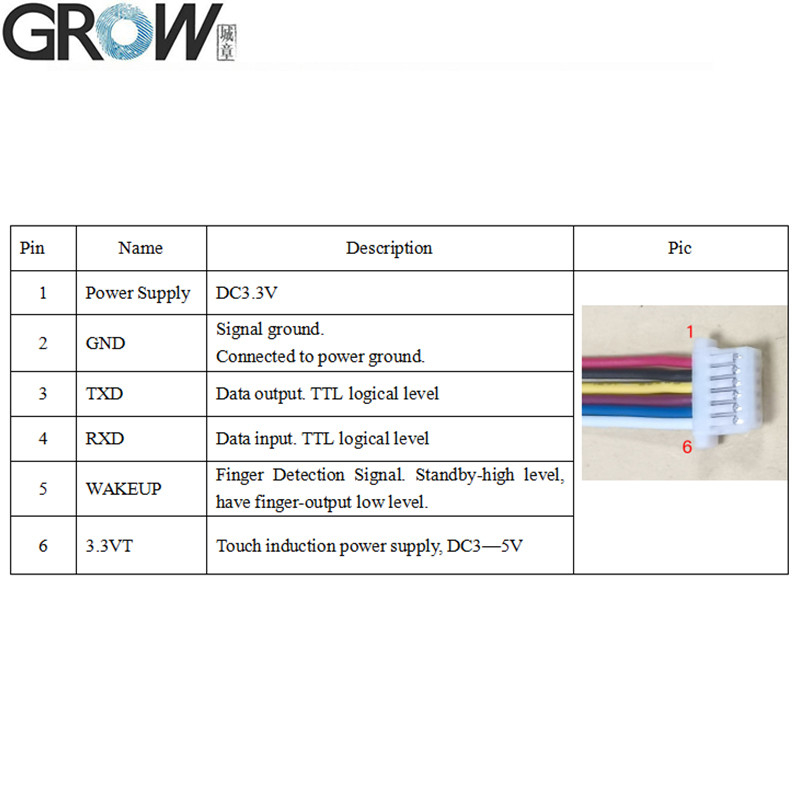

Conector
|
SH 1,0 mm 6 pines
|
MX 1,25 mm con 6 pines
|
SH 1,0 mm 6 pines
|
SH 1,0 mm 6 pines
|
SH 1,0 mm 6 pines
|
R503 Especificaciones
|
Modelo
|
R503Pro
|
|
El tipo
|
Módulo de huellas digitales capacitivo
|
|
Interfaz
|
UART (TTL) /USB
|
|
Resolución
|
508 DPI
|
|
Válvula de tensión
|
R503Pro-UART: CC 3.3V R503Pro-USB: CC 5V
|
|
Capacidad de las huellas dactilares
|
200
|
|
Repertorio de detección
|
Se trata de un sistema de visualización de datos.
|
|
Corriente de trabajo
|
20 mA
|
|
Corriente de espera
|
Voltado de espera táctil típico: 3,3 V, corriente media: 2 uA
|
|
Tamaño externo del módulo de huellas dactilares
|
Diámetro 28 (mm)
|
|
Tamaño interno del módulo de huellas dactilares
|
Diámetro 25 (mm) (M25)
|
|
Altura del módulo de huellas dactilares
|
Las demás:
|
|
Área de recogida efectiva
|
Diámetro 15,5 mm
|
|
Conector
|
Se aplicará el procedimiento siguiente:
|
|
Control de LED
|
- Sí, es cierto.
|
|
Color LED
|
RGB
|
|
Velocidad de escaneo
|
< 0,2 segundos
|
|
Velocidad de verificación
|
< 0,3 segundos
|
|
Método de coincidencia
|
1:1; 1:N
|
|
RFR
|
≤ 1 por ciento
|
|
En el extremo
|
≤ 0,001%
|
|
Medio ambiente de trabajo
|
-20C --- 60C
|
|
Humedad de trabajo
|
10 a 85%
|
|
Capacidad antiestática
|
15 KV
|
|
Intensidad de la resistencia al abrasivo
|
1 millón de veces
|
|
Tasa de transmisión de comunicaciones (UART):
|
(9600 × N) bps, donde N = 1 ~ 12 ((N predeterminado = 6, es decir, 57600 bps)
|
Archivos
·Proporcionar archivos SDK de referencia gratuitos para Arduino, Android, Net, Windows, etc.
·Proporcionar un manual de usuario
El video de R503Pro en Youtube:En la actualidad, el número de personas afectadas por el virus se ha incrementado en más de un millón.
Si necesita archivos SDK, por favor contáctenos.
Interfaces de comunicación múltipleEl sensor de huellas dactilares R503Pro proporciona interfaces de comunicación USB y TTL para una fácil conexión y transferencia de datos con diferentes dispositivos.
Voltado de alimentación:DC 3.3V para la versión R503Pro-UART y DC 5V para la versión R503Pro-USB.
Capacidad de huellas dactilares:El sensor de huellas dactilares R503Pro ha sido actualizado del sensor de huellas dactilares R503, con una capacidad de huellas dactilares de 1500 piezas.
En modo de espera de baja potencia:Para el escenario en el que se necesita realizar el estado de espera de baja potencia, el host puede cortar la energía principal del módulo (no puede cortar la energía sensible al tacto).se emitirá una señal en la señal IRQ, y luego el host puede encender el módulo para ejecutar el proceso de identificación de huellas dactilares.

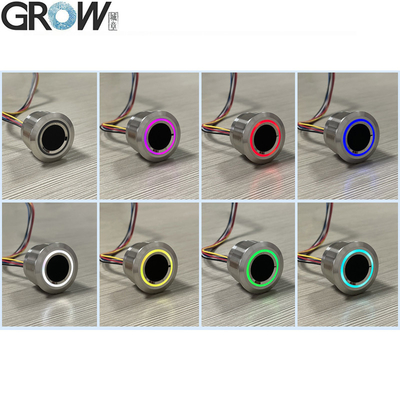

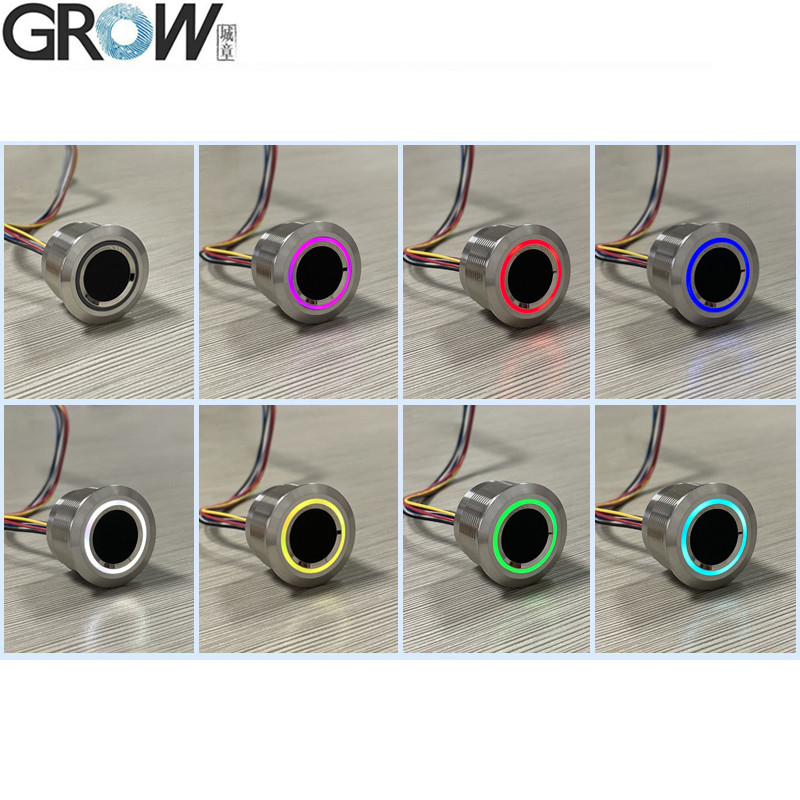

LED RGB:El sensor de huellas dactilares R503Pro agrega una luz de color ciclista de 3 colores y una luz de color ciclista de 7 colores, y la interfaz está disponible en opciones USB y TTL, lo que facilita aún más la aplicación.
La versatilidad:El sensor de huellas dactilares R503Pro se utiliza ampliamente en el sistema de control de acceso, sistema de asistencia, autenticación de seguridad y otros campos.puede lograr una función de identificación rápida y precisa de huellas dactilares para mejorar la seguridad y la comodidad.
