Descripción
1. Recolección de imágenes integrada y chip de algoritmo juntos, todo en uno
2La flexibilidad para adaptarse a las condiciones fue los dedos, ya sea dedos secos, dedos mojados, huellas de textura ligera dedos, y los dedos viejos, todos tienen una alta tasa de reconocimiento
3Las principales áreas de aplicación: pueden integrarse en una variedad de productos finales, tales como: control de acceso, asistencia, caja de seguridad
|
|
R503
|
R503-5V y R503-5V
|
Se aplicarán las siguientes medidas:
|
R503Pro
|
R503S y R503S
|
|
Fuente de alimentación
|
Dirección continua 3,3 V
|
5 V de corriente continua
|
Dirección continua 3,3 V
|
- ¿ Qué pasa?
Dirección continua 3,3 V
El número de conexión será el siguiente:
|
Dirección continua 3,3 V
|
|
Array de detección
|
192*192 píxeles
|
192*192 píxeles
|
192*192 píxeles
|
192*192 píxeles
|
160*160 píxeles
|
|
Capacidad de las huellas dactilares
|
200
|
200
|
200
|
1500
|
150
|
|
Tamaño
|
M25
|
M25
|
M22 y M22
|
M25
|
M25
|
|
Conector
|
SH 1,0 mm 6 pines
|
MX 1,25 mm con 6 pines
|
SH 1,0 mm 6 pines
|
SH 1,0 mm 6 pines
|
SH 1,0 mm 6 pines
|

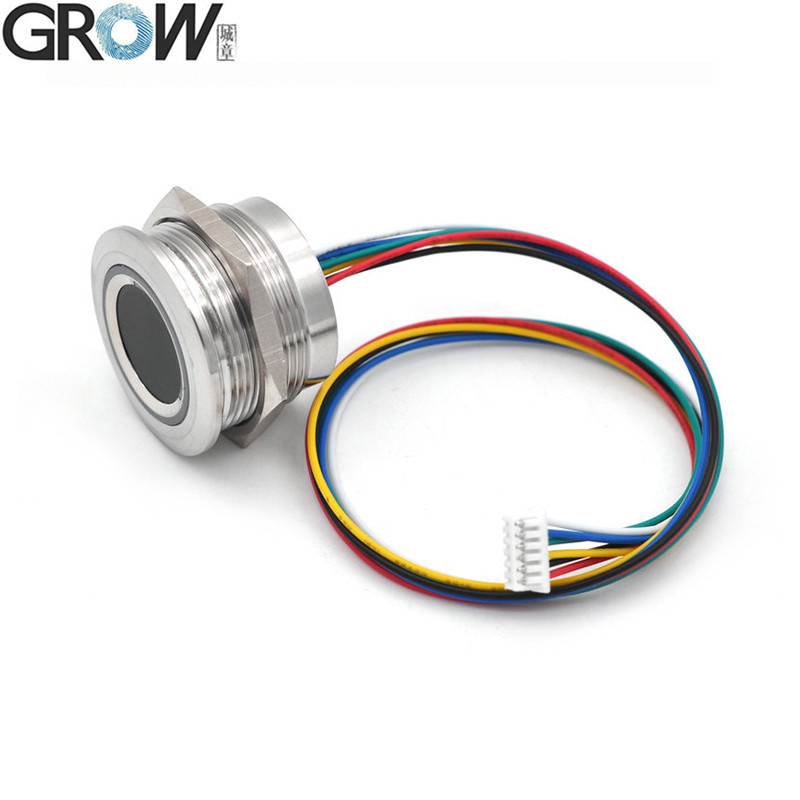

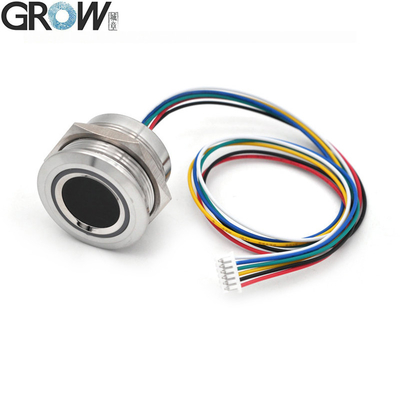

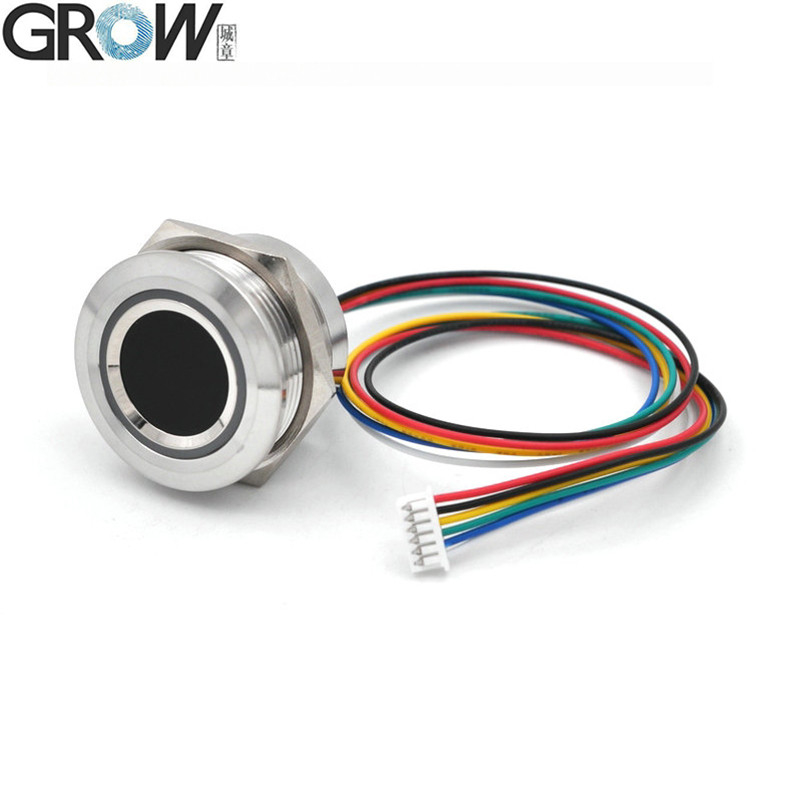

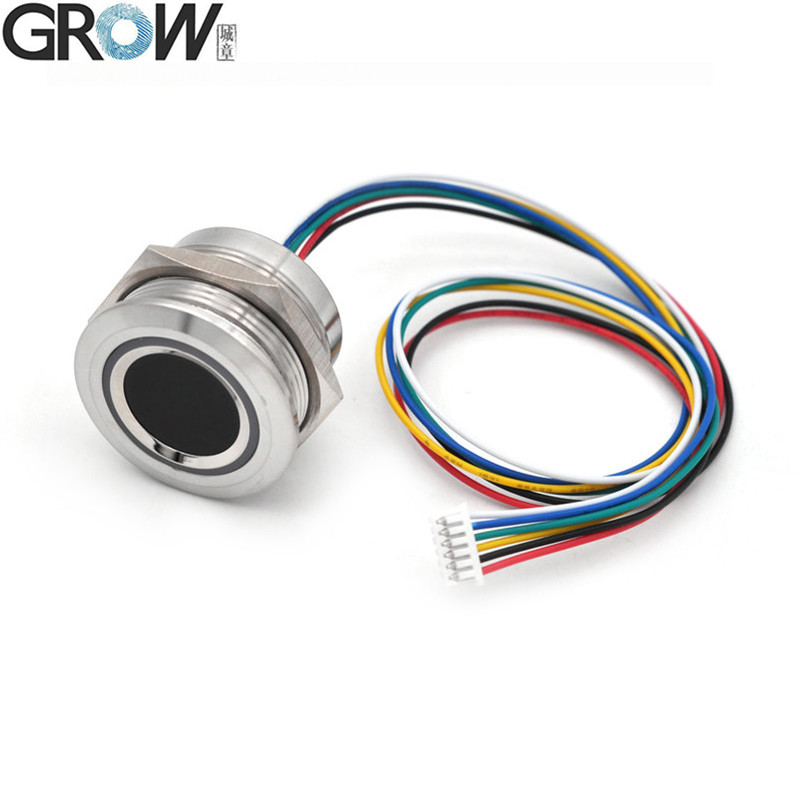

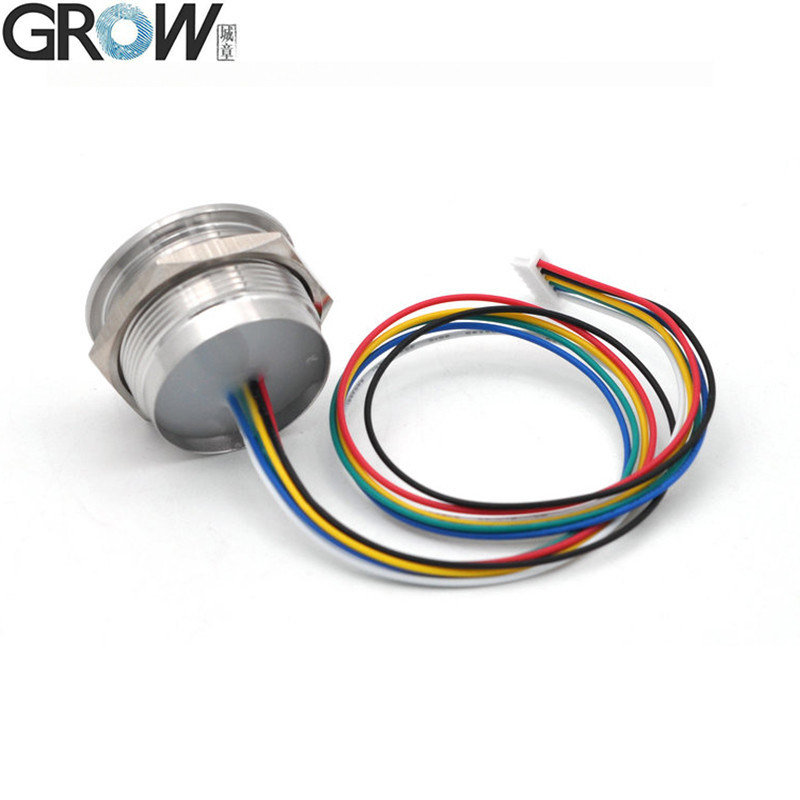

R503-5V Especificaciones
|
Modelo
|
R503-5V y R503-5V
|
|
El tipo
|
Módulo de huellas digitales capacitivo
|
|
Interfaz
|
UART ((TTL)
|
|
Resolución
|
508 DPI
|
|
Válvula de tensión
|
5 V de corriente continua
|
|
Capacidad de las huellas dactilares
|
200
|
|
Repertorio de detección
|
Se trata de un sistema de visualización de datos.
|
|
Corriente de trabajo
|
20 mA
|
|
Corriente de espera
|
Voltado de espera táctil típico: 3,3 V, corriente media: 2 uA
|
|
Tamaño externo del módulo de huellas dactilares
|
Diámetro 28 (mm)
|
|
Tamaño interno del módulo de huellas dactilares
|
Diámetro 25 (mm) (M25)
|
|
Altura del módulo de huellas dactilares
|
Las demás:
|
|
Área de recogida efectiva
|
Diámetro 15,5 mm
|
|

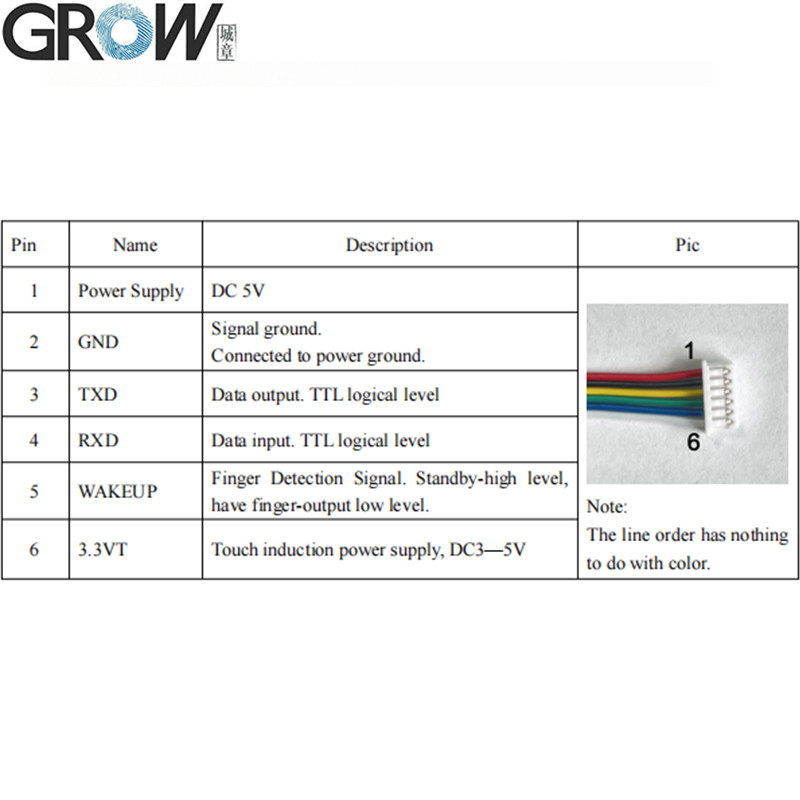

Conector
|
MX1.25-6Pin
|
|
Control de LED
|
- Sí, es cierto.
|
|
Color LED
|
RGB
|
|
Velocidad de escaneo
|
< 0,2 segundos
|
|
Velocidad de verificación
|
< 0,3 segundos
|
|
Método de coincidencia
|
1:1; 1:N
|
|
RFR
|
≤ 1 por ciento
|
|
En el extremo
|
≤ 0,001%
|
|
Medio ambiente de trabajo
|
-20C --- 60C
|
|
Humedad de trabajo
|
10 a 85%
|
|
Capacidad antiestática
|
15 KV
|
|
Intensidad de la resistencia al abrasivo
|
1 millón de veces
|
|
Tasa de transmisión de comunicaciones (UART):
|
(9600 × N) bps, donde N = 1 ~ 12 ((N predeterminado = 6, es decir, 57600 bps)
|
Nota:
1. R503-5V: IP65 A prueba de agua

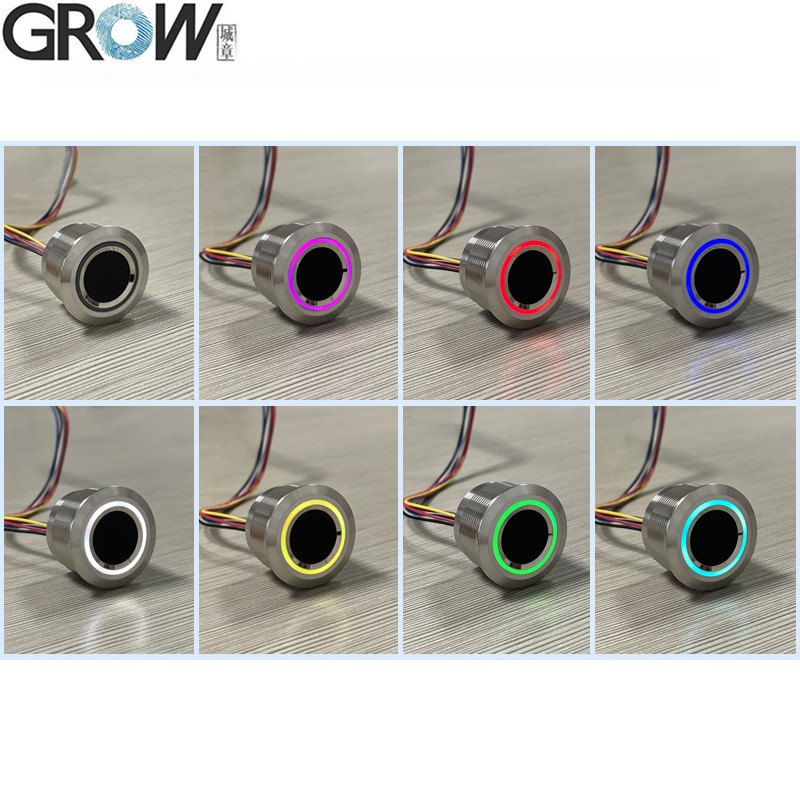

2. Color LED RGB, tiene 7 colores que se pueden controlar por comando.
3El R503-5V no es compatible con todas las placas de control de GROW.
Archivos
·Proporcionar archivos SDK de referencia gratuitos para Arduino, Android, Net, Windows, etc.
·Proporcionar un manual de usuario
Puede descargar el manual de usuario de R503-5V desde este enlace del sitio web:
El precio de exportación de los productos incluidos en la muestra fue el siguiente:
R503 Programa de ensayo:En el caso de los Estados miembros, el Consejo de Seguridad de la Unión Europea (CSUE) ha adoptado una resolución sobre la situación de los refugiados.
Si necesita archivos SDK, por favor contáctenos.
¿De qué se trata la tecnología del módulo de huellas dactilares FPC?
El módulo de huellas dactilares es el componente central del bloqueo de huellas dactilares, instalado en dispositivos como el control de acceso de huellas dactilares o el disco duro, el teléfono móvil, etc.,utilizado para completar el módulo de adquisición y reconocimiento de huellas dactilaresEl módulo de huellas dactilares está compuesto principalmente por un módulo de adquisición de huellas dactilares, un módulo de reconocimiento de huellas dactilares y un módulo de función extendida (como el módulo de accionamiento de bloqueo).El módulo de huellas dactilares FPC es su componente importante.
El módulo de huellas dactilares FPC se puede dividir según su método de reconocimiento de huellas dactilares:
1. Módulo óptico de huellas dactilares, que se basa en el principio de refracción y reflexión de la luz para identificar las huellas dactilares;
2.Módulo de huellas dactilares de la capacidad, que recoge las huellas dactilares por el cambio de valor de la capacidad;
3.Módulo de huellas dactilares de RF (módulo de huellas dactilares de rasguño), utilizando señal de RF de rastreo para detectar el patrón.
Principio del módulo de huellas dactilares FPC:
1.módulo óptico de huellas dactilares, el uso del principio de refracción y reflexión de la luz, luz desde la parte inferior del prisma hasta el prisma y a través del disparo del prisma,luz disparada en la superficie de las huellas dactilares huellas dactilares líneas desiguales en el ángulo de refracción y reflexión de vuelta a la luz no será el mismo, CMOS o dispositivo óptico CCD se recogerá en el grado de brillo diferente de la información de la imagen, las huellas dactilares en la finalización de la recolección.
2. módulo de huellas dactilares de semiconductores, ya sea capacitivo o inductivo, el principio es similar, en una pieza de miles de dispositivos semiconductores integrados en la placa,el dedo colocado en su composición de la capacidad (inductancia) del otro lado, debido a la desigualdad de los planos de los dedos, los golpes y golpes en contacto con la placa de la distancia real entre el tamaño de la diferente, la formación de la capacidad/valor de inductancia.El valor de la capacitancia/inductancia será diferente, y el equipo resumirá los diferentes valores recogidos de acuerdo con este principio, y se completará la recogida de huellas dactilares.
3.Módulo de huellas dactilares de RF, que utiliza tecnología biológica de identificación de huellas dactilares de RF, a través del propio sensor para emitir un rastro de señal de RF,penetran en la epidermis del dedo para controlar la capa interna de la textura, con el fin de obtener la mejor imagen de huellas dactilares.que elimina fundamentalmente el problema de las huellas dactilares artificiales.
