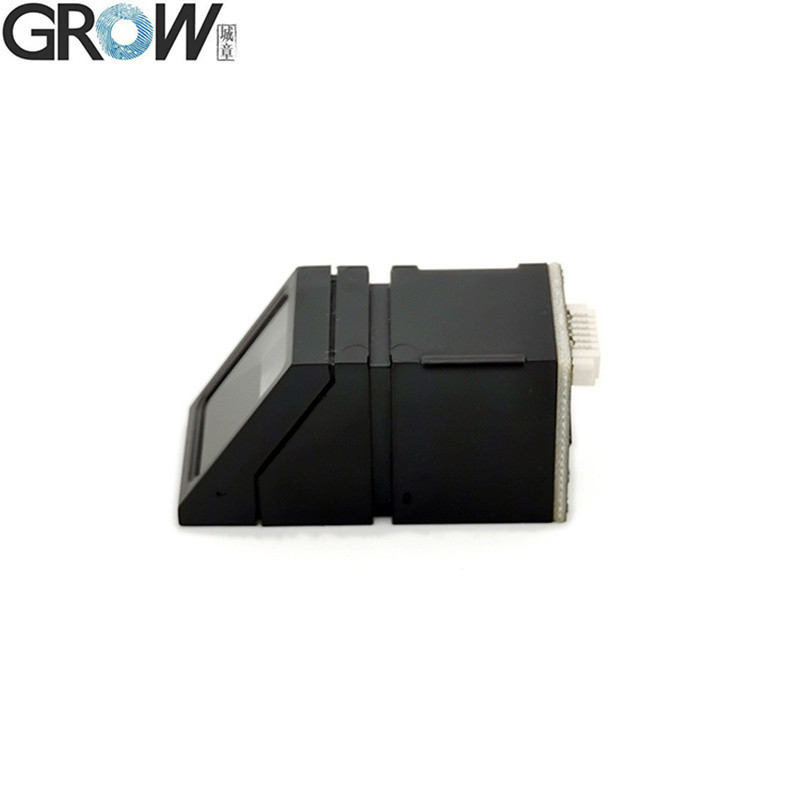

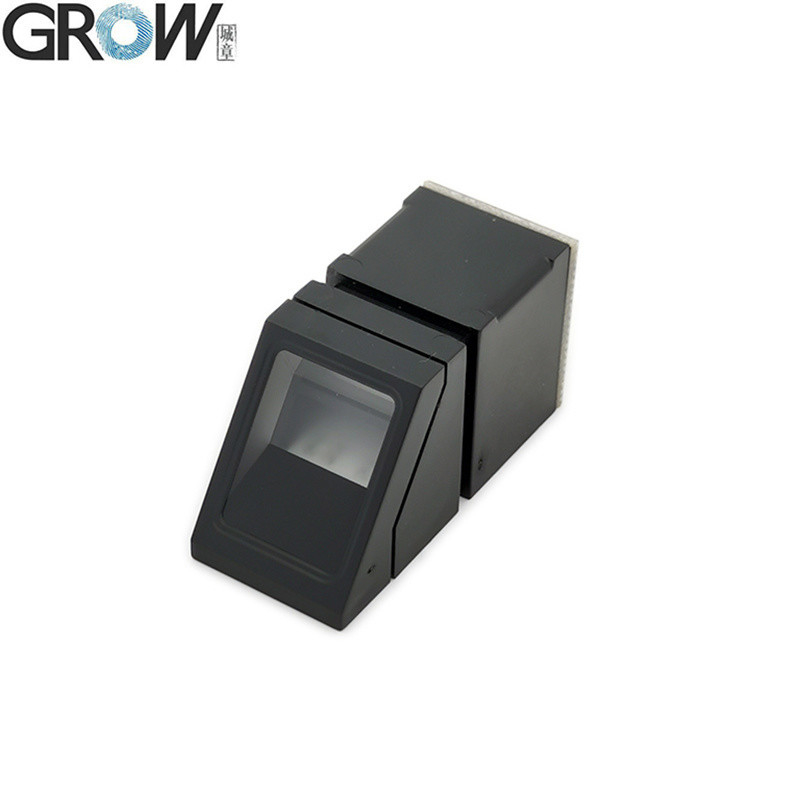

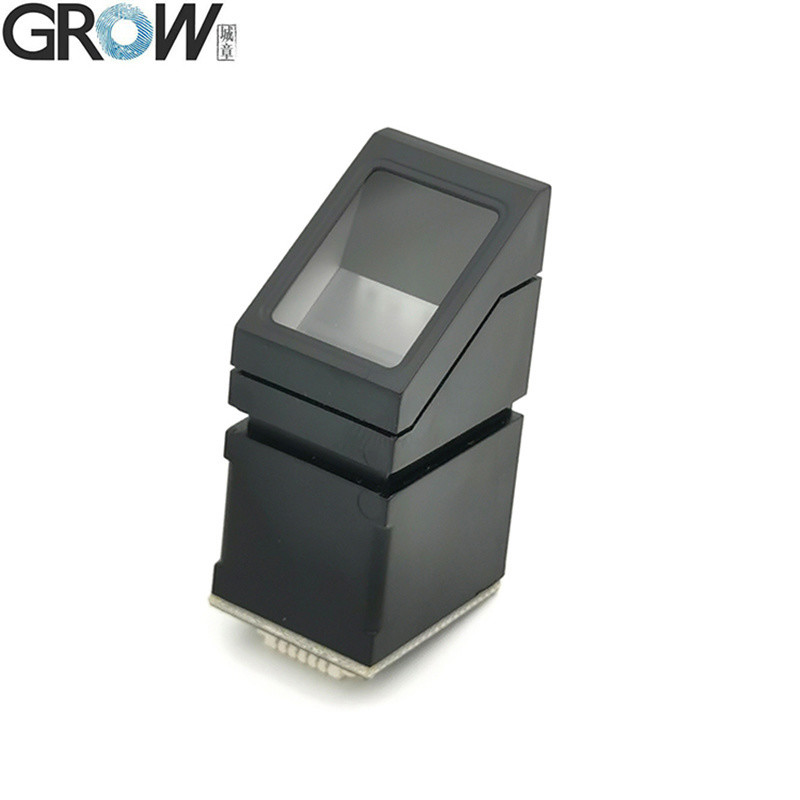

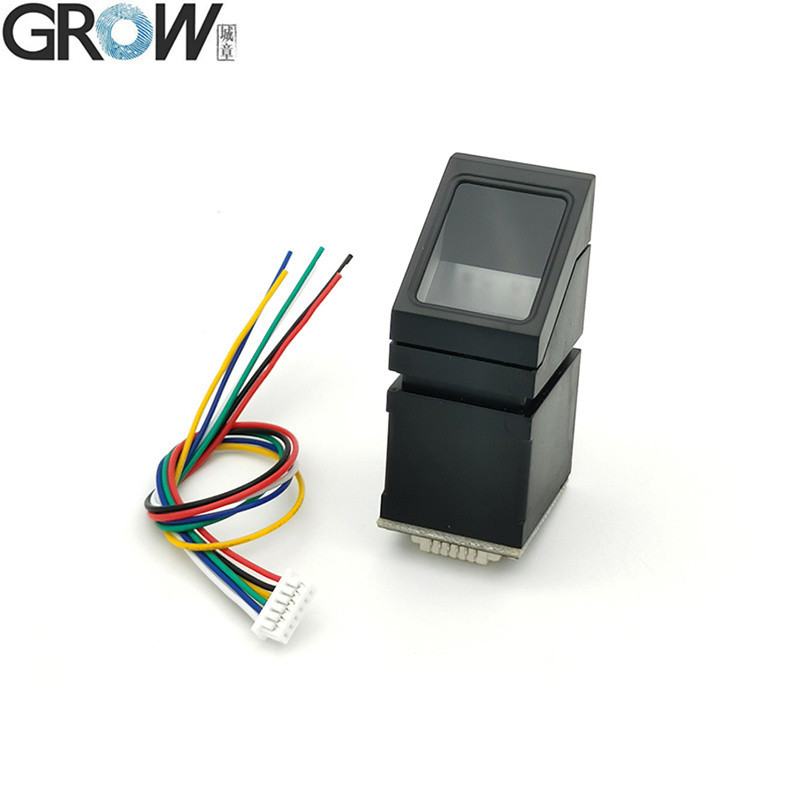

Módulo de lectura de huellas digitales profesional integrado Módulo de huellas digitales integrado

Descripción

1. Recolección de imágenes integrada y chip de algoritmo juntos, todo en uno
2El lector de huellas dactilares puede llevar a cabo el desarrollo secundario, puede ser incorporado en una variedad de productos finales
3Los usuarios pueden llevar a cabo el desarrollo secundario, puede ser integrado en una variedad de productos finales, tales como: control de acceso, asistencia, caja de seguridad, cerraduras de puertas de automóviles
4Bajo consumo de energía, bajo coste, pequeño tamaño, excelente rendimiento
5Tecnología óptica profesional, técnicas de fabricación de módulos de precisión
6. Buenas capacidades de procesamiento de imagen, puede capturar con éxito la imagen hasta una resolución de 500 dpi
7Tiene una función de detección de dedos.
8. R307S capacidad de huellas dactilares: 1000



Descripción breve del módulo de huellas dactilares R307S:
1Capacidad de huellas dactilares:
La capacidad de almacenamiento del módulo de huellas dactilares R307S es de 1000.

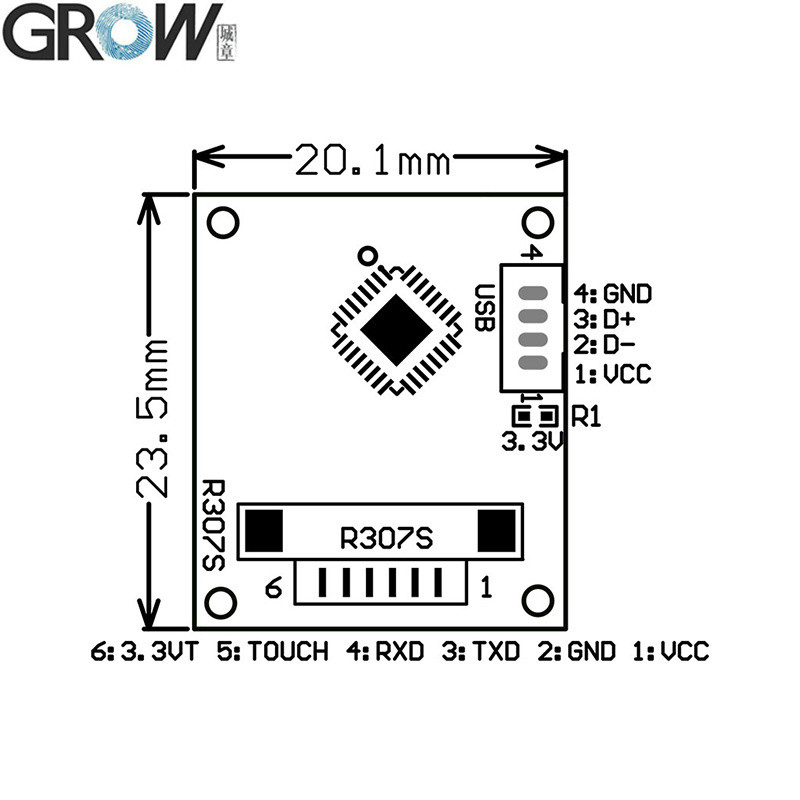

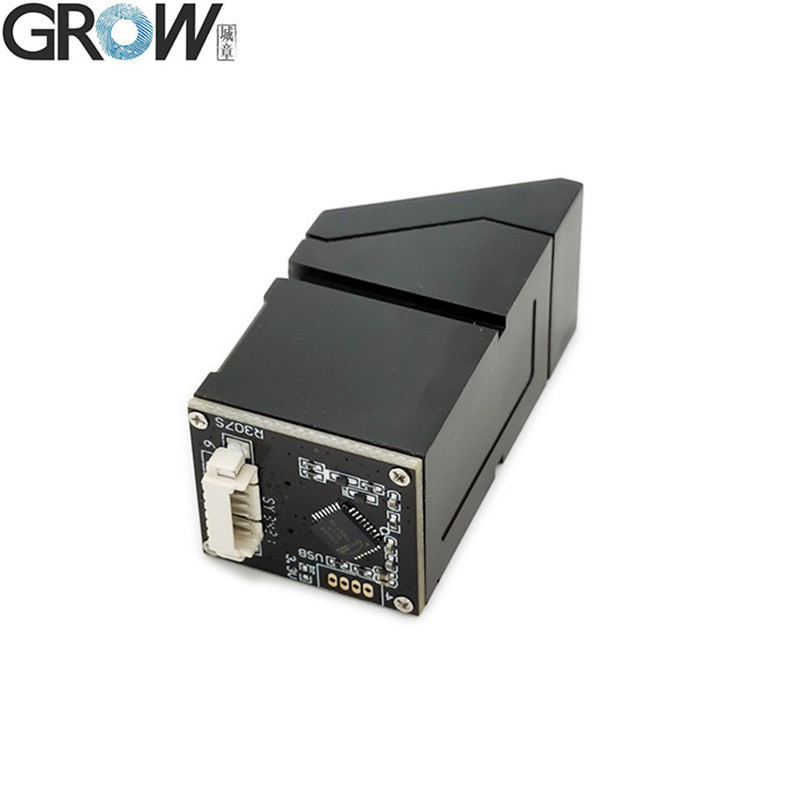

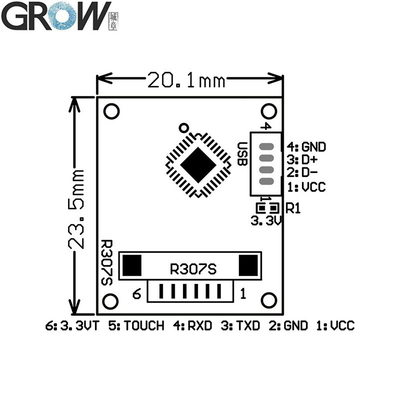

2Descripción de la interfaz:
El módulo de huellas dactilares R307-S tiene RS232 y USB2.0 al mismo tiempo. La interfaz USB2.0 puede conectarse a la computadora; La interfaz RS232 es de nivel TTL, y la velocidad de transmisión por defecto es 57600, que se puede cambiar.Consulte el protocolo de comunicación..Puede conectarse con microcontrolador, como ARM, DSP y otros equipos con puerto serie, y el microcontrolador de 3.3V y 5V se puede conectar directamente.Por favor, preste atención a la conversión de nivel, como el circuito MAX232.

3Detección del módulo.
Después de encender el módulo de huellas dactilares, la ventana de recogida de huellas dactilares parpadeará, lo que indica que la auto-prueba es normal.si está conectado hacia atrás o mal.El chip tiene algo de calor cuando funciona normalmente, este es un fenómeno normal, el producto ha pasado una prueba estricta, puede estar seguro de usar.


Especificaciones

·Tipo: óptico
·Interfaz: USB/UART (nivel lógico TTL)
·Resolución: 500 DPI
·Corrente de trabajo: ≤ 75 mA típico
·Voltaje: CC de 4,2 a 6,0 V (o de 3,3 V)
·Capacidad de las huellas dactilares:1000
·Dimensión: 52 * 20 * 22 (mm)
·Superficie de captura de imágenes: 15*11 (mm)
·Luz de fondo: azul
·Duración del sensor: 100 millones de veces
• Indicaciones estáticas: 15KV
·Tamaño del archivo de caracteres: 256 bytes
·Tamaño de la plantilla: 512 bytes
·Nivel de seguridad: 5 (1,2,3,4,5 ((más alto))
·Velocidad de exploración: < 0,3 segundos
·Velocidad de verificación: < 0,2 segundos
·Método de coincidencia: 1:N
·FRR (ratio de falso rechazo): ≤ 0,1%
·FAR (ratio de aceptación falsa): ≤ 0,0001%
·Temperatura del entorno de funcionamiento: -20 °C --- 50 °C
·Tasa de transmisión de comunicaciones RS232: 9600BPS~115200BPS cambiable


Archivos

·Soporte para todos los módulos de huellas dactilares con Arduino, Android, Windows, Linux, .Net y así sucesivamente.
·Proporcionar archivos SDK gratuitos
·Proporcionar un manual de usuario
