Descripción
1. Recolección de imágenes integrada y chip de algoritmo juntos, todo en uno
2La flexibilidad para adaptarse a las condiciones fue los dedos, ya sea dedos secos, dedos mojados, huellas de textura ligera dedos, y los dedos viejos, todos tienen una alta tasa de reconocimiento
3Las principales áreas de aplicación: pueden integrarse en una variedad de productos finales, tales como: control de acceso, asistencia, caja de seguridad

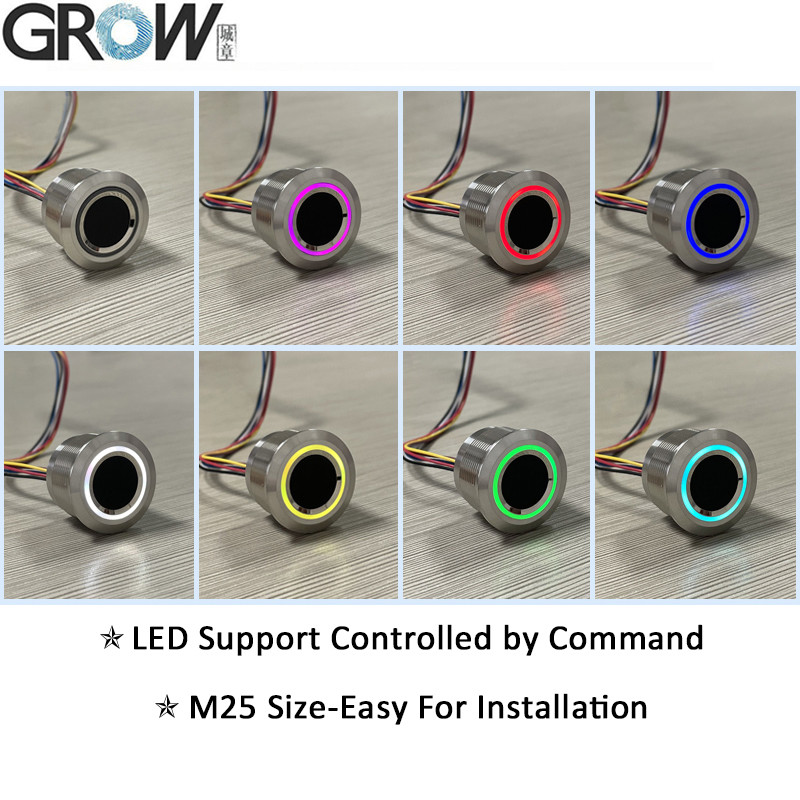

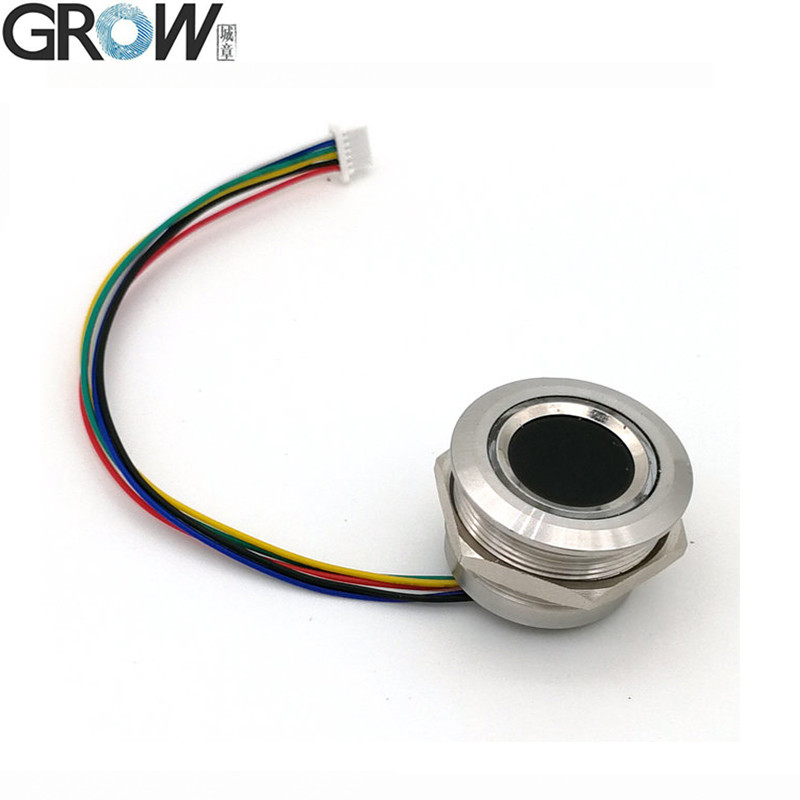

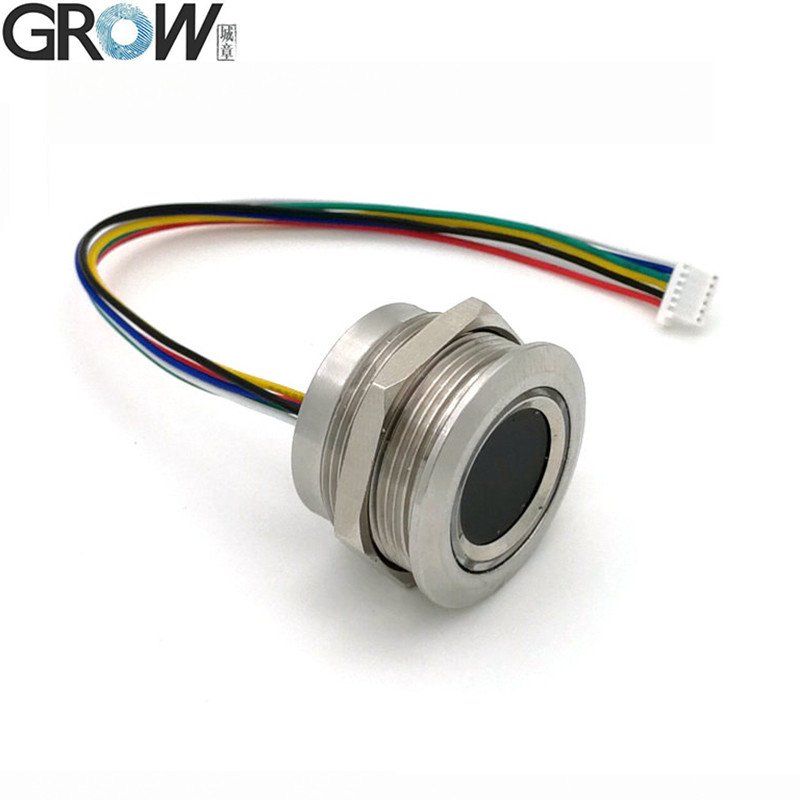

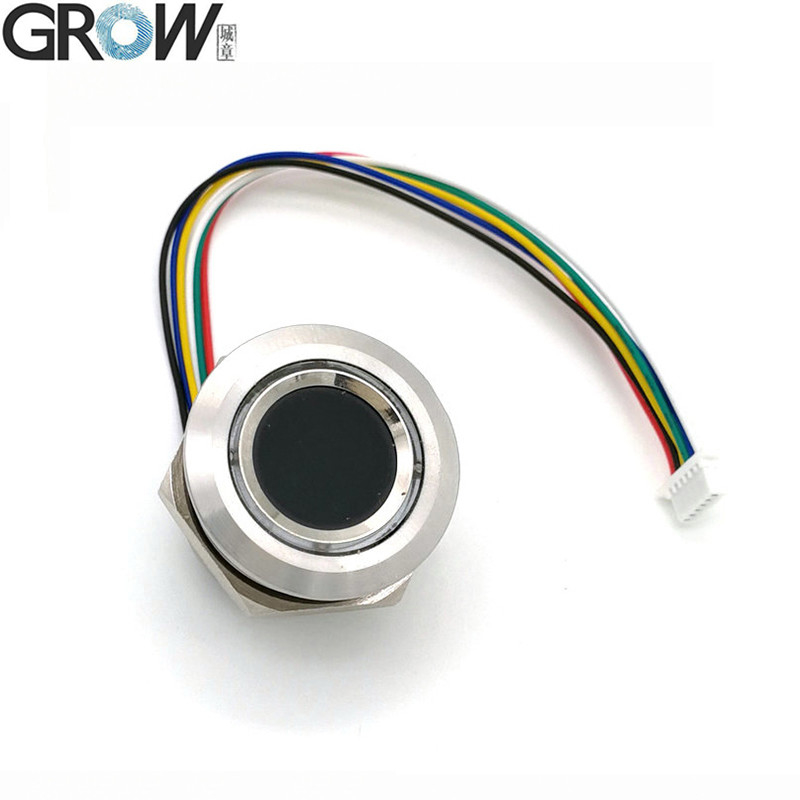

Modulo de huellas dactilares R503 con luz indicadora de anillo RGB, LED puede controlarse mediante comando.
|
|
R503
|
R503-5V y R503-5V
|
Se aplicarán las siguientes medidas:
|
R503Pro
|
R503S y R503S
|
|
Fuente de alimentación
|
Dirección continua 3,3 V
|
5 V de corriente continua
|
Dirección continua 3,3 V
|
- ¿ Qué pasa?
Dirección continua 3,3 V
El número de conexión será el siguiente:
|
Dirección continua 3,3 V
|
|
Array de detección
|
192*192 píxeles
|
192*192 píxeles
|
192*192 píxeles
|
192*192 píxeles
|
160*160 píxeles
|
|
Capacidad de las huellas dactilares
|
200
|
200
|
200
|
1500
|
150
|
|
Tamaño
|
M25
|
M25
|
M22 y M22
|
M25
|
M25
|
|
Conector
|
SH 1,0 mm 6 pines
|
MX 1,25 mm con 6 pines
|
SH 1,0 mm 6 pines
|
SH 1,0 mm 6 pines
|
SH 1,0 mm 6 pines
|
R503 Especificaciones
|
Modelo
|
R503
|
|
El tipo
|
Módulo de huellas digitales capacitivo
|
|
Interfaz
|
UART ((TTL)
|
|
Resolución
|
508 DPI
|
|
Válvula de tensión
|
Dirección continua 3,3 V
|
|
Capacidad de las huellas dactilares
|
200
|
|
Repertorio de detección
|
Se trata de un sistema de visualización de datos.
|
|
Corriente de trabajo
|
20 mA
|
|
Corriente de espera
|
Voltado de espera táctil típico: 3,3 V, corriente media: 2 uA
|
|

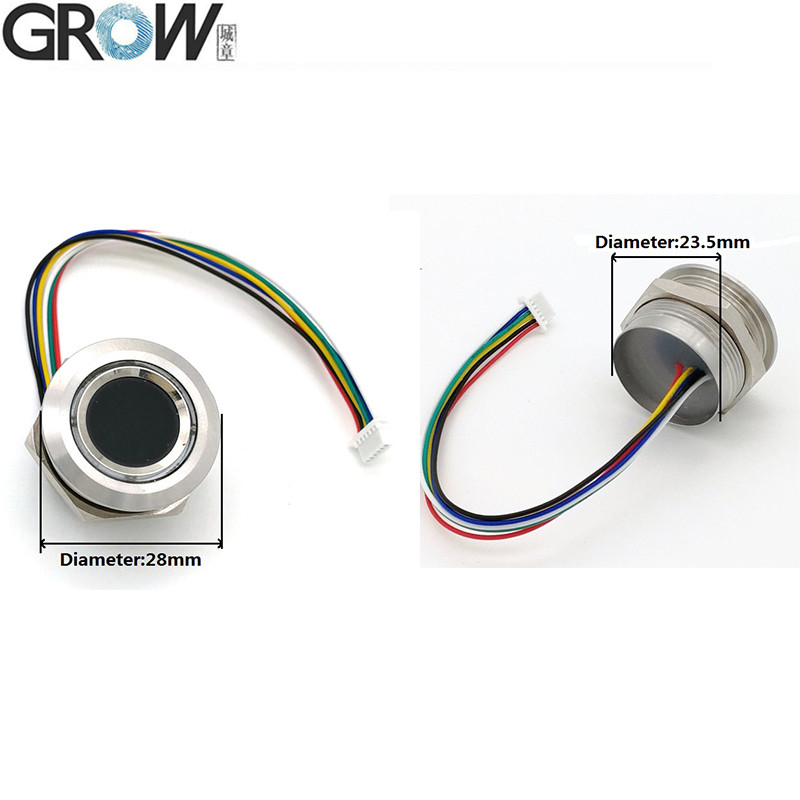

Tamaño externo del módulo de huellas dactilares
|
Diámetro 28 (mm)
|
|
Tamaño interno del módulo de huellas dactilares
|
Diámetro 25 (mm) (M25)
|
|
Altura del módulo de huellas dactilares
|
Las demás:
|
|
Área de recogida efectiva
|
Diámetro 15,5 mm
|
|

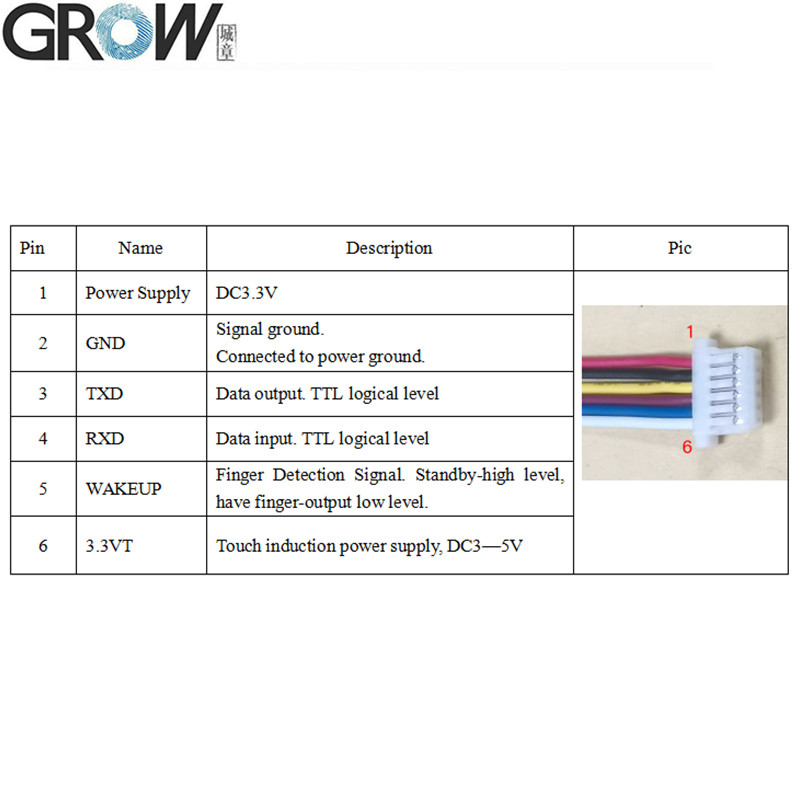

Conector
|
Se aplicará el procedimiento siguiente:
|
|
Control de LED
|
- Sí, es cierto.
|
|
Color LED
|
RGB
|
|
Velocidad de escaneo
|
< 0,2 segundos
|
|
Velocidad de verificación
|
< 0,3 segundos
|
|
Método de coincidencia
|
1:1; 1:N
|
|
RFR
|
≤ 1 por ciento
|
|
En el extremo
|
≤ 0,001%
|
|
Medio ambiente de trabajo
|
-20C --- 60C
|
|
Humedad de trabajo
|
10 a 85%
|
|
Capacidad antiestática
|
15 KV
|
|
Intensidad de la resistencia al abrasivo
|
1 millón de veces
|
|
Tasa de transmisión de comunicaciones (UART):
|
(9600 × N) bps, donde N = 1 ~ 12 ((N predeterminado = 6, es decir, 57600 bps)
|
Archivos
·Proporcionar archivos SDK de referencia gratuitos para Arduino, Android, Net, Windows, etc.
·Proporcionar un manual de usuario
Puede descargar el manual de usuario de R503 desde este enlace:
El precio de exportación de los productos incluidos en la muestra fue el siguiente:
R503 Programa de ensayo:En el caso de los Estados miembros, el Consejo de Seguridad de la Unión Europea (CSUE) ha adoptado una resolución sobre la situación de los refugiados.
Si necesita archivos SDK, por favor contáctenos.
Biometría avanzada:El módulo de huellas dactilares R503 adopta una tecnología de identificación capacitiva avanzada de huellas dactilares, que recopila datos de huellas dactilares a través de una matriz de microcondensadores.las crestas y valles del dedo generan capacitancias pequeñas diferentes entre la epidermis y el chip, y el chip mide estos cambios para obtener información de huellas dactilares, lo que permite un desbloqueo rápido y mejora la experiencia del usuario.
Precisión:Con una resolución de imagen de hasta 508 dpi y 192*192 píxeles de imagen, el módulo de huellas dactilares R503 puede capturar las características sutiles de las huellas dactilares, garantizando así la precisión de la identificación.Su tasa de reconocimiento falso es extremadamente baja y casi insignificante, evitando el acceso no autorizado.
Durabilidad y estabilidad:El módulo de huellas dactilares R503 puede funcionar normalmente en ambientes relativamente duros, incluidas condiciones climáticas extremas como frío y calor extremos.,y el rango de humedad relativa es del 10% RH al 85% RH (sin condensación). Al mismo tiempo, la vida útil del módulo de huellas digitales R503 puede alcanzar más de un millón de toques,garantizar la estabilidad y la fiabilidad en diferentes entornosLos usuarios pueden usarlo durante mucho tiempo sin preocuparse por la degradación del rendimiento o el daño.
Conectividad de varios dispositivos:El módulo de huellas dactilares R503 admite múltiples sistemas operativos, como Arduino, Android, Windows, Linux, etc., y puede adaptarse fácilmente a la mayoría de los dispositivos del mercado.
Protección de datos de huellas dactilares:Dado que el módulo de huellas dactilares R503 está diseñado para recopilar información sensible, la seguridad es de suma importancia.El nivel de seguridad de cinco niveles y la tecnología de protección de datos pueden evitar que las imágenes de huellas dactilares sean robadas o reconstruidas.
Bajo consumo de energía:Baja fuente de alimentación, todo el circuito generalmente se apaga, y la función del dedo de detección del módulo se utiliza para alimentar a toda la máquina.
