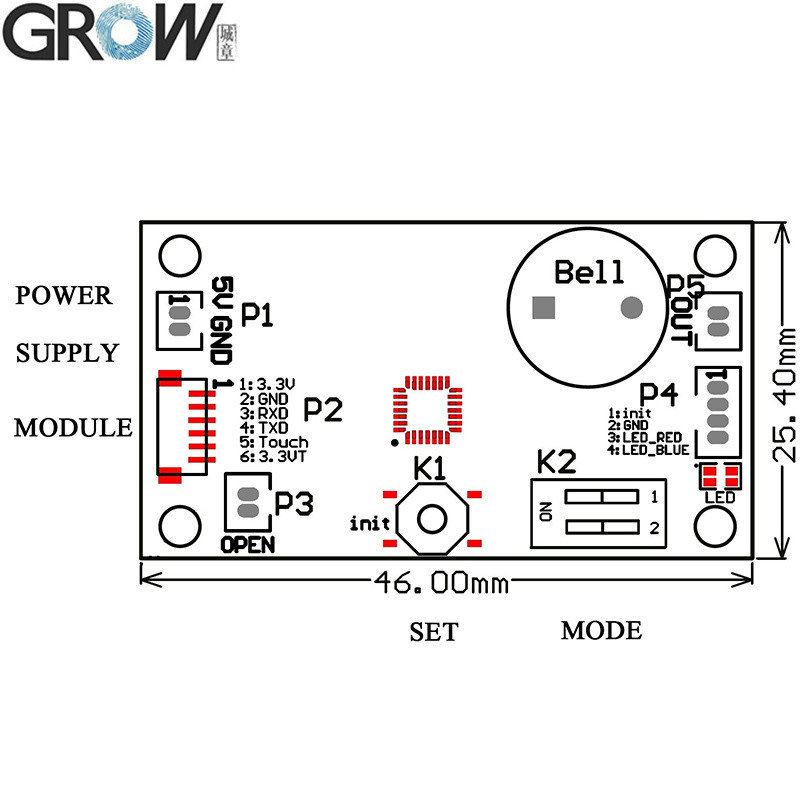

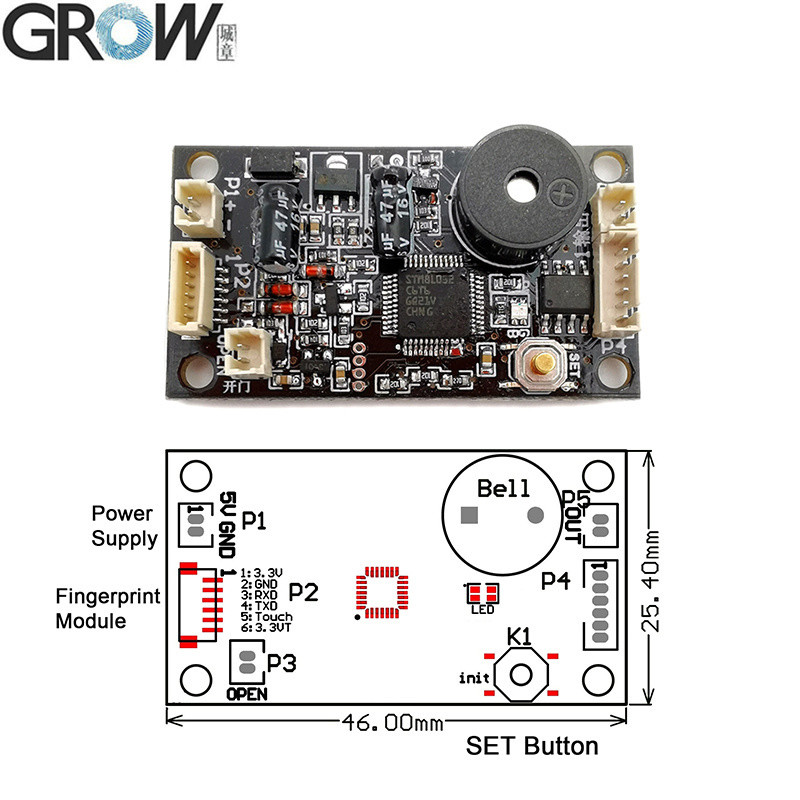

KS200 Parámetros técnicos

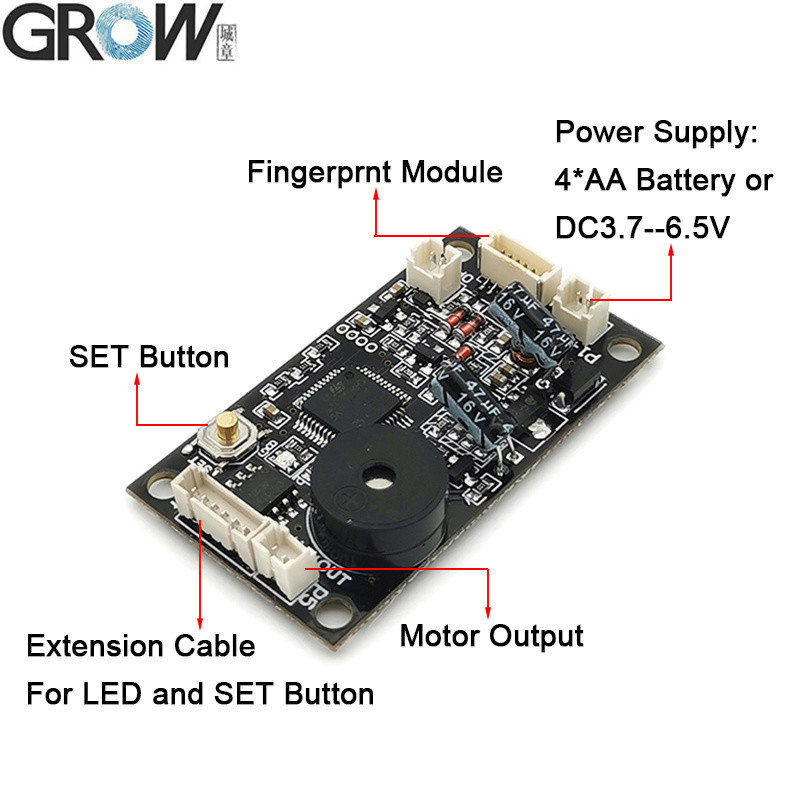

Batería 4*AA o DC3.7-6.5V, potencia del motor, bajo consumo de energía, función de administrador/usuario• Fuente de alimentación:DC3.7V-6.5V
·Corrente en modo de espera: < 7 uA
·Salidas: CC5-6V,1.5A ((Pico:2.5A)
·Impresión digital del administrador: 20 piezas
·Impresión digital del usuario: 180 piezas
·Alarma de baja tensión:4.8V (batería seca)
3.5V (batería de litio)
Modo de funcionamiento del motor:1. Avance 0,5 segundos → descanso 5 segundos → retroceder 0,5 segundos.
2. Adelante 1 segundo → Reposo 5 segundos → Atrás 1 segundo.
3- Avance 1 segundo.
4- Adelante 2 segundos.
5. Modo de bloqueo automático
6Modo de espera.
Instrucción de operación KS200
1 Impresión digital del administrador del registro:Presione el botón SET, suelte el dedo cuando muestre la luz azul del indicador en el panel de control, ahora el indicador del módulo de huellas digitales parpadea rápido,Ponga el mismo dedo del administrador con varias veces en el área de recolección de huellas dactilares hasta escuchar música significa registro de huellas dactilares exitoso. Las huellas dactilares se pueden registrar continuamente y puede registrar 20 piezas de huellas dactilares del administrador; si no es necesario añadir más huellas dactilares, esperar unos segundos para salir.Si el administrador está completamente registrado, se saldrá automáticamente del estado de registro de administrador después de escuchar "DiDiDi" y comenzará a registrar huellas dactilares del usuario si presiona el botón SET de nuevo.
2 Impresión digital del usuario registrado:Presiona la huella dactilar del administrador hasta que la luz azul del indicador parpadee rápidamente y escuches la música, lo que significa que puedes agregar huella dactilar del usuario.Poner el mismo dedo del usuario con varias veces en el área de recolección de huellas dactilares hasta escuchar música significa registro de huellas dactilares exitoso.Las huellas dactilares pueden registrarse continuamente cuando el sistema está en estado de registro; si no es necesario añadir más huellas dactilares, esperar unos segundos.
3 Eliminar huella digital del usuario:Presiona la huella dactilar del administrador hasta que la luz roja parpadee rápidamente y escuches música, significa que las huellas dactilares del usuario se borran.
4 Configuración de fábrica:Presione el botón SET hasta que la luz roja del indicador aparezca en el tablero de control y escuche la música, luego suelte el dedo, significa que la operación de inicialización fue exitosa.
Nota:
1.Cualquier huella dactilar se puede utilizar en el defecto de fábrica, y esta función desactivada después de registrar la huella dactilar.
2.Cuando el voltaje es inferior a DC4.7V, la luz roja se ilumina, significa la advertencia de bajo voltaje.
3En el modo de espera, al registrar la huella digital del usuario, presione primero la huella digital del administrador.Cuando la luz parpadea y escuchas la música, se puede registrar la huella digital del usuario.

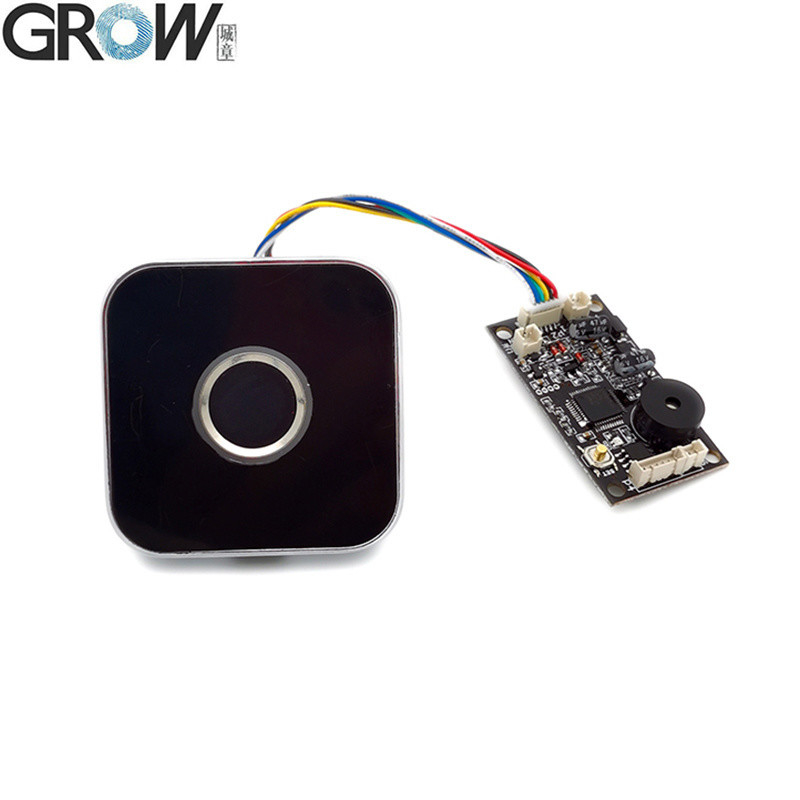

KS200 adecuado para módulos de huellas dactilares R502-A, R502-F, R502-AW, R503.

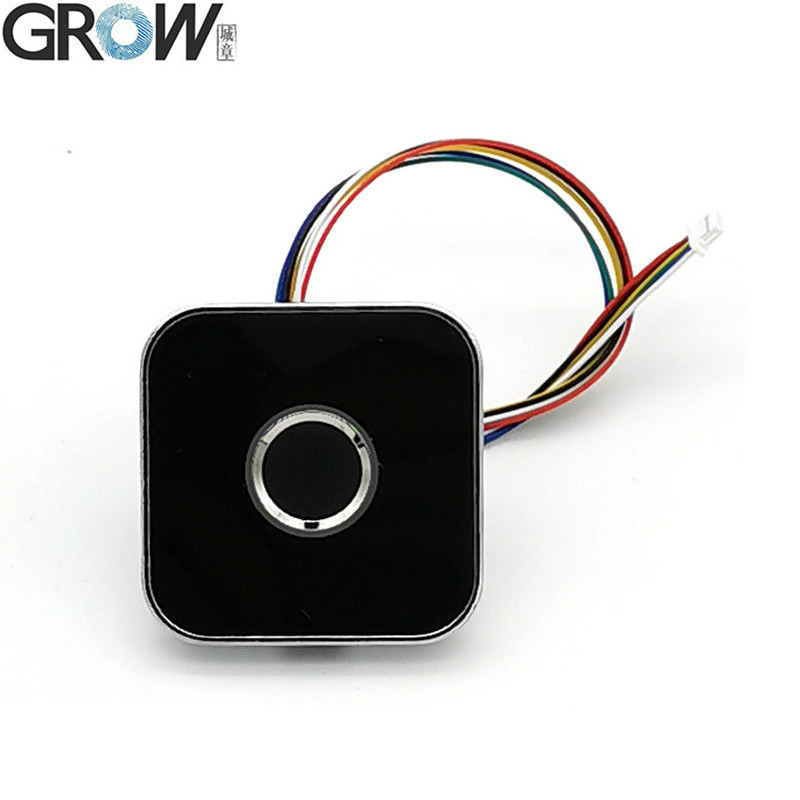

Especificaciones del R502-AW
| Modelo |
Se aplicarán las siguientes medidas: |
| El tipo |
Módulo de huellas digitales capacitivo |
| Interfaz |
UART ((TTL) |
| Resolución |
508 DPI |
| Válvula de tensión |
Dirección continua 3,3 V |
| Capacidad de las huellas dactilares |
200 |
| Repertorio de detección |
Se trata de un sistema de visualización de datos. |
| Corriente de trabajo |
20 mA |
| Corriente de espera |
Voltado de espera táctil típico: 3,3 V, corriente media: 2 uA |

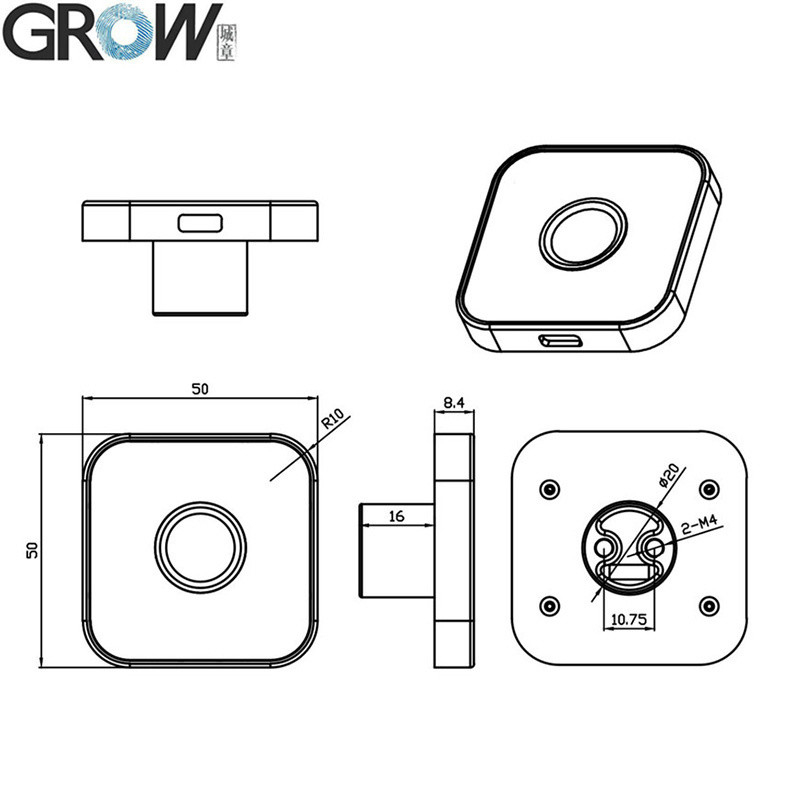

| Tamaño externo del módulo de huellas dactilares |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Área de recogida efectiva |
Diámetro 15,5 mm |
| Material para el recinto |
De aleación de zinc |
| Conectar el tablero de control |
Se aplicará a los vehículos de las categorías M1 y M2. |
| Conector |
MX1.0-6Pin |
| Control de LED |
- Sí, es cierto. |
| Color LED |
Violeta y Azul y Rojo |
| Velocidad de escaneo |
< 0,2 segundos |
| Velocidad de verificación |
< 0,3 segundos |
| Método de coincidencia |
1:1; 1:N |
| RFR |
≤ 1 por ciento |
| En el extremo |
≤ 0,001% |
| Medio ambiente de trabajo |
-20C --- 60C |
| Humedad de trabajo |
10 a 85% |
| Capacidad antiestática |
15 KV |
| Intensidad de la resistencia al abrasivo |
1 millón de veces |
| Tasa de transmisión de comunicaciones (UART): |
(9600 × N) bps, donde N = 1 ~ 12 ((N predeterminado = 6, es decir, 57600 bps) |
