K202 Parámetros técnicos

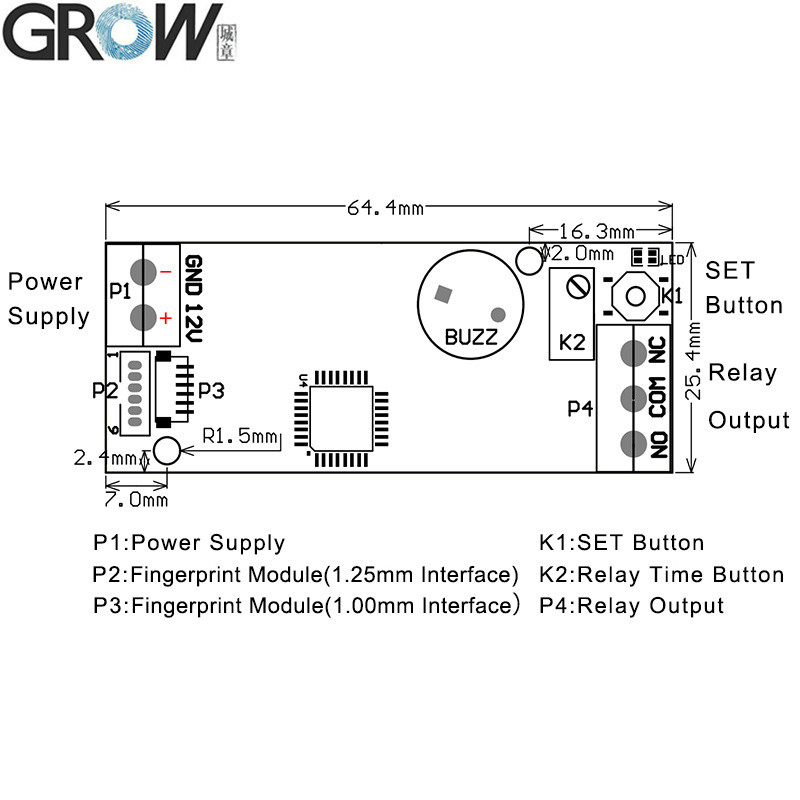

·P1: Fuente de alimentación:
El valor de las emisiones de CO2· Salida: Relé ((Corrente máxima: 10A)
·Corrente de espera: 15 uA
·Capacidad de las huellas dactilares: 120 piezas
·Tamaño: 64,4*25,4 mm
·P2: MX 1,0 mm de espacio 6 módulos de huellas dactilares de alfiler ((puede conectar R502, R502-A, R503)
·P3: MX espacio de 1.25 mm 6 módulos de huellas dactilares de pines ((puede conectar R300,R301T,R303,R303T,R305,R306,R307,R501)

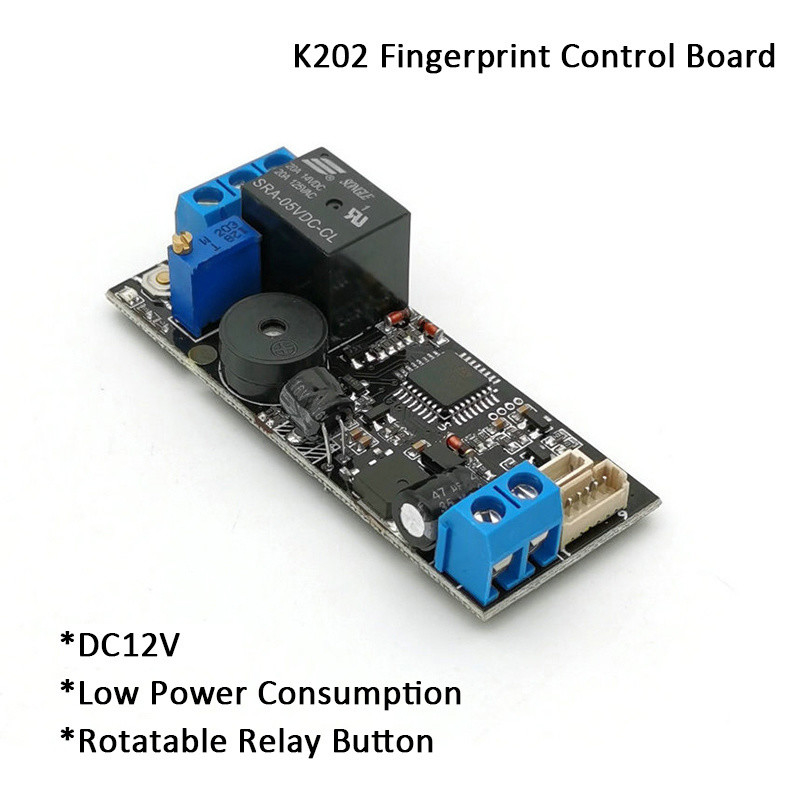

K202 está diseñado para un bajo consumo de energía, la fuente de alimentación es DC12V, el tiempo del relé se puede ajustar girando el botón, tiempo del relé: 0,5-13 segundos.
Es muy fácil registrar huellas dactilares, sólo necesita presionar el botón SET para registrar huellas dactilares y presionar el botón SET para volver al valor predeterminado de fábrica.
K202 Instrucción de operación
1. Botón SET:Presione el botón SET brevemente,la luz azul del indicador parpadea rápidamente y el sistema está en estado de registro, poner el dedo en el área de recolección de huellas dactilares, el registro de huellas dactilares tiene éxito al escuchar música.Las huellas dactilares se pueden registrar continuamente cuando el sistema está en el estado de registro; si no es necesario añadir más huellas dactilares, esperar unos segundos.
2- Volver al valor predeterminado de fábrica:Presione el botón SET hasta escuchar "Di" largo pitido y música, significa que la operación de inicialización exitosa.

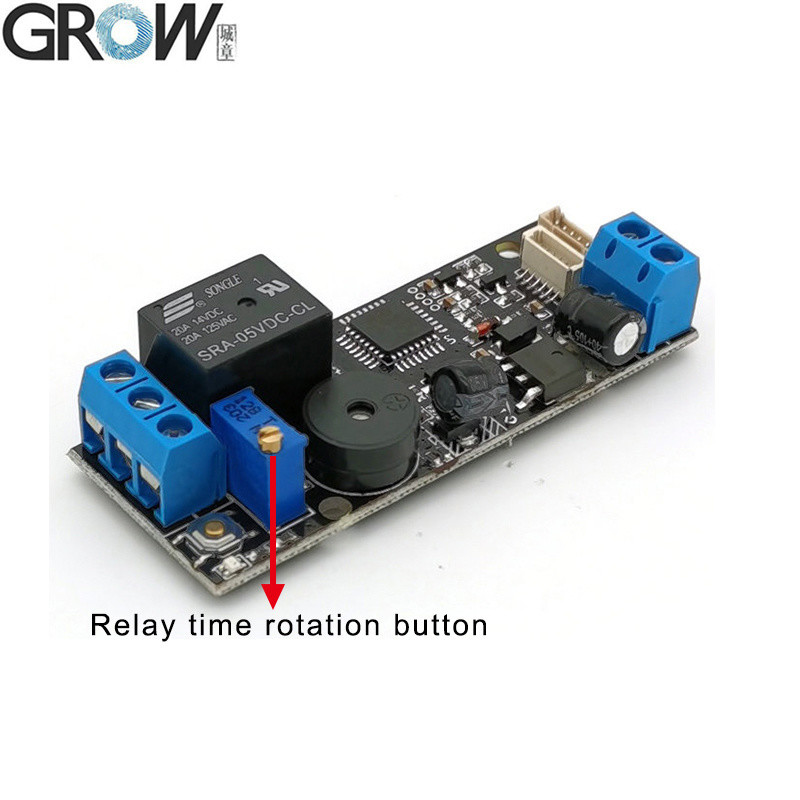

3. Establecer el tiempo de retransmisión:Gire K2 para ajustar el tiempo de cierre del relé de 0,5 a 13 segundos.
4.Uso:Presiona el dedo, el relé se cierra después de que la huella digital pasa, y el tiempo de cierre está determinado por K2.
Nota:1. Todas las luces indicadoras están apagadas en estado de espera y las luces están encendidas en estado de funcionamiento;
2. Cualquier huella digital puede utilizarse en el estado de fábrica, pero la función será inválida una vez registrada la huella digital.

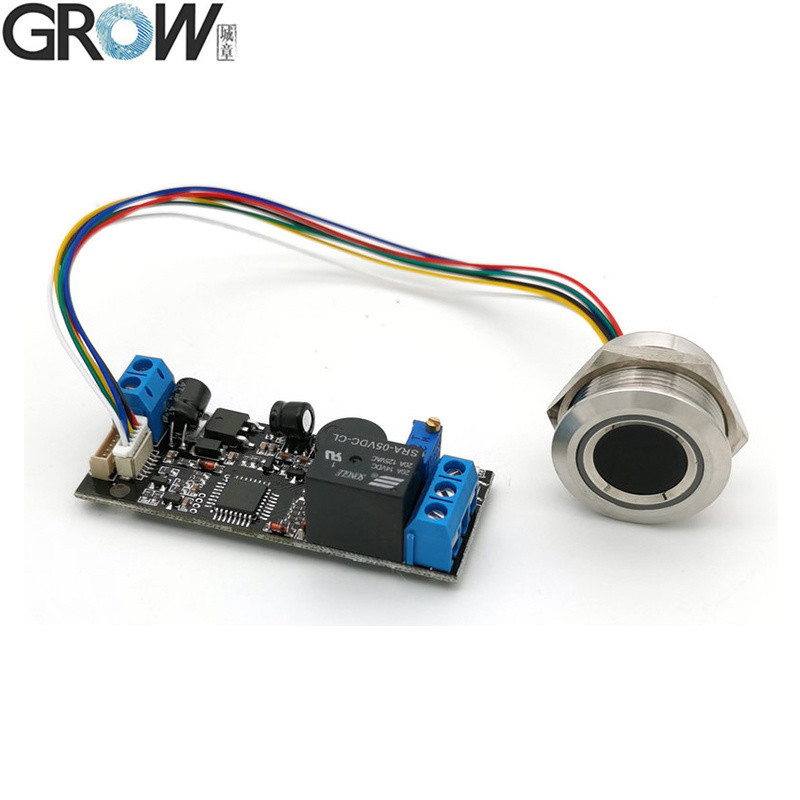

K202 puede utilizarse junto con el módulo de huellas dactilares R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R503
R503 Especificación
| Modelo |
R503 |
| El tipo |
Módulo de huellas digitales capacitivo |
| Interfaz |
UART ((TTL) |
| Resolución |
508 DPI |
| Válvula de tensión |
Dirección continua 3,3 V |
| Capacidad de las huellas dactilares |
200 |
| Repertorio de detección |
Se trata de un sistema de visualización de datos. |
| Corriente de trabajo |
20 mA |
| Corriente de espera |
Voltado de espera táctil típico: 3,3 V, corriente media: 2 uA |

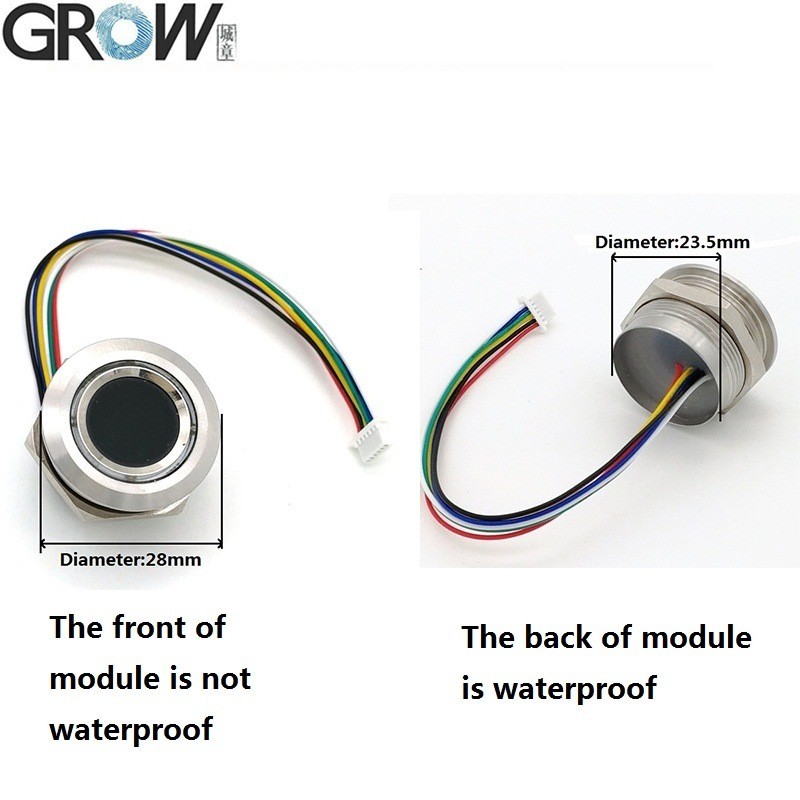

| Tamaño externo del módulo de huellas dactilares |
Diámetro 28 (mm) |
| Tamaño interno del módulo de huellas dactilares |
Diámetro 23,5 (mm) |
| Altura del módulo de huellas dactilares |
Las demás: |
| Área de recogida efectiva |
Diámetro 15,5 mm |
| Conector |
MX1.0-6Pin |
| Control de LED |
- Sí, es cierto. |

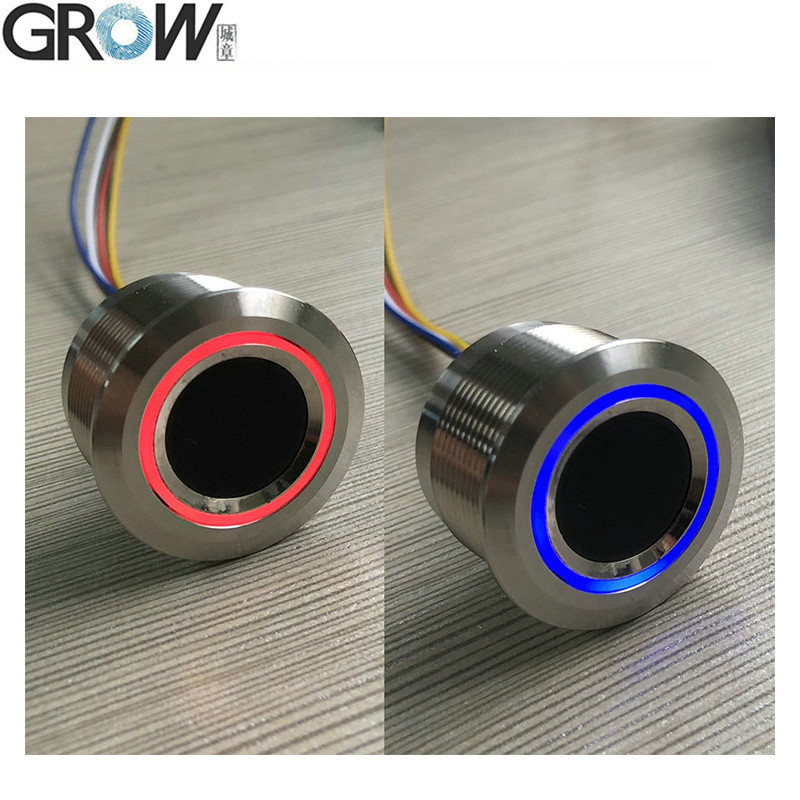

| Color LED |
Azul y Rojo |
| Velocidad de escaneo |
< 0,2 segundos |
| Velocidad de verificación |
< 0,3 segundos |
| Método de coincidencia |
1:1; 1:N |
| RFR |
≤ 1 por ciento |
| En el extremo |
≤ 0,001% |
| Medio ambiente de trabajo |
-20C --- 60C |
| Humedad de trabajo |
10 a 85% |
| Capacidad antiestática |
15 KV |
| Intensidad de la resistencia al abrasivo |
1 millón de veces |
| Tasa de transmisión de comunicaciones (UART): |
(9600 × N) bps, donde N = 1 ~ 12 ((N predeterminado = 6, es decir, 57600 bps) |
Archivos de productos
·Proporcionar archivos SDK de referencia gratuitos para Arduino, Android, Net, Windows, etc.
·Proporcionar un manual de usuario
Puede descargar el manual de usuario de R503 desde este enlace:
El precio de exportación de los productos incluidos en la muestra fue el siguiente:
Puede descargar el manual de usuario de K202 desde este enlace del sitio web:
El precio de exportación de los productos incluidos en la muestra fue el siguiente:
Si necesita archivos SDK, por favor contáctenos.
